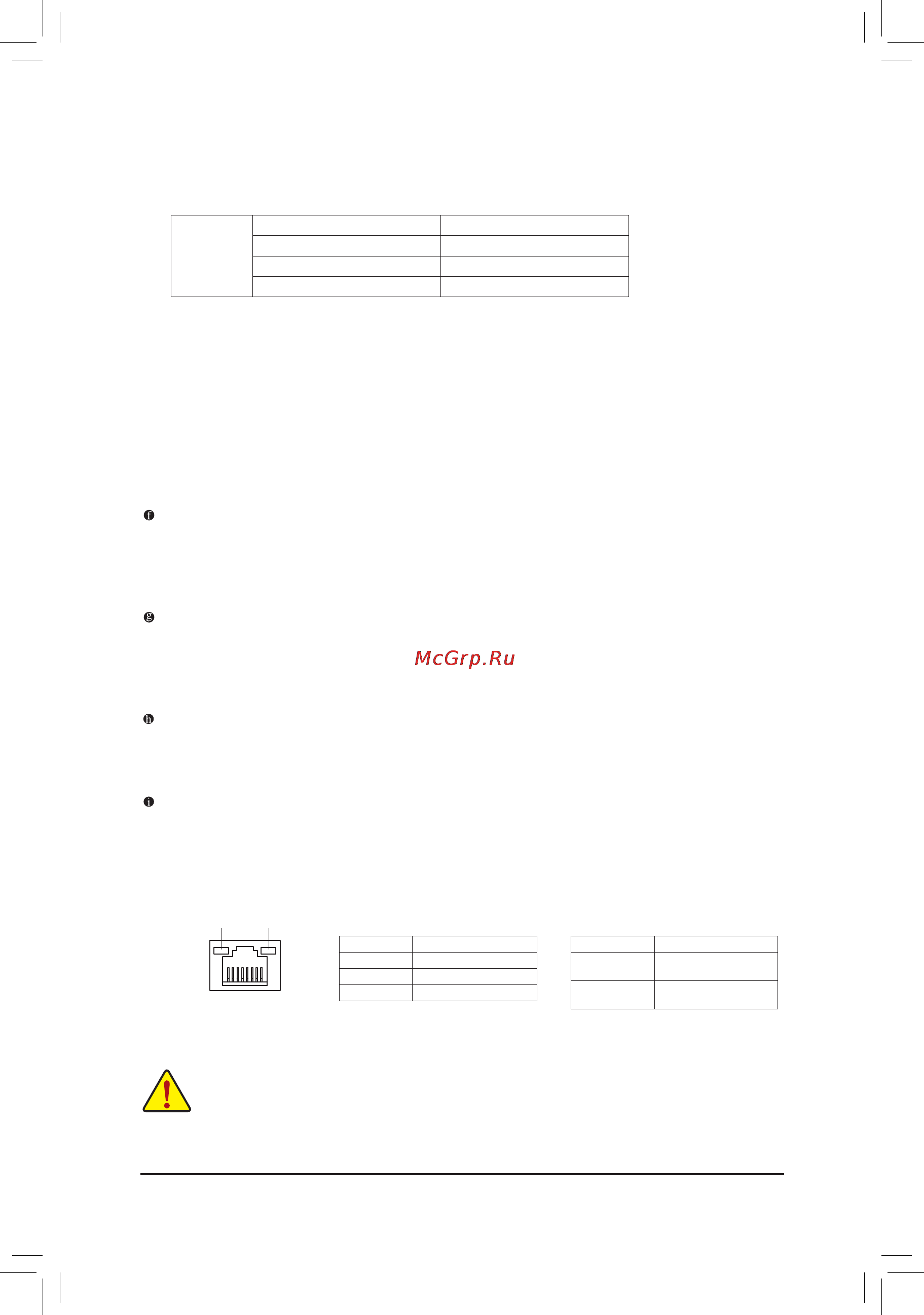

- 15 - Инсталляция аппаратного обеспечения
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-
интерфейса
ОптическийвыходS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
ПортIEEE1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПК устройства в режиме hot plug (т.н. "горячее" подключение/отключение
устройства к системе без необходимости отключения ПК). Этот порт предназначен для
подключения периферийных устройств с интерфейсом IEEE 1394.
ПортeSATA
Порт eSATA отвечает требованиям спецификации SATA II и SATA (пропускная способность 3
Гбит/с и 1,5 Гбит/с соответственно) и предназначен для подключения внешних SATA-устройств
или мультипликатора SATA-портов.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
A.Двухмониторнаяконфигурация:
Системная плата оснащена тремя графическими портами для вывода видеосигнала: DVI-D, HDMI
и D-Sub. В приведенной ниже таблице указаны возможные комбинации для режима Dual Display.
Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы, •
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении, •
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
B.ВоспроизведениеHDDVDиBlu-ray
Минимальные системные требования для полноценного воспроизведения HD DVD и Blu-Ray
дисков.
• ОЗУ: Два 1-Гбайт модуля DDR2 800 МГц (двухканальный режим работы)
• Настройки BIOS: Минимум 256 МБайт для UMA Frame Buffer Size (подробная информация о
функции в Главе 2, Раздел BIOS Setup, подраздел "Advanced BIOS Features").
• ПО для воспроизведения видео: CyberLink PowerDVD 8.0 или более новая версия.
• Монитор(ы), совместимые с технологией HDCP
Матрица
состояний
Варианты комбинаций Применимо
DVI-D + D-Sub Да
DVI-D + HDMI Нет
HDMI + D-Sub Да
Состояние Скорость подключения
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Состояние Description
Мигает Осуществляется прием
и передача данных
Выключен Прием и передача
данных отсутствуют
