- 13 - Инсталляция аппаратного обеспечения
1-6 НастройкаATIHybridCrossFireX
™
Объединение ресурсов встроенного и дискретного видеоадаптера в режиме ATI Hybrid CrossFireX
™
может значительно повысить производительность видеосистемы в составе платформы AMD. В этом
разделе приведены рекомендации по настройке режима ATI Hybrid CrossFireX
™
.
A.Системныетребования
- Операционная система Windows Vista/XP
(Примечание 1)
- Системная плата совместимая с ATI Hybrid CrossFireX, сертифицированный драйвер и
актуальная версия ПО
- Графическая плата совместимая с ATI Hybrid CrossFireX
(Примечание 2)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения в разделе 1-5 Руководства
пользователя и выполните процедуру инсталляции двух графических плат, подготовленных для
организации режима ATI CrossFireX.
Шаг 2
Подключите интерфейсный кабель монитора к графическому порту на задней панели системной
платы.
C.НастройкаBIOS
Войдите в настройки BIOS и в разделе С. Настройка BIOS "AdvancedBIOSFeatures" установите
следующие настройки:
- Установите режим работы интегрированного графического процессора (InternalGraphicsMode)
в UMA
(Примечание 3)
- Укажите размер UMAFrameBuffer равный 256Мбайт или 512Мбайт
(Примечание 3)
- Отключите функцию SurroundView (опция Disable)
- Укажите для режима InitDisplayFirst опцию OnChipVGA.

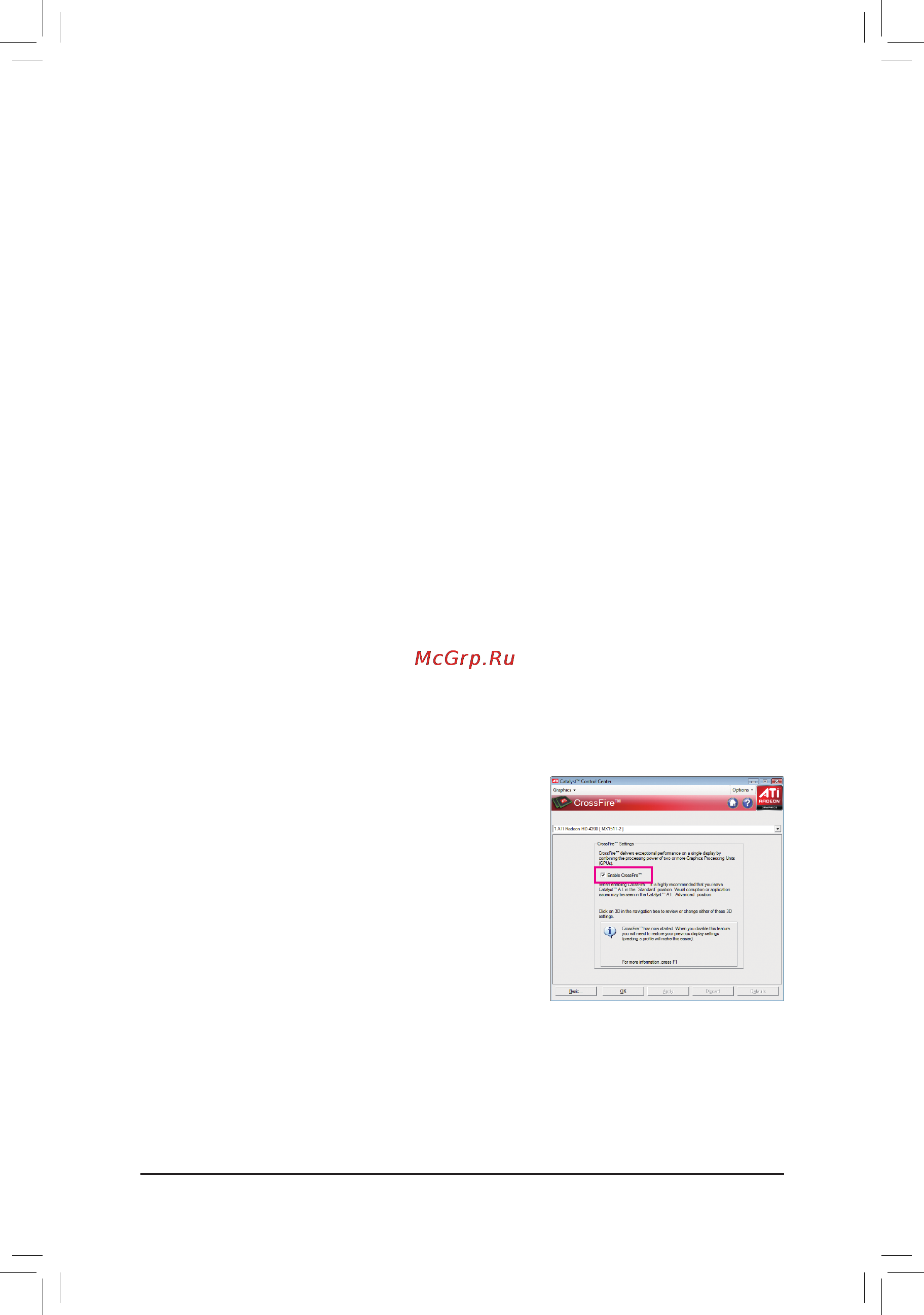

D.Конфигурированиедрайвераграфическойподсистемы
После установки драйверов системной платы для ОС,
вызовите основное меню оболочки ATICatalyst
™
Control
Center. Выберите закладку CrossFire
™
(левый верхний угол) и
установите флаг "EnableCrossFire
™
".
(Примечание 1) Для ПК под управлением ОС Windows XP, следует установить драйвер чипсета
AMD версии 8.51 или более новый.
(Примечание 2) Устанавливать драйвер графического адаптера не требуется, если уже установлен
драйвер чипсета системной платы.
(Примечание 3) Чтобы изменить режим работы интегрированного графического процессора и
UMAFrameBufferSize в настройках BIOS Setup, не забудьте в первую очередь
отключить функцию CrossFire в операционной системе.
