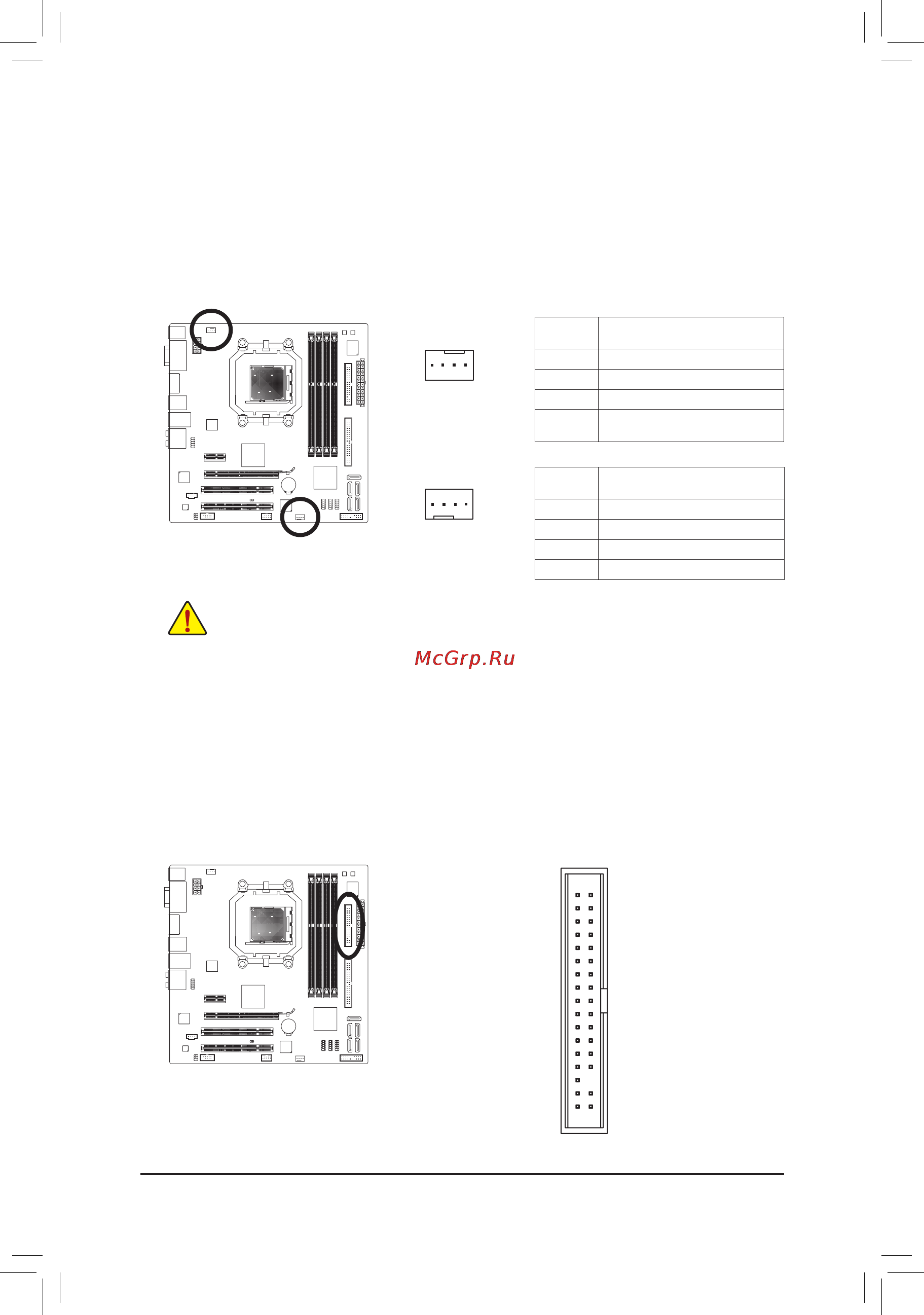

- 19 - Инсталляция аппаратного обеспечения
3/4)CPU_FAN/SYS_FAN(Разъемывентиляторов)
На системной плате установлен 4-контактный разъем (CPU_FAN) для подключения вентилятора
системы охлаждения ЦП и 4-контактный (SYS_FAN) для системного вентилятора. Подключая
вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует
контакту "Земля"). Системная плата поддерживает возможность регулировки скорости
вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется
задействовать системный вентилятор, который выводит нагретые воздушные массы за пределы
корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий •
теплоотвод от ключевых компонентов. Помните, что перегрев процессора или системы
в целом может вывести компоненты из строя или система будет работать не стабильно.
FAN-разъемы не требуют установки дополнительных перемычек. Не используйте •
перемычки для замыкания контактных групп FAN-разъемов.
CPU_FAN
G.QBOFM
1
SYS_FAN
G.QBOFM
1
5) FDD(Разъемфлоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие
типы флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт, and 2,88 Mбайт. Перед
тем как подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле.
Контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета
шлейфа. По вопросам приобретения кабеля для флоппи-дисковода обращайтесь к продавцу в
вашем регионе.
1
2
33
34
CPU_FAN:
SYS_FAN:
№
контакта
Назначение
1
GND
2
+12V / Speed Control
3
Sense (контакт датчика)
4
Speed Control (контакт
Контроль скорости вращения)
№
контакта
Назначение
1
GND
2
+12V / Speed Control
3
Sense (контакт датчика)
4
Reserve
