Gigabyte GA-785GMT-USB3 (rev1) [20/27] Ide разъемide интерфейса

Инсталляция аппаратного обеспечения - 20 -

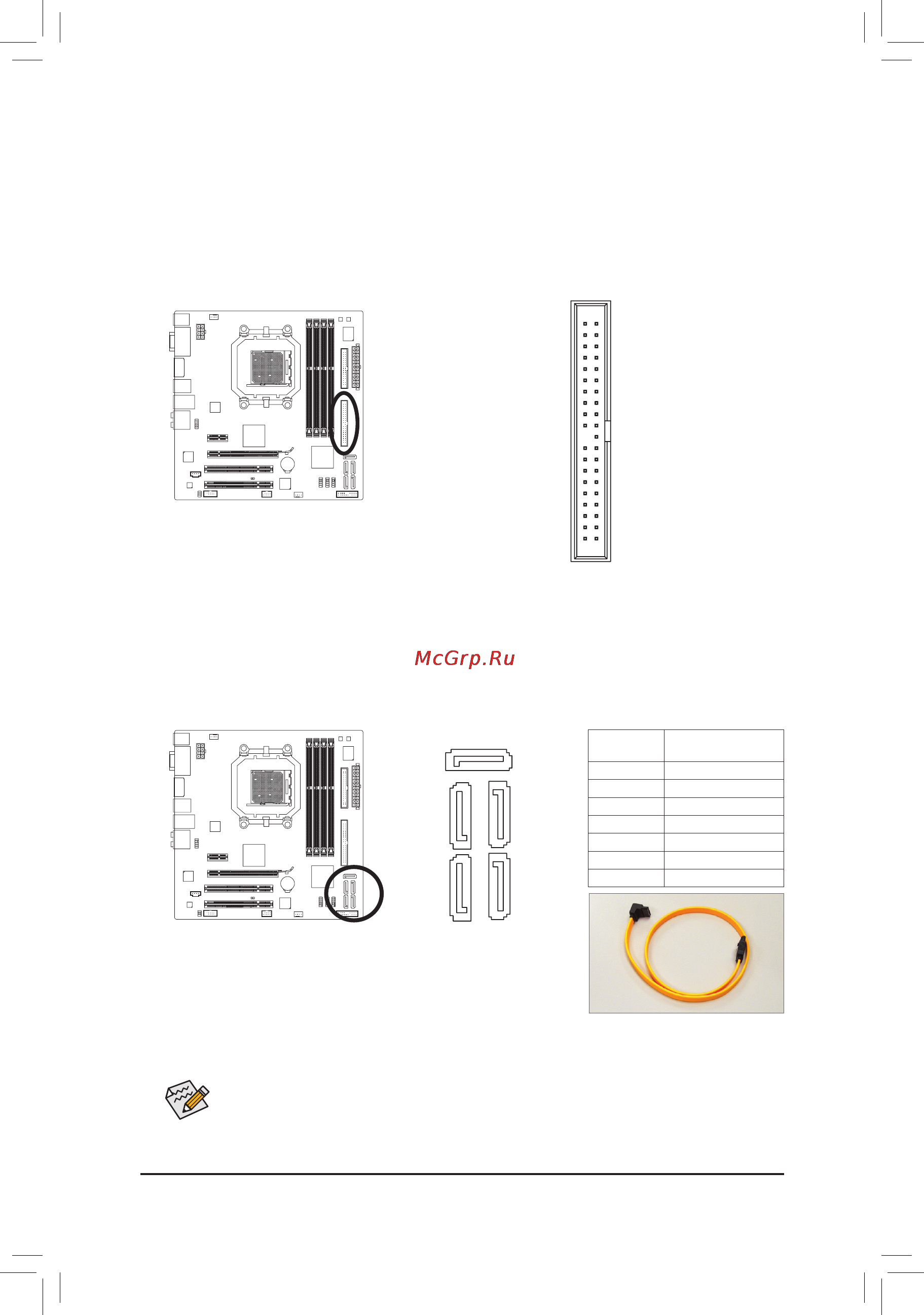

6) IDE(РазъемIDE-интерфейса)

Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический

накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный

ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению

к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,

необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).

Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из

комплекта поставки накопителя.

7) SATA2_0/1/2/3/4(РазъемыSATA-интерфейса)

Разъем SATA соответствует спецификации SATA II и совместим с базовым стандартом SATA

(пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем

на плате обеспечивает подключение одного SATA- устройства. Контроллер AMD SB710

предоставляет возможность организовать для дисковой подсистемы RAID массив уровня 0,1,10

и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5

"Конфигурирование SATA жестких дисков") .

Подключите Г-образный разъем

интерфейсного кабеля к SATA

жесткому диску.

G.QBOFM

SATA2_0SATA2_1

SATA2_2SATA2_3

SATA2_4

G.QBOFM

Нумерация

контактов

Пояснения

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в •

системе установлены более двух дисков, общее их количество должно быть четным.

Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом •

общее количество жестких дисков установленных в системе должно быть четным.
