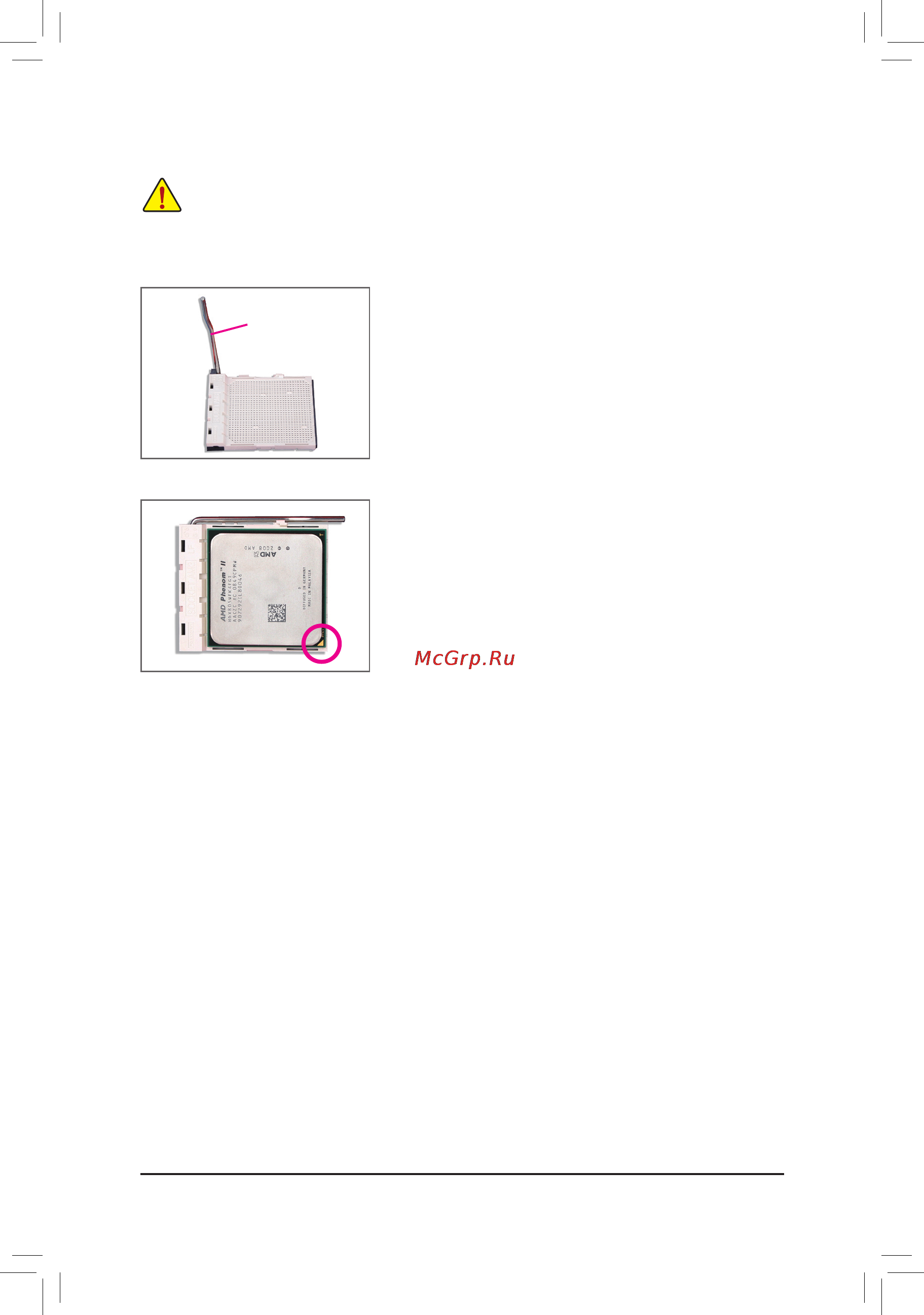

Инсталляция аппаратного обеспечения - 8 -
B. Пошаговая инструкция по установке ЦП на системную плату
Шаг 1
Полностью поднимите рычаг зажима процессорного разъёма,
предварительно освободив его от фиксатора.
Шаг 2
Совместите треугольную метку на корпусе процессора, с
треугольной меткой на разъеме Socket AM3 и аккуратно
установите ЦП в гнездо. Убедитесь, что ЦП полностью
соприкасается с контактной площадкой разъема. После того
как ЦП установлен, аккуратно прижмите его одним пальцем по
центру, опустите рычаг зажима и зафиксируйте его в закрытом
положении.
CPU Socket
Locking Lever
Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК •
и отсоедините силовой кабель от блока питания.
Не применяйте усилий при установке ЦП. Процессор не может быть установлен в гнездо, •
если он сориентирован некорректно. Прежде чем устанавливать процессор в гнездо,
сориентируйте его должным образом.
