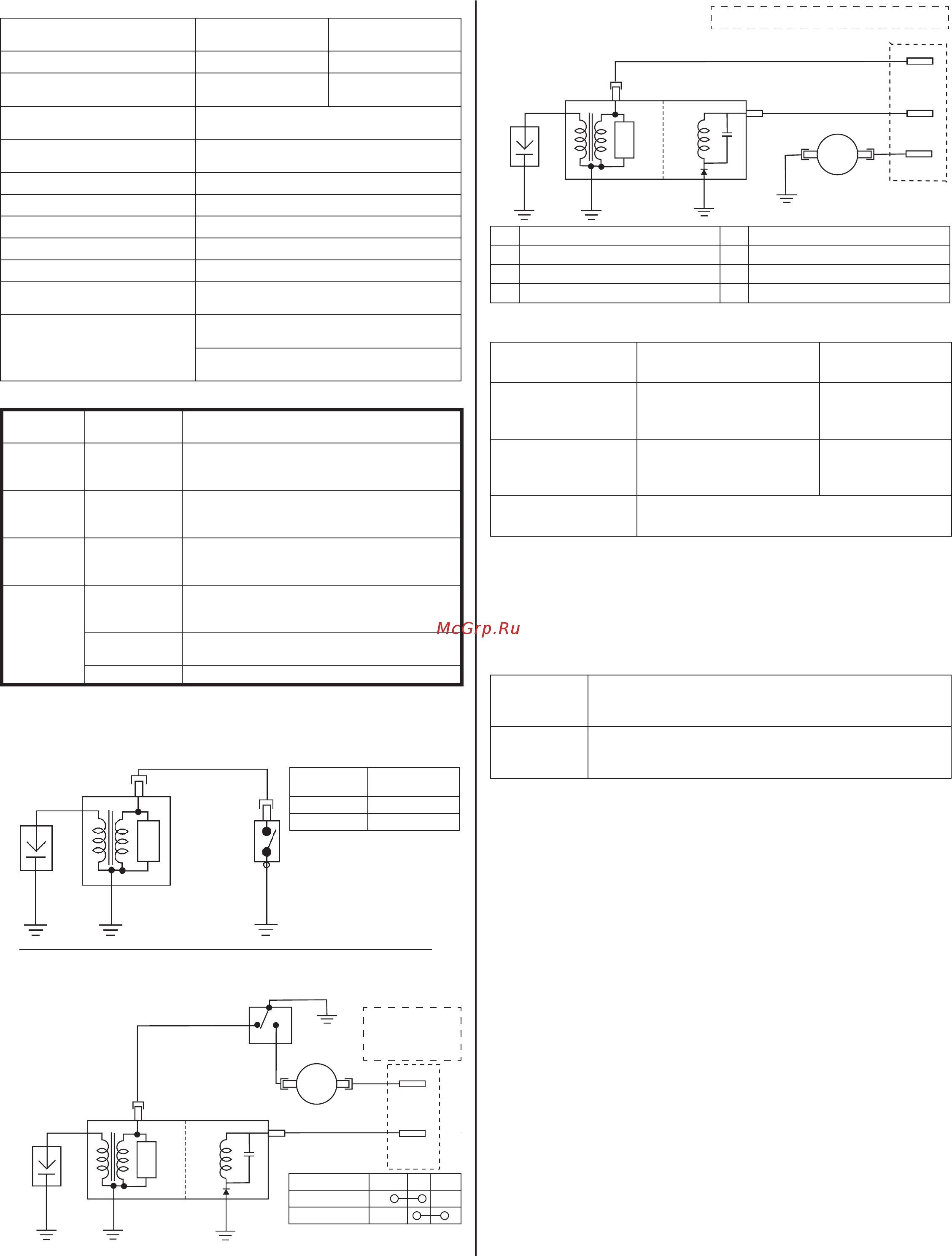

РУССКИЙ
12
M
[2][1]
[4]
[5]
[6]
[7]
[3]
Предоставляется производителем оборудования.
ЧЕРНЫЙ
БЕЛЫЙ
GCV190
ТИП
РУЧНОЙ ЗАПУСК ЭЛЕКТРИЧЕСКИЙ
ЗАПУСК
Длина x ширина x высота 367 x 331 x 368 мм 367 x 354 x 368 мм
Масса незаправленного
двигателя
12,3 кг 13,3 кг
Тип двигателя 4-тактный, верхнеклапанный,
одноцилиндровый
Рабочий объем [внутренний
диаметр x ход]
187 cм
3
[69 x 50 мм]
Объем заливаемого масла 0,50 л
Емкость топливного бака 0,91 л
Расход топлива 1,3 л /ч при 3000 об/мин
Система охлаждения Принудительная воздушная
Система зажигания Транзисторная, индукторная
Вращение вала механизма
отбора мощности (ГРМ)
Против часовой стрелки
Система зарядки: Типы BC 12 В постоянного тока, 0,15 А мин.
при 2 900 об/мин
Типы с тормозом маховика 12 В постоянного тока, 0,20 А мин.
при 2 900 об/мин
Краткий справочник
Топливо Тип Используйте неэтилированный бензин с
октановым числом 91 или выше (стр. 8).
Моторное
масло
Тип SAE 10W-30, API SJ или позднее для общего
использования См. стр. 8.
* Объем при дозаправке: 0,35 ~ 0,41 л
Карбюратор Частота
вращения на
холостом ходу
1400 ± 150 об/мин
2500 ± 150 об/мин, тип с автоматическим
дросселем
Свеча
зажигания
Тип BPR6ES (NGK) Для установки для мытья под
давлением
BPR5ES (NGK) Для всех других агрегатов
Обслужи-
вание
Перед каждым
использо-
ванием
Проверьте уровень масла в двигателе.
См. стр. 9.
Проверьте воздушный фильтр. См. стр. 9.
Первые
5 часов
Замените моторное масло. См. стр. 9.
Далее См. график обслуживания стр. 8.
* Количество может отличаться из-за масла, оставшегося в двигателе. Всегда
проверяйте текущий уровень щупом (см. стр. 9)
Схемы соединений
ЭЛЕКТРИЧЕСКИЙ СТАРТЕР (все типы)
OFF
BAT
ST
M
E
[2]]3[]1[
[3]
[1][2] [7]
[6]
[5]
[4]
ЧЕРНЫЙ
ДВИГАТЕЛЬ КОНТАКТ
ВЫКЛЮЧАТЕЛЯ
РАБОТА ОТКРЫТ
СТОП ЗАКРЫТ
ЭЛЕКТРИЧЕСКИЙ СТАРТЕР
(с тормозом маховика)
OFF
BAT
ST
M
E
[2]]3[]1[
[3]
[1][2] [7]
[6]
[5]
[4]
ЧЕРНЫЙ
ОТКЛ ВКЛ
БЕЛЫЙ
Предоставляется
производителем
оборудования.
ЭЛЕКТРИЧЕСКИЙ СТАРТЕР
(с тормозной муфтой лопасти)
[1] СВЕЧА ЗАЖИГАНИЯ [5] ВЫКЛЮЧАТЕЛЬ СТАРТЕРА
[2] КАТУШКА ЗАЖИГАНИЯ [6] АККУМУЛЯТОРНАЯ БАТАРЕЯ (+)
[3] ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ [7] ОБМОТКА ВОЗБУЖДЕНИЯ (если есть)
[4] ПРИВОД СТАРТЕРА
Регулировка
НАИМЕНОВАНИЕ СПЕЦИФИКАЦИИ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Зазор между
электродами свечи
зажигания
0,7 ~ 0,8 мм См. стр. 9.
Клапанный зазор
(холодный)
ВНУТР.: 0,15 ± 0,04 мм
ВНЕШН.: 0,20 ± 0,04 мм
См. у
авторизованного
дилера Honda
Прочие
спецификации
Никакие другие регулировки не требуются.
ИНФОРМАЦИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ
Публикации Honda
Данные публикации предоставляют дополнительную информацию
об обслуживании и ремонте двигателя. Вы можете заказать их у
авторизированного сервисного дилера Honda.
Руководство
по ремонту
Данное руководство охватывает все процедуры
обслуживания и ремонта. Оно предназначено для
опытных механиков.
Каталог
деталей
Данное руководство предлагает полный
иллюстрированный список деталей. Можно получить у
дилера Honda.
Информация о местонахождении дистрибьютора/
дилера
Посетите наш сайт: www.honda-engines-eu.com
Информация о службе работы с покупателями
В дилерской сети работают квалифицированные специалисты.
Каждый из них может ответить на любой ваш вопрос. Если вы
столкнулись с проблемой, которую ваш дилер не смог решить,
пожалуйста, обратитесь к руководству дилерской сети. Менеджер
по обслуживанию, генеральный директор или владелец помогут
вам. Почти все проблемы таким образом решаются.
Офис компании Honda
Если вы пишите или звоните нам, предоставьте следующую
информацию:
• Наименование производителя оборудования и номер модели,
на которой установлен двигатель
• Модель, тип и заводской номер двигателя (см. стр. 11)
• Наименование дилера, продавшего двигатель
• Наименование, адрес и контактное лицо дилера,
обслуживающего двигатель
• Дата покупки
• Ваше имя, адрес, номер телефона
• Подробное описание проблемы
ОТКЛ E ВКЛ
СТОП
ВКЛ
