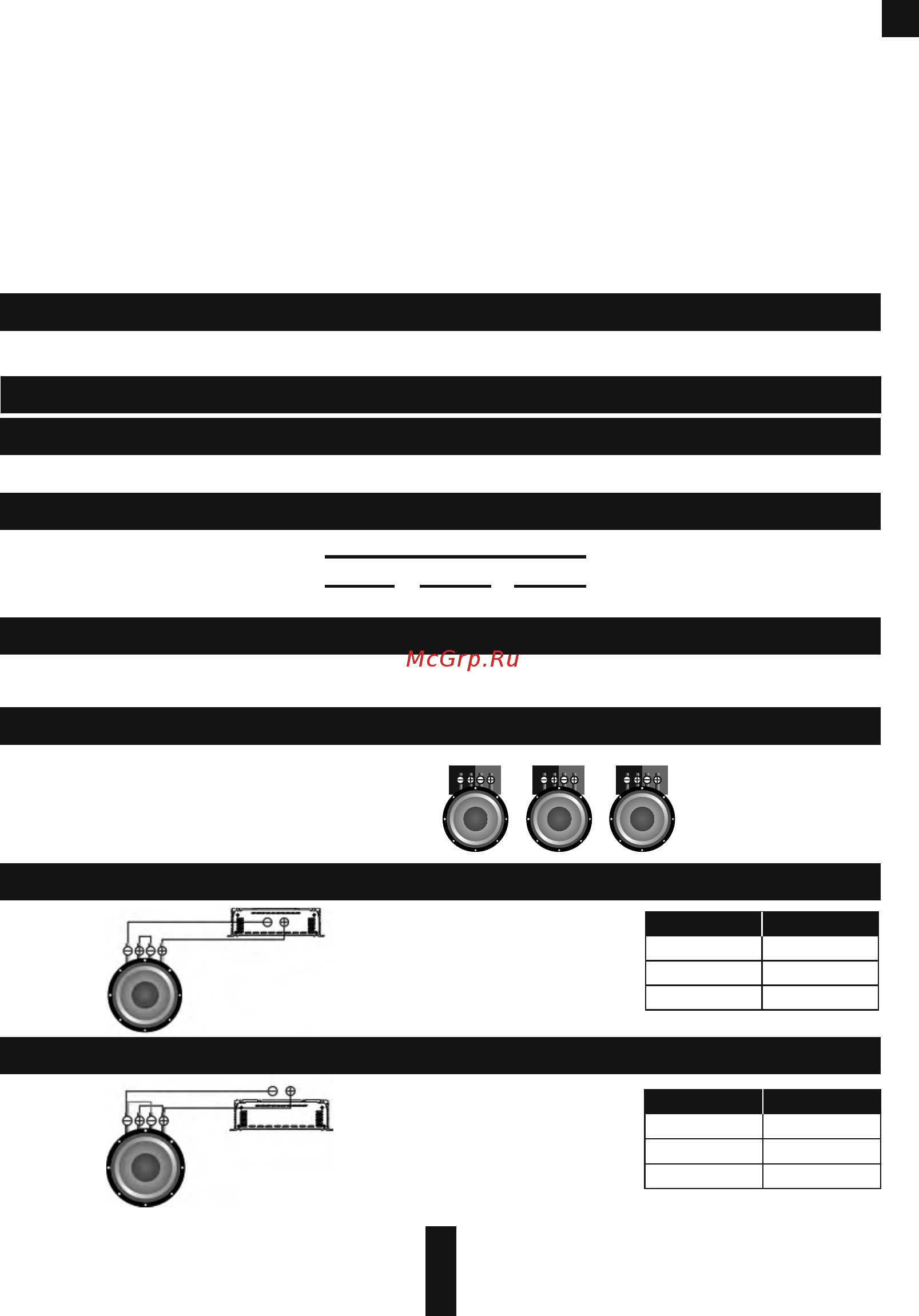

![Deaf Bonce Apocalypse AAB-19800.1D [13/20] Страница 13](/views2/1457645/page13/bgd.png)
RU
9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены
правильно. Перед установкой предохранителя, отключите плюсовой провод от АКБ, установите предохранитель в держатель
предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой провод к одному контакту лампочки, а второй
оставшийся контакт лампочки к плюсовой клемме АКБ.
При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить
плюсовой провод к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из строя
усилителя при переполюсовке и нежелательных искр при подключении.
10. Для включения усилителя, необходимо на управляющий вход усилителя (REMOTE IN) подать положительный потенциал
+12 Вольт через тумблер , либо соответствующий управляющий выход (REMOTE OUT) с головного устройства (ГУ).
11. Индикатор LED на передней панели загорится синим, указывая, что устройство включено. Индикаторы LED загорятся
красным, если выходы будут перегружены, если сработает температурная защита, если произойдет короткое замыкание на корпус
в кабелях системы и если усилитель неисправен.
12. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального уровня;
затем, путем настройки уровня усилителя до тех пор, пока Вы не услышите искажения.
2+21+1 4+4
2+2 Ом
4+4 Ом
8 Ом
4 Ом
1+1 Ом
2 Ом
Од ин с аб ву фе р, к ат уш ки п ос ле до ва те ль но
Звуковые катушки
Общий импеданс
Саб в у ф ер имеет з в у к овую
кат у ш к у D1, D2 или D 4 .
4. СП О С О БЫ ПОДКЛЮ Ч Е НИЯ
По сл ед ов ат ел ьн о е со ед ин ен ие
Па ра лл ел ьн ое с ое ди не ни е
Сх ем а вк лю че ни я на гр уз ки с аб ву фе ра
Зв ук ов ые к ат уш ки 1 +1 , 2+ 2, 4 +4 О м
Пол н о е с опротив л е ние = Ω Sub 1 + Ω S u b 2 + Ω Sub 3 ...
Ω S ub 1 + Ω Sub 2 + Ω Su b 3 ...
По лн ое со пр оти вл ени е =
1
1
1
1
.. .
.. .
Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные
схемы для расчета сопротивления различных типов соединений.
Минимальное допустимое сопротивление на выходе усилителя 1 Ом. Используйте данные формулы для расчета
сопротивления различных типов соединений.
СХ ЕМ Ы ВК ЛЮ ЧЕ НИ Я СА БВ УФЕРОВ
13
Од ин с аб ву фе р, к ат уш ки п ар ал ле ль но
2+2 Ом
4+4 Ом
2 Ом
1 Ом
1+1 Ом
0,5 Ом
Звуковые катушки
Общий импеданс
