16
RU

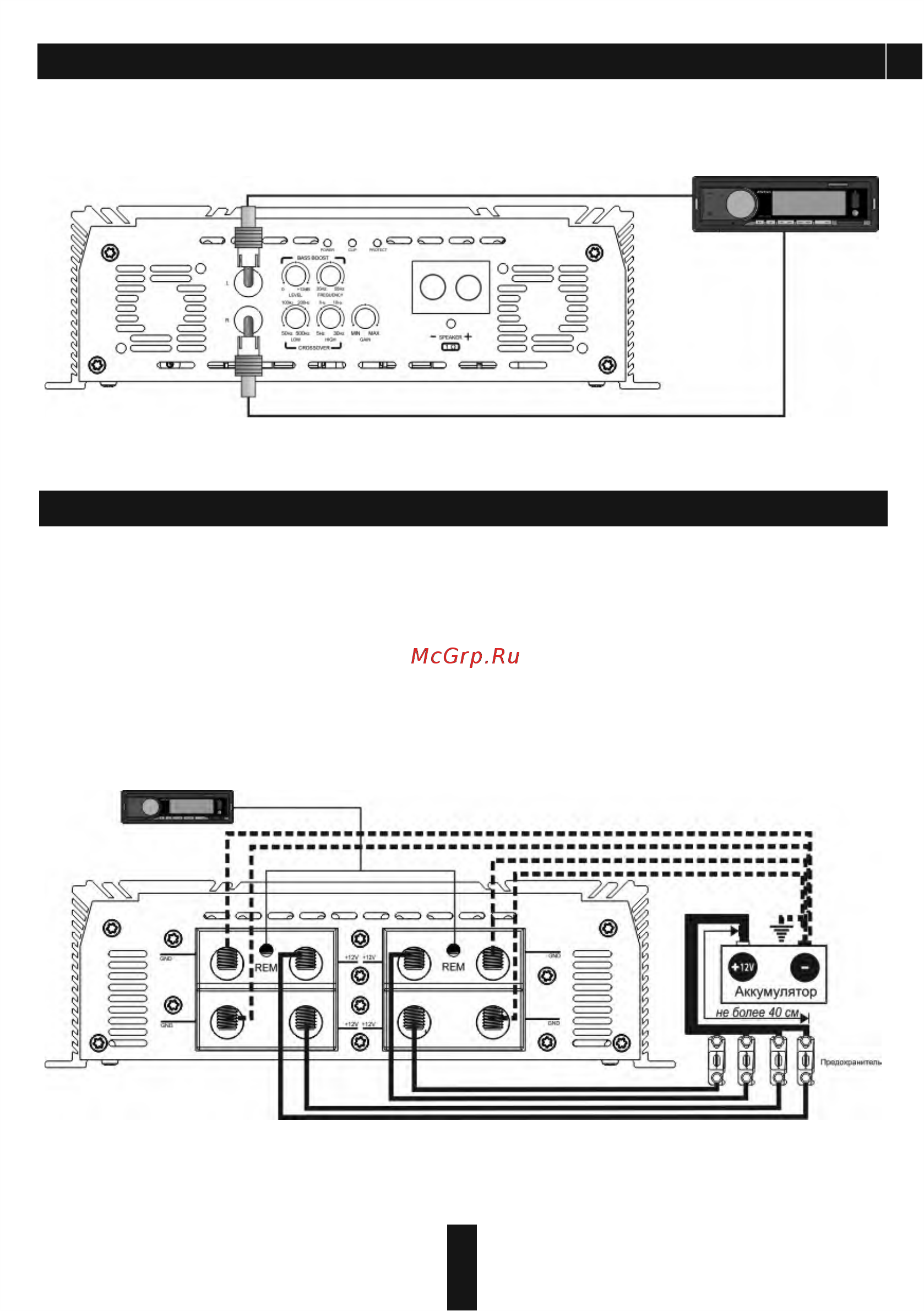

Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.
5. СХЕМЫ ПОДКЛЮЧЕНИЙ
Обыч на я сх ем а вк лю че ни я
Подключите акустические кабели от плюсовых и минусовых клемм динамиков, к соответствующим выходам на
терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо
использовать специализированные силовые кабели, предохранитель помещается в держатель и устанавливается в
разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным
+12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе.
Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец
подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным
GND.
