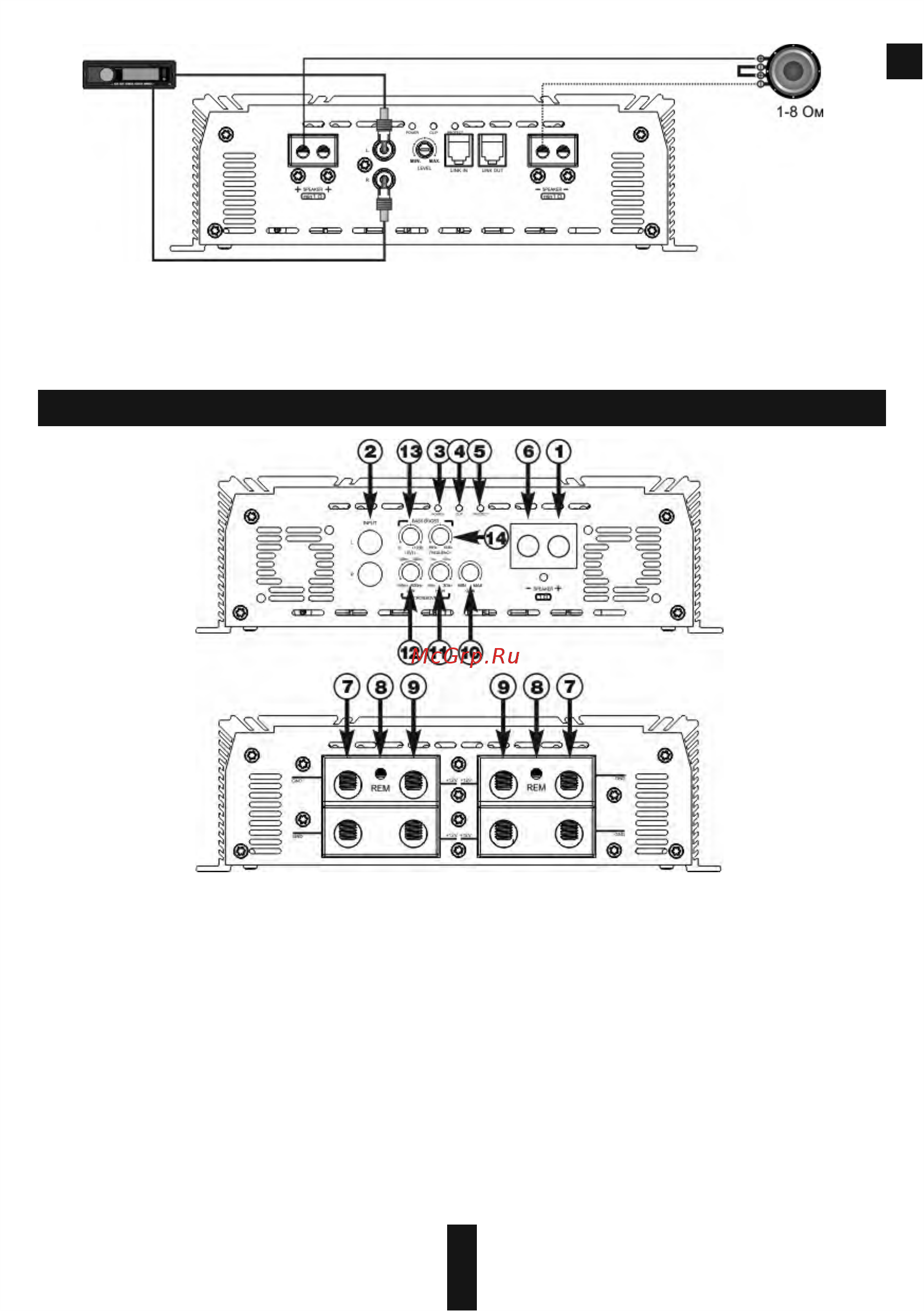

Назначение разъемов и органов управления

Внимание!!!

Минимально допустимым сопротивлением на выходе усилителя является 1 Ом.

Для модели AAB-19800.1D рабочее напряжение составляет 10-15 Вольт.

1. Speaker «+» – терминал подключения динамиков, плюсовая клемма

2. Input – вход сигнала, линейные входы RCA

3. Power – индикатор работы (синий)

4. Clip – индикатор по клиппу (белый)

5. Protect – индикатор защиты (красный)

6. Speaker «-» – терминал подключения динамиков, минусовая клемма

7. GND – терминал подключения заземления

8. REM – разъём провода дистанционного включения усилителя

9. +12 – терминалы подключения питания +12 В

10. Level – регулировка уровня входного сигнала (0.5 В – 8 В)

11. Crossover – HIGH – фильтр высоких частот (5 Гц – 30 Гц at 12 дБ/Oкт)

12. Crossover – LOW – фильтр низких частот (50 Гц – 500 Гц at 12 дБ/Oкт)

13. Bass Boost – LEVEL – регулировка уровня подъема баса 0 – 12 дБ

14. Bass Boost – FREQUENCY – регулировка частоты подъема баса 35 – 55 Гц
