21
Индикация работы котла в выбранных режимах.
5. Кнопка Вверх(▲)/Вниз(▼)
С помощью данной кнопки можно изменять значения различных настроек.
6. Кнопка выбора времени года
С помощью данной кнопки можно настроить температуру нагреваемой воды в соответствие
со временем года.
7. Кнопка установки таймера
С помощью данной кнопки можно настроить время запуска и останова котла.
8. Кнопка “Включить”
С помощью данной кнопки можно включить или перезапустить котел после проверки
возможной неисправности ( котел перезапускается последовательно до трех раз, в течение
5 минут).

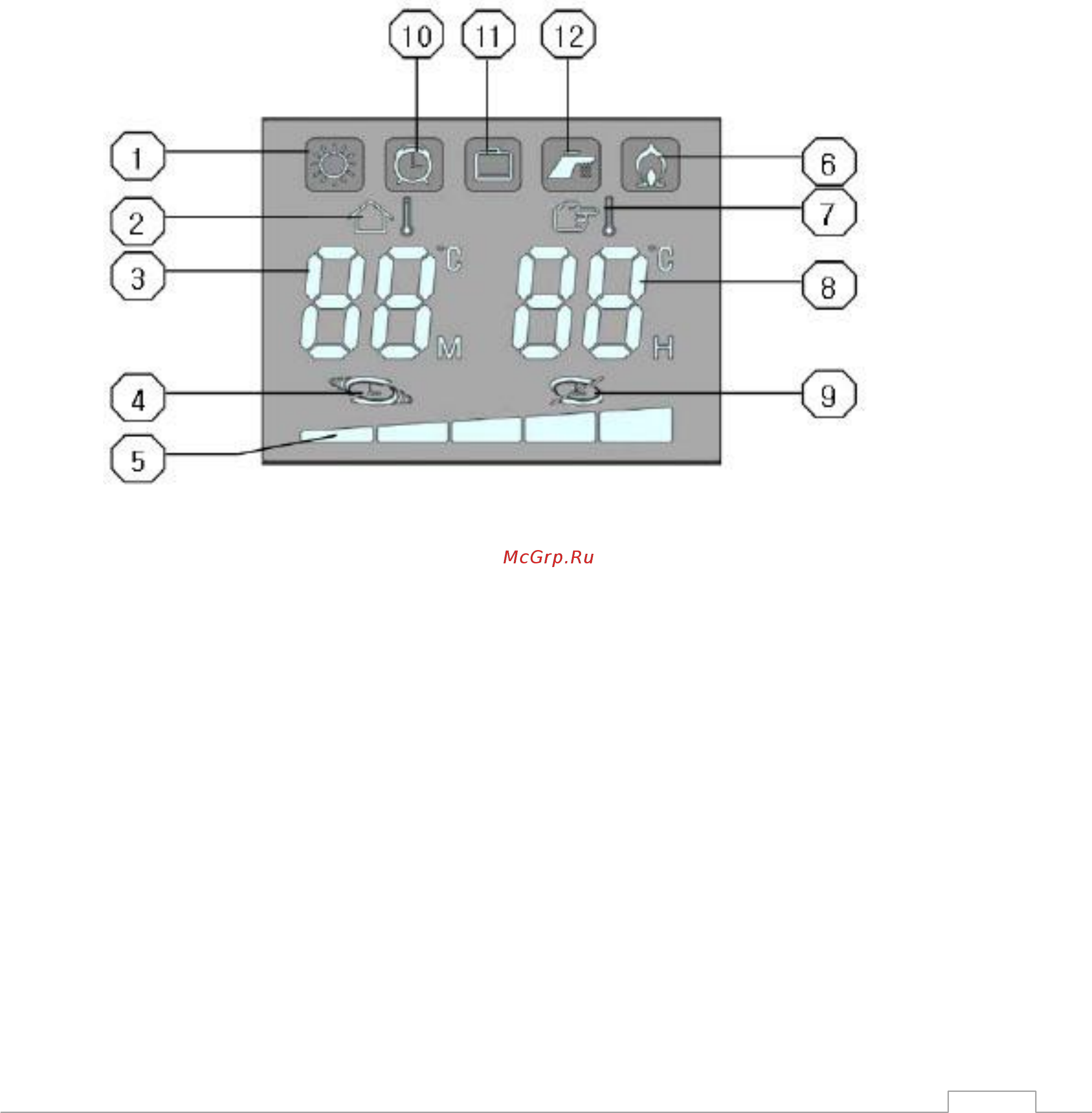

1. Данный символ отображает текущий режим.
2. Данный символ отображает текущий режим.
3. Данный символ отображает текущую температуру.
4. Данный символ отображается когда котел работает в режиме “Таймер“.
5. Данный символ отображает температуру отопительной воды.
6. Данный символ отображает текущий режим работы котла.
7. Данный символ отображает заданную температуру.
8. Данный символ отображает заданную температуру.
9. Данный символ отображается когда котел работает в не режиме “Таймер”.
10. Данный символ отображается когда котел работает в режиме “Таймер”.
11. Данный символ отображается когда котел работает в режиме “Отсутствие”.
12. Данный символ отображается когда котел работает в режиме “Душ”.
