МОНТАЖ ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
1. Применение V-образного узла. (Рис. 14.)
1.1. Эффективность подготовки воды в контуре
горячего
водоснабжения, при подключении котла по схеме
вариантов I и II (см. раздел «Система труб
котла»), зависит от конструкции системы
отопления. Если конструкция системы отопления
не обеспечивает достаточное сопротивление
теплоносителю при его естественном
побуждении, то в такой схеме необходимо
применять V- образный узел 7.
1.2. Размеры V-образного узла: длина трубы,
диаметр, высота узла - определяются
гидравлическим расчетом системы отопления с
насосным побуждением.

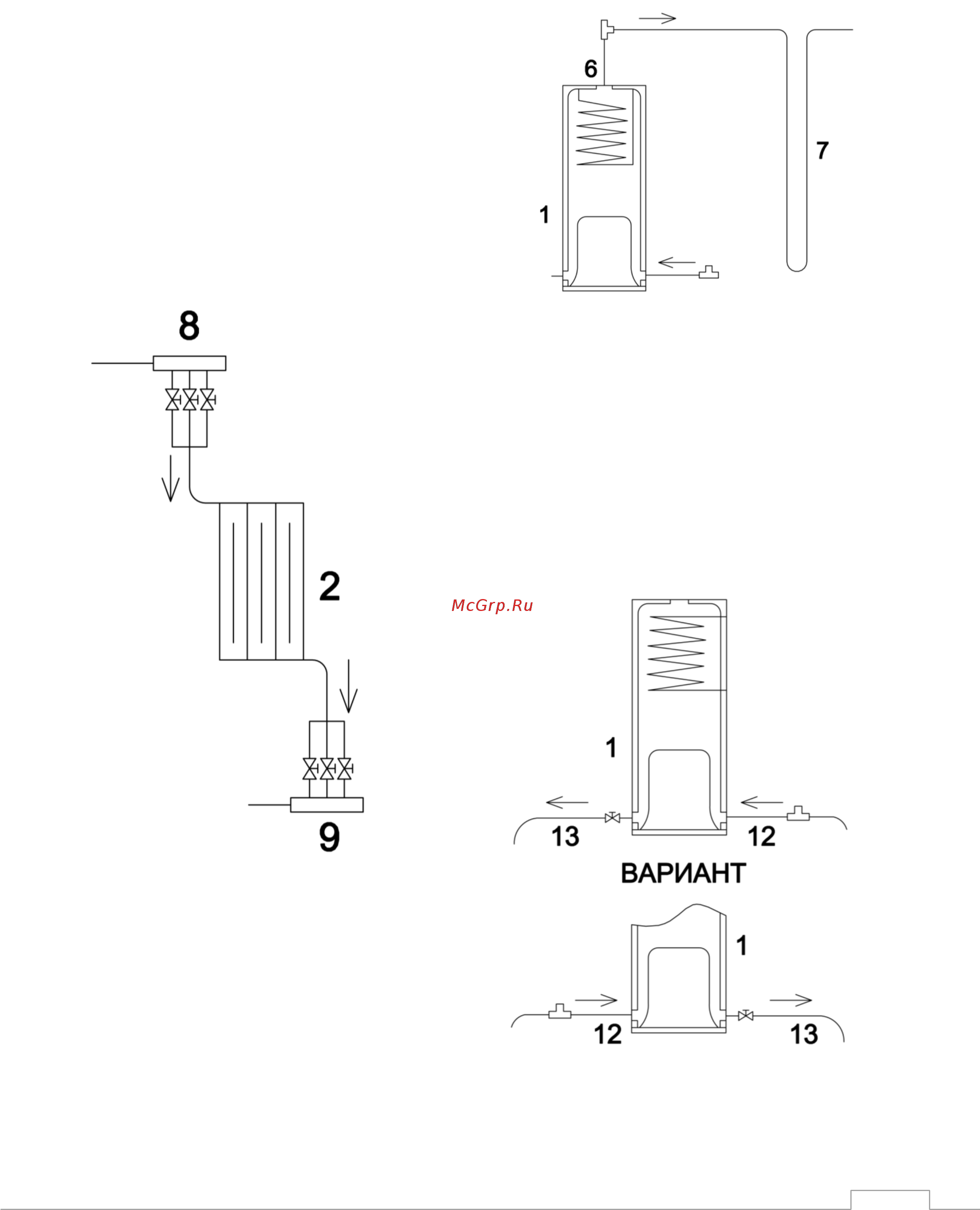

Рис. 14.
Рис. 15.
2. Подающий и обратный коллекторы. (Рис. 15.)
2.1. Коллекторы 8 и 9 применяются в системе
отопления 2, для распределения и сбора тепло-
носителя из отдельных частей систем отопления 2.
2.2. На коллекторах 8 и 9 устанавливаются
регулирующие клапан;
Регулирующие клапаны обеспечивают
направленное изменение параметров системы
отопления, для образования необходимой
теплоотдачи в обогреваемых помещениях.
2.3. Регулирующие клапаны коллекторов 8 и 9,
определяют, в комплексе наладочных работ,
экономный режим работы котла.
Рис.16.
3. Варианты подключения обратного
трубопровода к котлу. (Рис. 16.)
3.1. Конструкция котла 1 позволяет
выполнить подсоединение трубы обратного
теплоносителя 12 справа, или слева относи-
тельно лицевой стороны котла. Такое
конструктивное решение котла предусматри-
вает удобство выполнения монтажных работ
при подключении трубопроводов к котлу.
3.2. Не задействованное отверстие приме-
няется для слива теплоносителя из котла
через трубу 13, или закрывается съемной
пробкой.
