2.6. Отбор горячей воды зависит от высоты расположения и удаленности водоразборной
арматуры, количества одновременно задействованных разборных точек, от гидравлического
сопротивления трубопровода, от температуры и давления холодной воды на входе в котел.
2.7. Максимально допустимое рабочее давление для контура г.в., не более 3,5 кг/см
2
.
2.8. Если магистраль холодной воды 19 обеспечивает подачу воды давлением 3,5 кг/см
2
и более,
необходимо установить редуктор 20. Регулирования давления холодной воды редуктором 20
обеспечивает выполнение рекомендаций, изложенных в п. 2.5. настоящего подраздела.
Контроль регулировки давления на подаче холодной воды выполняется манометром 23 с
максимальным давлением не более 10 кг/см
2
.
2.9. Не допускается подача холодной воды в котел при любом выставленном рабочем давлении,
если присутствует вероятность скачкообразного давления в трубопроводе, или давление на
подаче холодной воды имеет жесткий переменный характер. (Например, насосная станция, у
которой нарушена регулировка автоматического поддержания давления).
2.10. Наличие теплоизоляции на магистральных трубах ГВС обеспечивает дополнительную
экономию расхода топлива.
3. Требования к безопасности эксплуатации котла, подключенного к систем горячего
водоснабжения.
3.1. Безопасность эксплуатации котла, подключенного к системе горячего водоснабжения,
обеспечивается за счет предохранительной арматуры, установленной на линии ГВС:
а) предохранительный клапан 26;
б) компенсатор динамического удара 25;
в) редуктор для понижения давления 20.
3.2. Между контуром горячего водоснабжения котла с одной стороны, предохранительным
клапаном 26, компенсатором динамического удара 25 и редуктором 20 с другой стороны, не
должно быть запорной арматуры.
3.3. Для увеличения ресурса работы контура г.в., необходимо использовать воду, качество
которой изложено в разделе «Требование к теплоносителю».
МОНТАЖ ЦИРКУЛЯЦИОННОГО НАСОСА

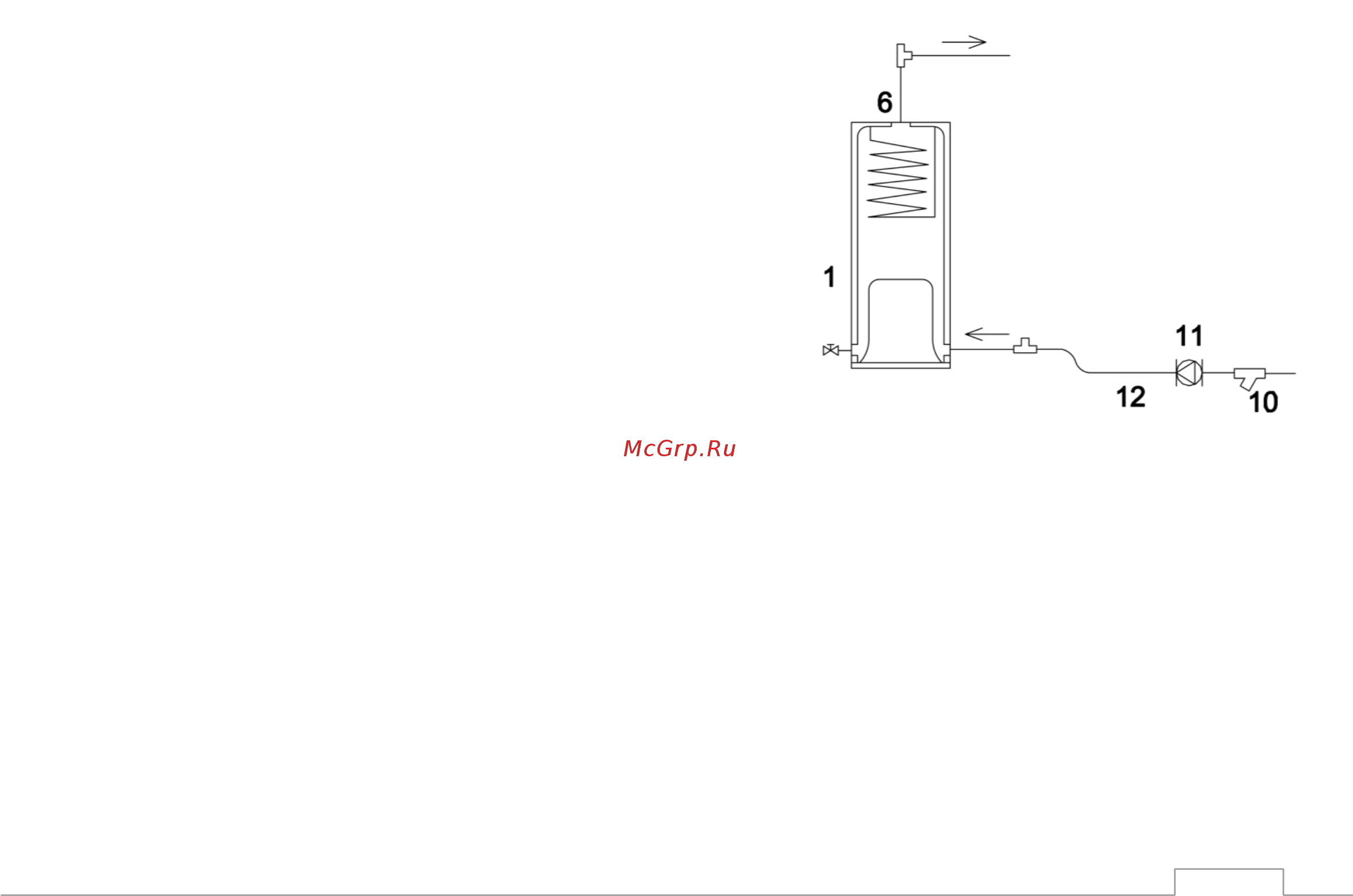

1. Установка циркуляционного насоса. (Рис.18.)
1.1. Циркуляционный насос обеспечивает
принудительное побуждение теплоносителя в системе
отопления, при этом процессом
включение/отключение циркуляционного насоса
управляет автоматика котла и переключатель на
шкафу управления котлов тепловой мощностью от
З0000 ккал/час.
1.2. Циркуляционный насос 11 устанавливается на
обратном трубопроводе 12, около котла 1.
1.3. При необходимости, проверка параметров и выбор
циркуляционного насоса для конкретной системы
отопления, определяются расчетами при
проектировании подключения котла к системе
отопления.
Рис. 18.
Этим проектом определяется выбор места установки такого насоса.
1.4. При проверке параметров насоса расчетами гидравлического режима системы отопления,
необходимо учитывать рекомендуемую изготовителем разницу температур подающего и
обратного теплоносителей, не более 15°С.
2. Условия, обеспечивающие безопасную эксплуатацию циркуляционного насоса.
2.1. Ось мотора циркуляционного насоса должна располагаться строго горизонтально.
2.2. Направление движения теплоносителя в системе отопления, должно совпадать с указателем
направления движения теплоносителя на корпусе циркуляционного насоса.
2.3. Установка циркуляционного насоса выполняется на трубопроводах:
а) горизонтальном;
б) вертикальном.
