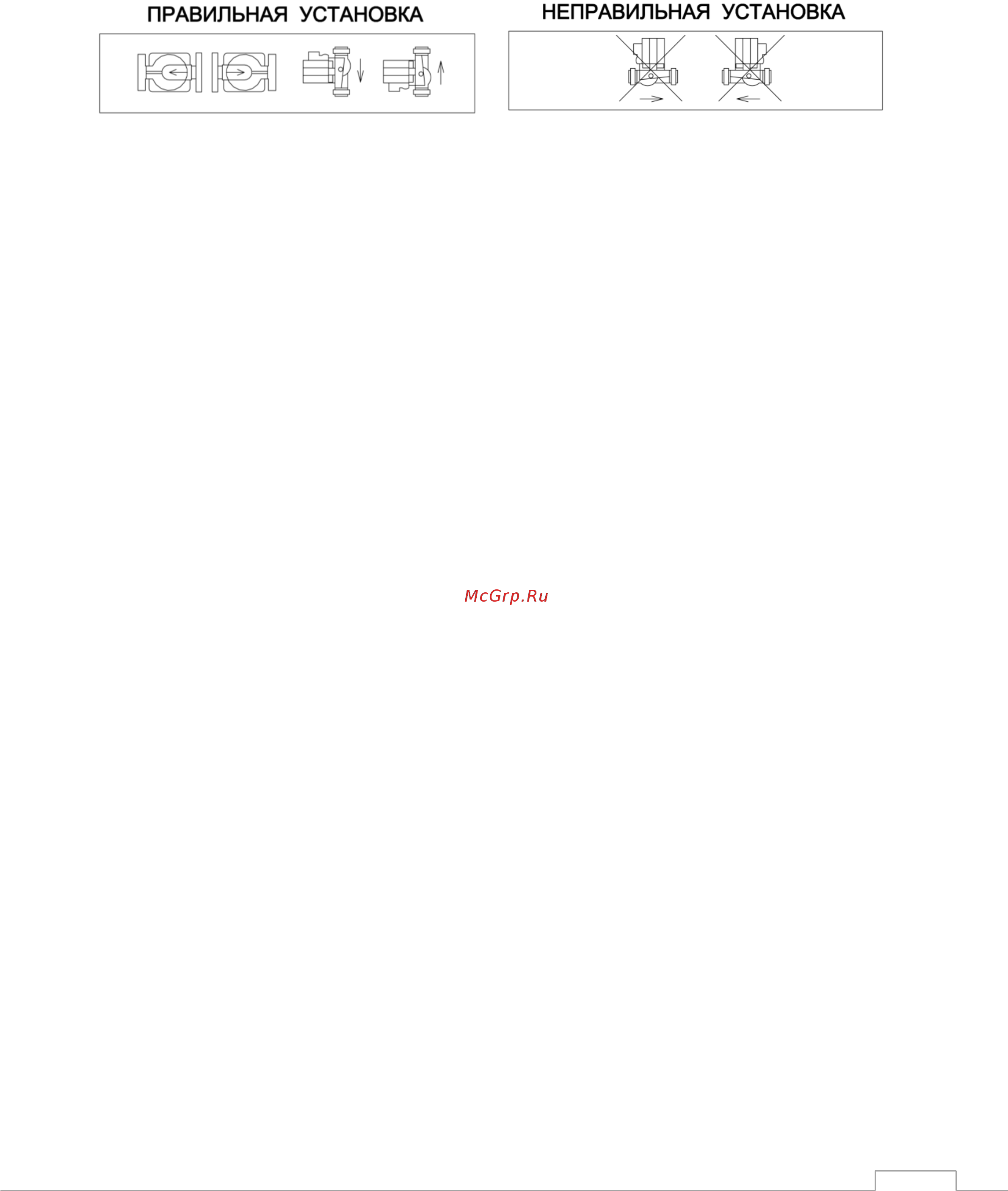

Правильная установка циркуляционного насоса показана на рис. 19. Запрещается устанавливать

насос, ось мотора которого расположена перпендикулярно горизонту, см рис. 20.

Рис. 19.

Рис. 20.

2.4. Перед циркуляционным насосом и после него устанавливается запорная арматура. При

эксплуатации котла, запорная арматура перед циркуляционным насосом и после него

должна быть в положении «Открыто».

2.5. На линии трубопровода циркуляции теплоносителя, создаваемой циркуляционным насосом,

должен находиться расширительный бак. Между баком расширительным и циркуляционным

насосом, при эксплуатации котла, запорная арматура должна быть в положении «Открыто».

2.6. На трубопроводе обратного теплоносителя перед циркуляционным насосом и котлом

устанавливается фильтр сетчатый (или грязевик). Фильтр сетчатый должен обеспечивать защиту

циркуляционного насоса и котла от грязи системы отопления.

2.7. Расстояние от торца мотора циркуляционного насоса до противоположной строительной

конструкции, не менее 0,2 м. Высота от чистого пола до низа корпуса циркуляционного насоса,

не менее 0,05 м. Циркуляционный насос и фильтр сетчатый должны иметь свободный доступ для

проведения ремонтно-профилактических работ, при этом торец мотора обращен к проходу в

помещении.

2.8. Не допускается наличие пузырьков воздуха, или пара в теплоносителе, проходящего через

циркуляционный насос. Посторонние включения в среде теплоносителя влияют на ресурс работы

механических узлов насоса.

2.9. Если циркуляционный насос длительное время не работал, то перед включением,

необходимо вручную прокрутить вал со стороны торца мотора.

2.10. Подключение электропитания и обустройство заземления циркуляционного насоса должны

осуществляться в соответствии с "Правилами технической эксплуатации электроустановок

потребителей" (см. раздел «Подключение электропитания»).
