Kiturami KSOG 400 [27/59] Монтаж бака расширительного
![Kiturami KSOG 400 [27/59] Монтаж бака расширительного](/views2/1463932/page27/bg1b.png)
27
МОНТАЖ БАКА РАСШИРИТЕЛЬНОГО.
1. О возможности применения расширительных
баков различного типа.
1.1. Котлы КИТУРАМИ одинаково надежно работают
при подключении к системе отопления с баком
расширительным открытого типа, или с баком
расширительным закрытого типа.
2. Обеспечение безопасности эксплуатации
котла, с баком расширительным открытого типа.
(Рис.12.)
2.1. Бак расширительный открытого типа, далее «бак
р.о.», соединяется двумя трубами с системой
отопления.
2.2. Бак р.о. сообщается с атмосферой, при этом
гидростатическое давление жидкости в системе
отопления зависит от высоты расположения бака.
2.3. Полезный объем бака р.о. обеспечивает защиту
контура отопления 27 котла и системы отопления
здания от превышения давления, возникающего за
счет излишков объема теплоносителя, при его
нагреве.

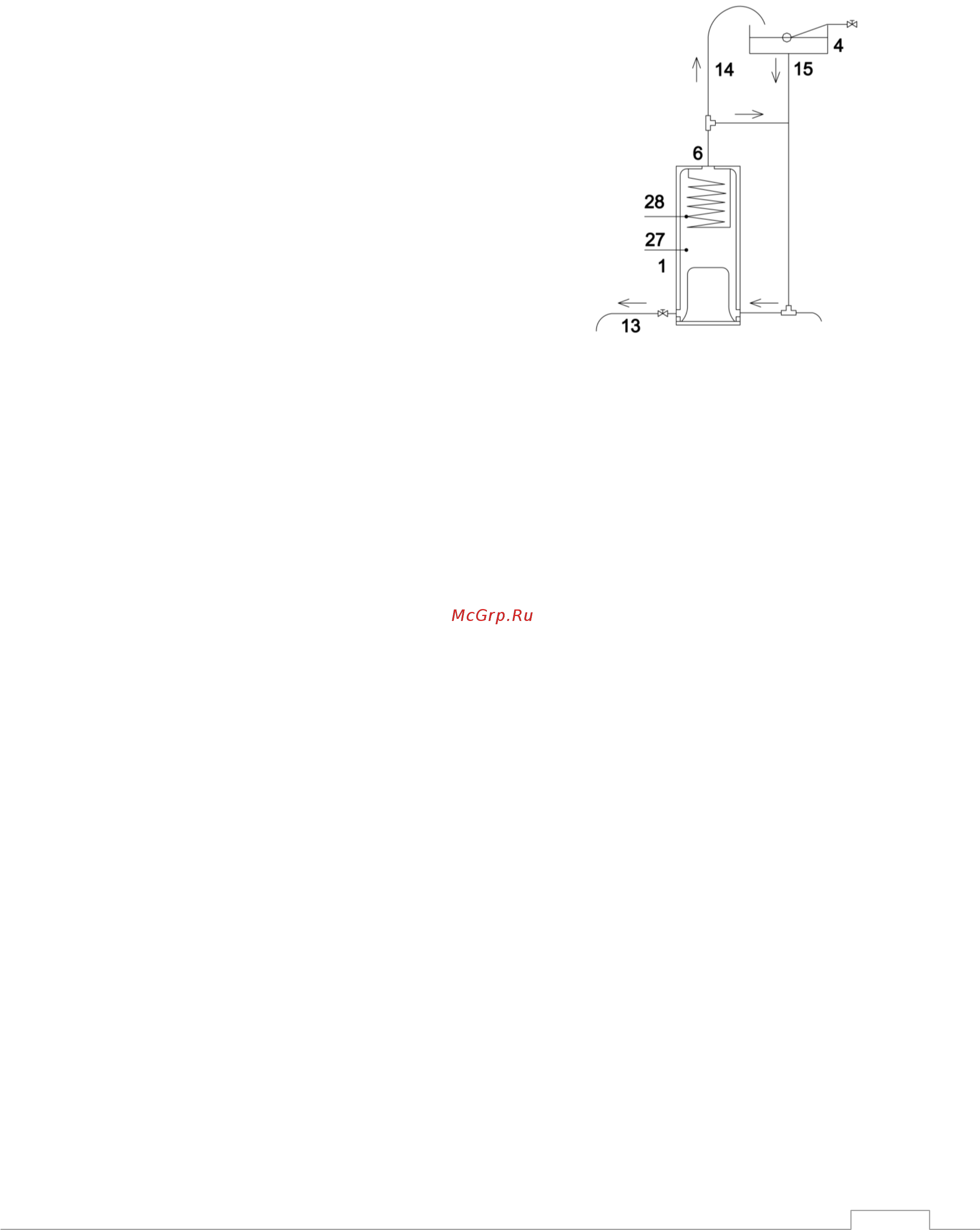

Рис. 12.
3. Требования к выбору места для бака р.о.
3.1. Бак р.о. располагается выше системы отопления. Расстояние от верхней точки системы
отопления до низа бака не менее 1 м.
3.2. Выбор места для бака р.о. определяется относительно вертикальной оси котла. Отклонение
от оси котла до установки бака р.о., не более З м.
3.3. Высота системы отопления определяется от низа котла до верха бака р.о. Максимальная
высота системы отопления, не более 20 м.
3.4. Соединительные трубы от бака до котла выполняются Рис. 12. по кратчайшему расстоянию,
при этом допускаются не более двух плавных изгибов на одной трубе.
4. Требования к конструктивному исполнению бака р.о.
4.1. Полезный объем бака должен соответствовать приросту всего объема теплоносителя при его
нагреве. Объем теплоносителя учитывается во всех контурах системы отопления и в контуре
отопления котла.
4.2. Расчет полезного объема бака определяется при температуре теплоносителя 97 °С.
4.3. Материал, из которого изготовлен бак р.о., не должен содержать элементы, химически
активные с материалами котла и системы отопления.
4.4. В корпусе бака р.о. имеются патрубки для присоединения труб - расширительной;
циркуляционной; переливной.
4.4.1. Дополнительно, на баке р.о. рекомендуется подключить трубы - для контроля; для
подпитки; для слива теплоносителя.
4.4.2. Патрубок для расширительной трубы 14, располагается в баке выше уровня
теплоносителя, чтобы не создавалось противодавление.
4.4.3. Патрубок для циркуляционной трубы 15 располагается выше основания бака на расчетную
высоту отстойника грязи, поступающей из системы отопления.
4.4.4. Патрубок для переливной трубы располагается на уровне расчетной высоты
теплоносителя. Площадь сечения этого патрубка должна обеспечить одновременный выход
излишков теплоносителя в дренаж, и воздуха в атмосферу. Минимальный внутренний диаметр
патрубка для перелива, 30мм.
4.4.5.Расположение остальных патрубков и отверстий, определяется конструкцией бака р.о.
4.4.6. Расширительная труба 14 соединяет бак р.о. 4 с подающим трубопроводом системы
отопления б, через тройник, на выходе теплоносителя из контура отопления котла 24.
4.4.7. Пропускная способность расширительной трубы 14, должна предотвращать повышение
давления сверх допустимого в контуре отопления котла 24, путем выпуска рабочей среды, через
бак р.о. 4 в атмосферу. Пропускная способность расширительной трубы 14 зависит от ее длины
и внутреннего диаметра.
