28
4.4.8. Минимальный внутренний диаметр расширительной трубы 24 мм.
4.4.9. Циркуляционная труба 15 соединяет бак р.о. 4 с обратным трубопроводом системы
отопления 12, через тройник, на входе теплоносителя в контур отопления котла 24. Труба 15
обеспечивает восполнение убыли объема теплоносителя в системе отопления.
4.4.10.Внутренний диаметр циркуляционной трубы 15 определяется расчетами
гидравлического режима системы отопления.
4.4.11. Минимальный внутренний диаметр циркуляционной трубы 24 мм.
4.5. Для уменьшения теплопотерь, бак р.о. и соединительные трубы покрываются тепловой
изоляцией.
5. Требования к безопасности эксплуатации котла и системы отопления с баком р.о.
5.1. Между контуром отопления котла 27 и баком р.о. 4 и на самом баке не должно быт запорной
арматуры.
5.2. Допускается запорная арматура на линии подачи воды в бак р.о., из внешней магистрали
холодной воды.
6. Обеспечение безопасности эксплуатации
котла, с баком расширительным закрытого
типа. (Рис. 13.)
6.1. Бак расширительный закрытого типа, или бак
расширительный мембранный, далее «бак р.м.»,
соединяется одной трубой 29 с обратным
трубопроводом 12 системы отопления.
6.2. В системе отопления с баком р.м., при
выполнении пуско-наладочных работ, создается
рабочее давление теплоносителя.
Отрегулированное рабочее давление в системе
отопления с баком р.м. должно сохраняться в
процессе эксплуатации, для этого все разъемные
соединения должны быть герметичными.
6.3. Бак р.м. обеспечивает защиту контура
отопления 27 котла и системы отопления здания
от превышения давления, возникающего за счет
излишков объема теплоносителя, при его нагреве.
6.4. Система отопления с баком р.м. постоянно
находится под воздействием изменения
температурных параметров теплоносителя.

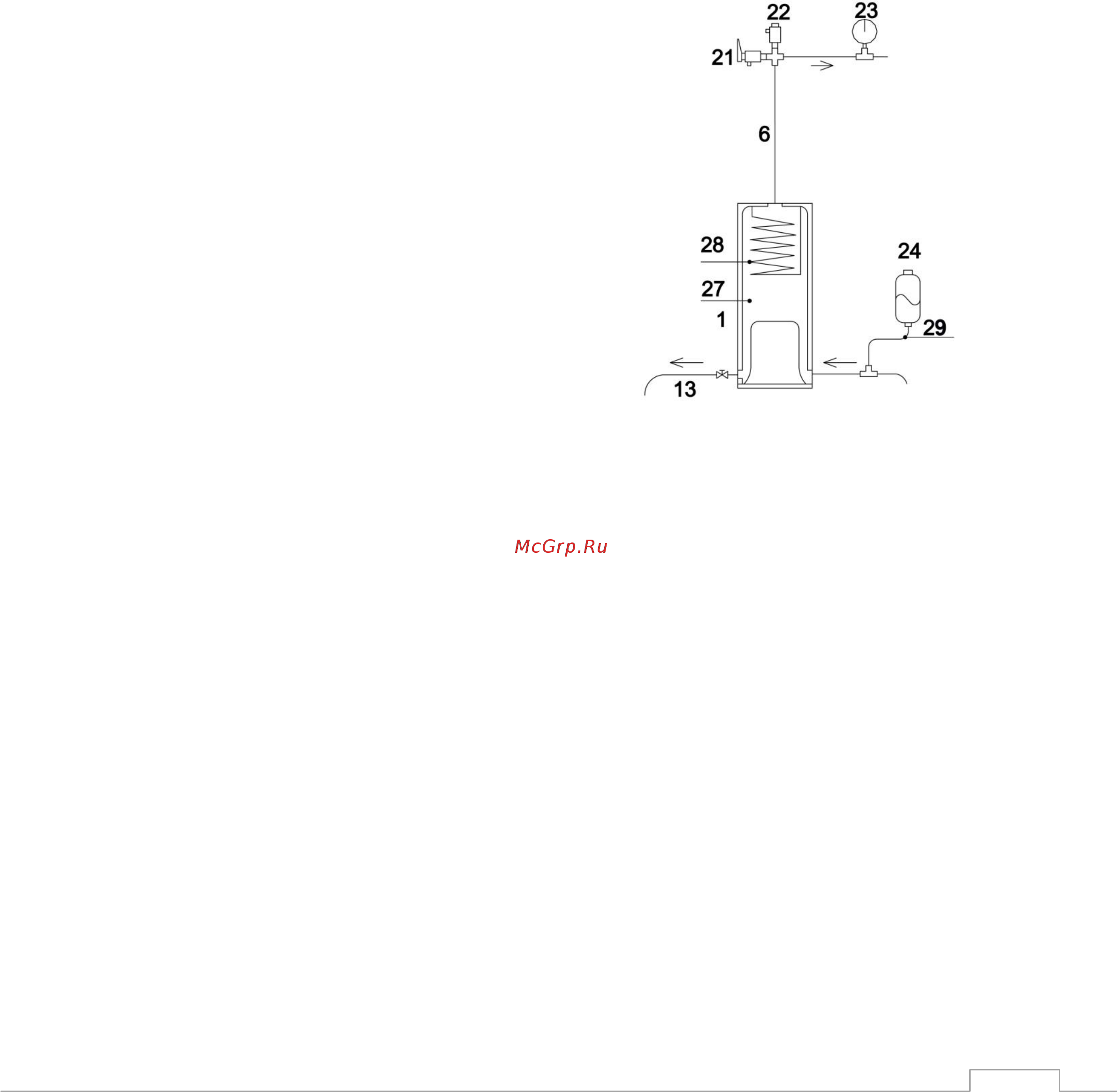

Рис. 13
Такая система отопления должна дополнительно к баку р.м. иметь предохранительную
арматуру:
- предохранительный клапан 21;
- воздушный автоматический клапан 22.
7. Требования к выбору места для бака р.м.
7.1. Бак р.м. располагается в помещении, где установлен котел.
7.2. Бак р.м. соединяется с обратным трубопроводом 12 через трубу 29. Расположение бака р.м.
24 и трубы 29 относительно обратного трубопровода 12, должно исключить скопление воздуха в
баке р.м. 24 и трубе 29.
7.3. Длина соединительной трубы 29 и ее внутренний диаметр, определяются расчетами
гидравлического режима системы отопления. Минимальный внутренний диаметр соединительной
трубы 29, не менее 3/4 диаметра отверстия, расположенного на выходе теплоносителя из котла.
Для соединения трубы 29 с баком р. м. Применяется переходной штуцер, который
устанавливается на баке р. м. 24.
8. Выбор и подготовка к эксплуатации бака р.м.
8.1. Полезный объем бака должен компенсировать при нагреве прирост теплоносителя, которым
заполнены все контуры системы отопления и контур отопления котла.
8.2. Максимальная температура нагрева теплоносителя, при котором рассчитывается полезный
объем бака, принимается 97 °С.
