МОНТАЖ ДЫМОХОДА
1. О возможности применения дымоходов различной конструкции.
1.1. Отвод продуктов сгорания из здания обеспечивается
такими конструкциями, как:
а) дымоход здания;
б) приставной дымоход.
1.2. Применение других конструкций для вывода продуктов
сгорания в атмосферу выполняется в индивидуальном
порядке, с соблюдением всех норм безопасности
эксплуатации такой конструкции.
2. Дымоход здания. (Рис. 21.)
2.1. Дымоход здания должен обеспечивать отвод продуктов
сгорания в полном объеме. Дымоход здания показан на рис.
21.:
1 - котел напольный;
2 - труба дымохода с тепловой изоляцией;
3 - дымовой канал здания;
4 - лючок кармана для очистки;
5 - узел соединения трубы дымохода с дымоходом;
6 - оголовок канала дымохода;
2.2. Дымовой канал здания 3 должен располагаться в теплых
внутренних стенах здания.
2.3. Расположение дымового канала 3 в наружной стене не
допускается, если исключена возможность утепления стен в
районе такого канала.

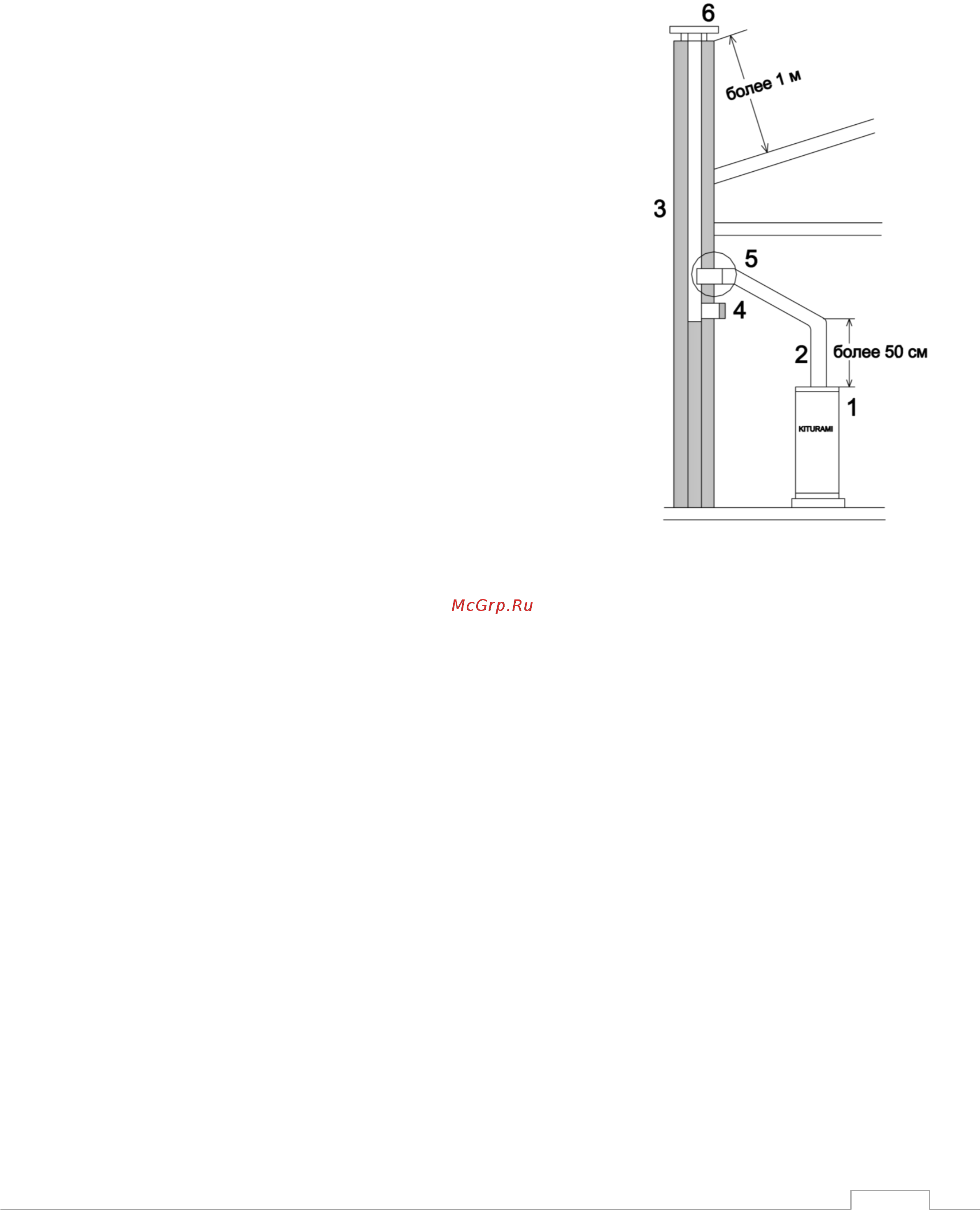

Рис. 21
3. Общие данные, необходимые для полного отвода продуктов сгорания.
3.1. Температура продуктов сгорания на выходе из котла зависит от настройки по тепловой
мощности горелки. Номинальная температура продукт сгорания на выходе из котла колеблется в
пределах от 120 до 180 °С, в зависимости тепловой мощности горелки.
3.2. Канал дымохода должен обеспечивать беспрепятственный выход продуктов сгорания объем
которого зависит от тепловой мощности горелки, при этом разряжение в трубе дымохода должно
поддерживаться от 2 до 3 мм. вод. ст.
3.3. При общем обустройстве тракта выхода продуктов сгорания, необходимо учитывать
локальные условия прохождения продуктов сгорания через элементы тракта, такие как:
а) труба дымохода;
б) дымоход;
в) оголовок дымохода.
4. Условия монтажа трубы дымохода.
4.1. Труба дымохода 2 является связующим звеном выхода продуктов сгорания между котлом 1 и
дымоходом 3.
4.2. Внутренний диаметр трубы дымохода 2 соответствует наружному диаметру патрубка котла,
предназначенному для выхода продуктов сгорания.
4.3. Под воздействием аэродинамических процессов котла 1 обеспечивается полный выход
продуктов сгорания через трубу дымохода 2 в атмосферу, если на выходе продуктов сгорания из
трубы дымохода отсутствует избыточное давление, как постоянного, ТАК И временного
характера.
4.4. Полный выход продуктов сгорания из трубы дымохода 2 в дымоход 3 зависит от условий
выполнения монтажа:
а) общая длина трубы дымохода не более З м.;
б) по всей длине, не более двух плавных поворотов;
в) высота вертикальной части трубы дымохода 2 от котла 1, не менее 0,5 м;
