35
г) труба дымохода 2 от узла 5, соединяющего трубу дымохода с
дымоходом, выполняется с уклоном в сторону котла от 15 до
30°;
д) труба дымохода защищается от внешней среды тепловой
изоляцией, с термостойкостью не менее 200°С, и толщиной не
менее 50 мм;
е) дымовой канал в районе узла 5 не должен создавать подпор
выходу продуктов сгорания из трубы дымохода.

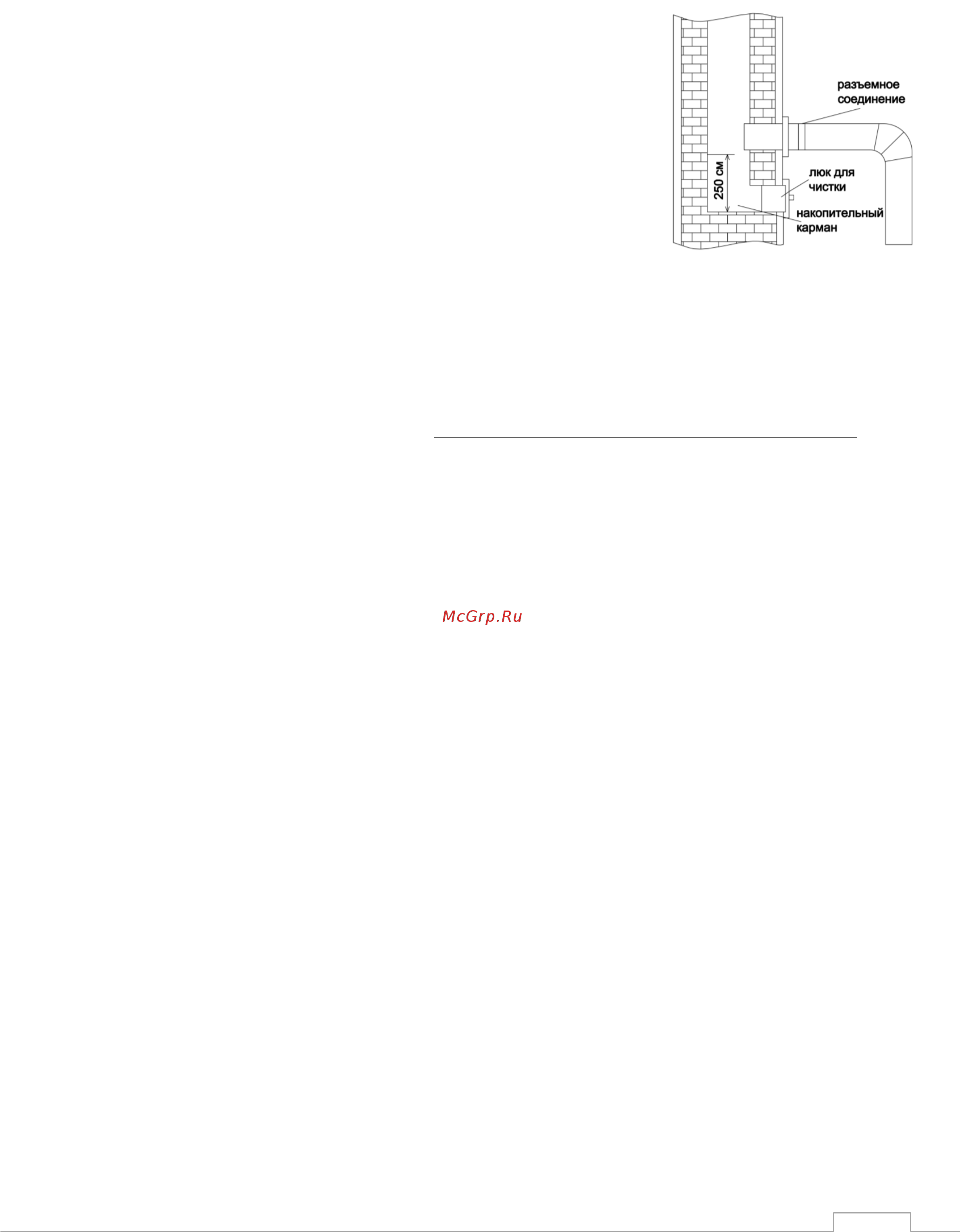

4.5. Крепление трубы дымохода с дымоходом показано на рис.
22.
5. Условия обустройства дымового канала здания.
5.1. Основным критерием выбора дымового канала здания
является тепловая мощность котла.
5.2. Высота дымового канала зависит от архитектурно
Рис. 22
- строительного решения здания и является величиной постоянной, поэтому проверяется
расчетами сечение дымового канала здания.
5.3. За эквивалент пропускной способности дымового канала здания принимается канал
круглого сечения.
5.4. Размеры канала прямоугольного сечения, которые должны обеспечить такую же пропускную
способность продуктов сгорания, как канал круглого сечения, определяются по формуле:
диаметр эквивалентного круглого канала =
две площади прямоугольного сечения дымохода
сумма двух сторон прямоугольного сечения дымохода
5.5. Сечение дымового канала здания определяется проектом котельной. Расчеты необходимо
выполнять отдельно для зимнего и летнего сезонов, а выбор сечения дымового канала здания
принимается по результату расчетов в пользу большего сечения.
5.6. Допускается, выбор сечения дымового канала здания определять из условия: сечение
круглого дымового канала в 1,5 - 2 раза больше сечения отверстия котла, предназначенного для
выхода продуктов сгорания, если высота дымового канала здания выше 3-х метров. Такое
условие необходимо для предварительной оценки выбранных параметров канала дымовых газов.
6.Требование к конструкции дымового канала здания.
6.1. На всем протяжении дымовой канал должен быть вертикальным. Отклонения от
вертикальной оси не допускаются.
6.2. Стенки дымового канала выполняются из хорошо обожженного красного кирпича, или
керамических и асбестовых труб, а так же в блоках из прочных, плотных и несгораемых
материалов. Рекомендуется применение материалов на базе современных технологий.
6.3. На всем протяжении, дымовой канал должен быть герметичным по отношению к жилым и
нежилым помещениям и другим постройкам здания. Конструкция дымохода должна
удовлетворять требованиям Правил пожарной безопасности.
6.4. Стенки дымового канала должны обеспечивать теплозащиту от влияния наружной
температуры воздуха. Снижение температуры продуктов сгорания в дымовом канале должны
быть в пределах от 5 до 10 °С на 1 м высоты. На выходе в атмосферу температура продуктов
сгорания, не менее 60 °С.
7. Оголовок канала дымохода.
7.1. Оголовок канала 6 должен иметь защиту от дождя и снега и не мешать выходу продуктов
сгорания.
7.2. Высота оголовка канала должна быть выше зоны ветрового подпора. Наличие зоны
ветрового подпора определяется индивидуально для каждого объекта, и в соответствии с
рекомендациями, показанными на рис. 23 и 24. Высота от оголовка дымохода до крыши, всегда
выше 1 м.
