De Dietrich NANEO PMC-M 24 Plus+ SR 130 [16/44] Основные размеры
![De Dietrich NANEO PMC-M 24 Plus+ SR 130 [16/44] Основные размеры](/views2/1464025/page16/bg10.png)
1
Водонагреватель слева
2
Водонагреватель справа

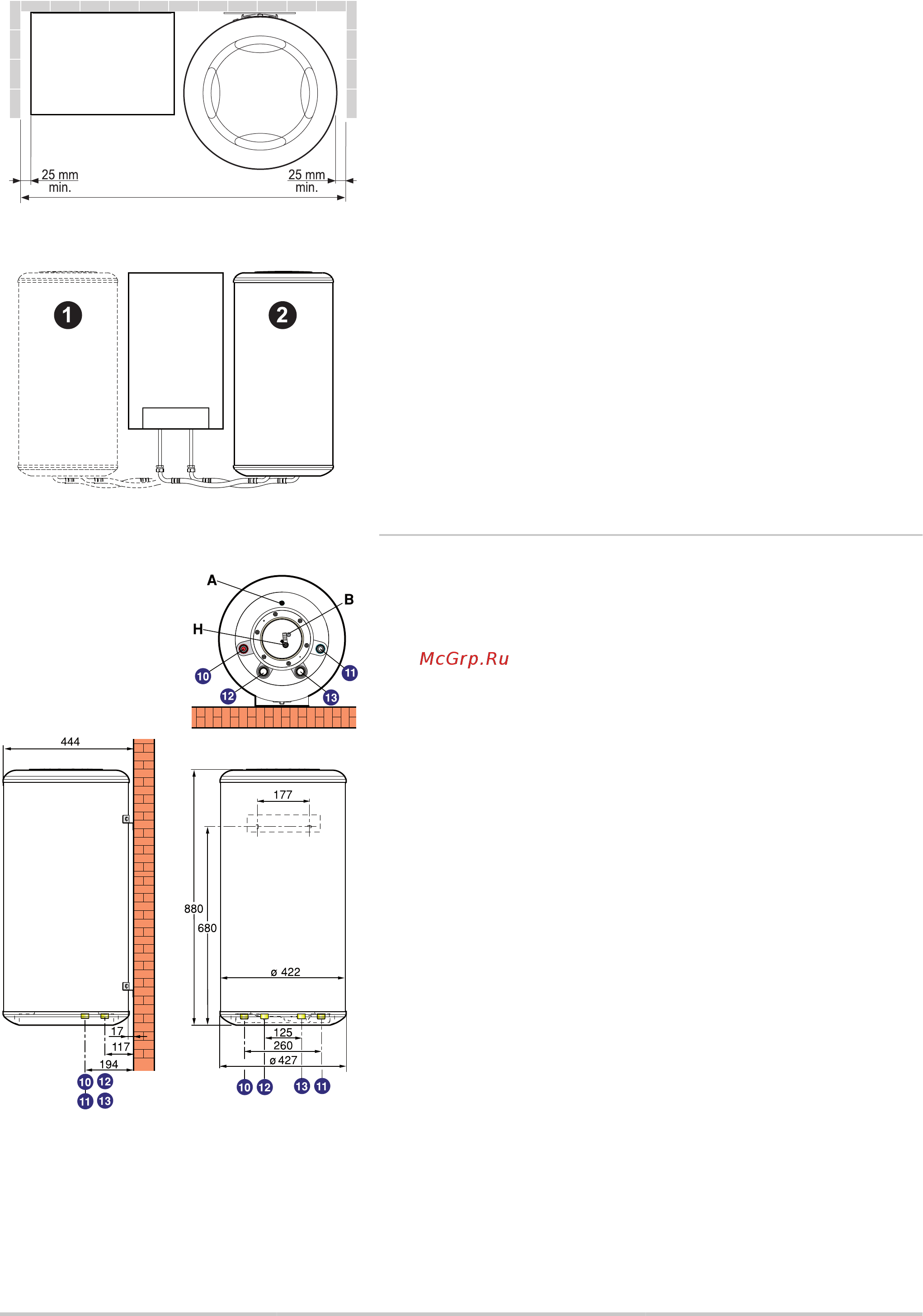

4.4.3. Основные размеры
A
Воздухоотводчик теплообменника
B
Приёмная гильза для датчика ГВС
H
Магниевый анод
P
Выход горячей санитарно-технической воды - R 3/4
a
Вход холодной санитарно-технической воды - R 3/4
z
Вход теплообменника - G 3/4
e
Выход теплообменника - G 3/4
R: Коническая резьба
G : Наружная цилиндрическая резьба, герметичная при
использовании плоской прокладки
920
C003381-B
C000698-A
4. Установка BMR80
15
19/01/2016 - 300008933-001-05
