Использовать соединительный набор HX33 для подключения
водонагревателя к котлу MS.
1. Подсоединить выход теплообменника водонагревателя к
патрубку обратной линии водонагревателя на котле.
2. Подсоединить вход теплообменника водонагревателя к
патрубку подающей линии водонагревателя на котле
¼
См. инструкцию по установке и техническому
обслуживанию котла.
ВНИМАНИЕ
Подсоединить гибкие трубопроводы, установив
прокладки.
n

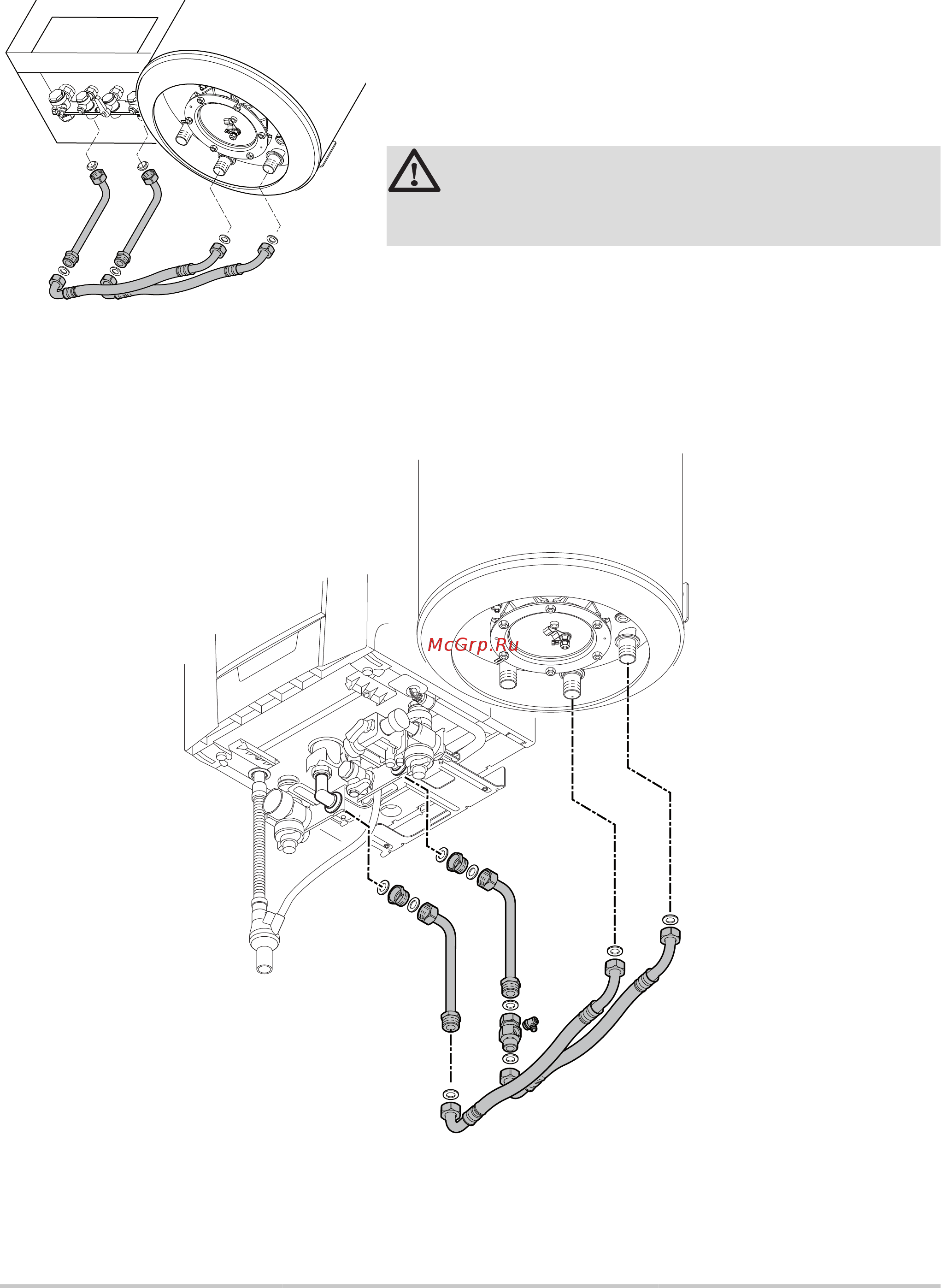

Водонагреватель для ГВС, подключенный к
котлу EMC - PMC - GMX-M 2024
Использовать соединительный набор HR93 для подключения
водонагревателя к котлу EMC - PMC - GMX-M 2024.
C004048-C
1. Подсоединить выход теплообменника водонагревателя к
патрубку обратной линии водонагревателя на котле.
2. Подсоединить вход теплообменника водонагревателя к
патрубку подающей линии водонагревателя на котле
3. Открыть ручной воздухоотводчик на обратной линии котла.
C003384-B
BMR80
4. Установка
19/01/2016 - 300008933-001-05
20
