De Dietrich NANEO PMC-M 24 Plus+ SR 130 [20/44] Гидравлическая схема установки
![De Dietrich NANEO PMC-M 24 Plus+ SR 130 [20/44] Гидравлическая схема установки](/views2/1464025/page20/bg14.png)

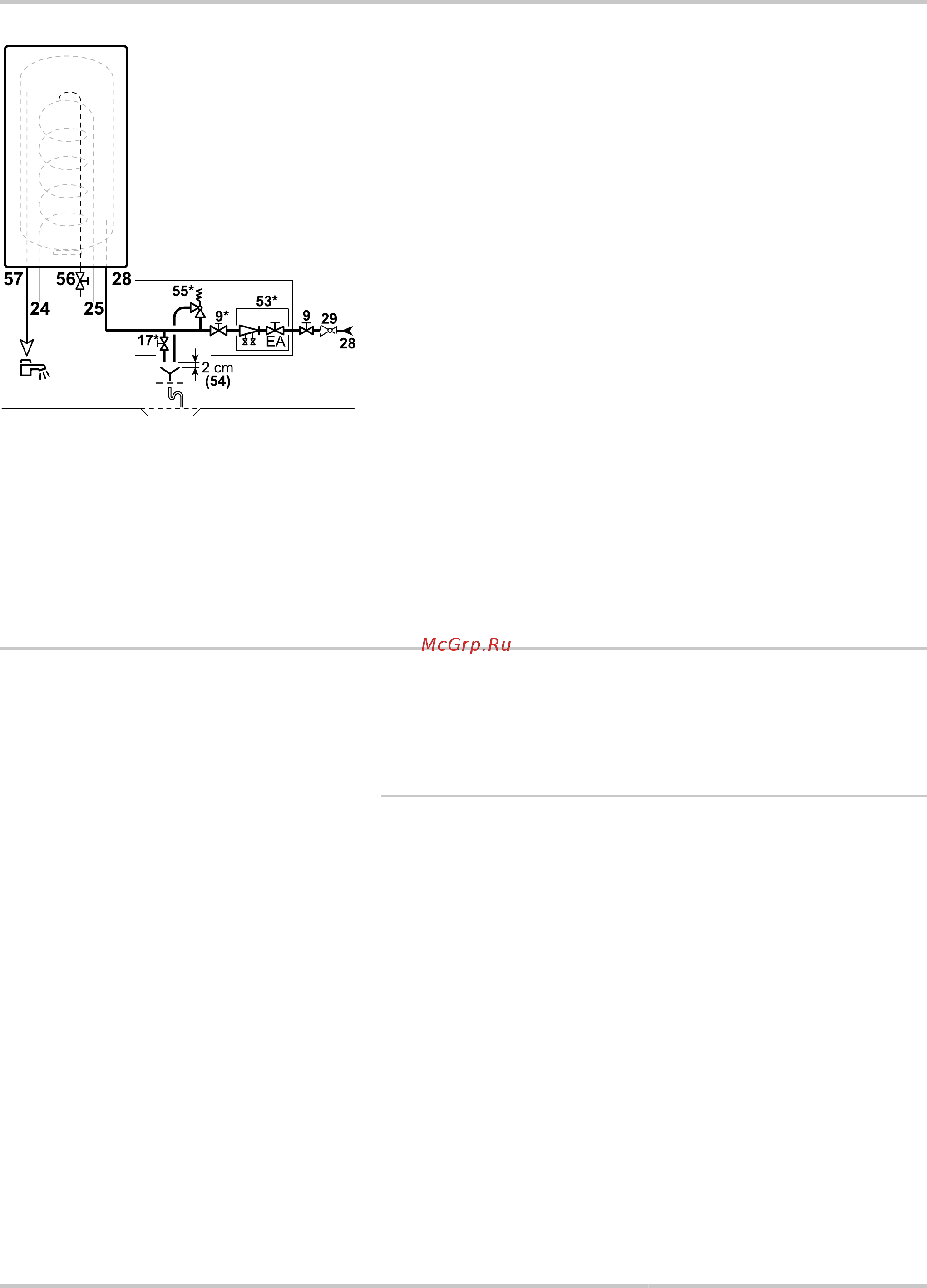

4.6 Гидравлическая схема установки
9
Запорные вентили
17
Сливной вентиль
24
Вход первичного контура (теплообменника)
водонагревателя горячей санитарно-технической
воды
25
Выход первичного контура
(теплообменника)водонагревателя горячей
санитарно-технической воды
28
Вход холодной санитарно-технической воды
29
Редуктор давления
53
Защитный набор тип ЕА (запорный вентиль +
обратный клапан)
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
55
Предохранительный клапан санитарной воды с
тарированной мембраной на 7 бар
56
Воздухоотводчик теплообменника
57
Выход горячей санитарно-технической воды
4.7 Гидравлическое подключение
4.7.1. Гидравлическое подключение
первичного контура (контур
теплообменника)
n
Водонагреватель для ГВС, подключенный к
котлу MCR - MCX - GMR1000 Condens - MS
Использовать соединительный набор HG29 для подключения
водонагревателя к котлу MCR - MCX - GMR1000Condens.
8953N029-C
4. Установка
BMR80
19
19/01/2016 - 300008933-001-05
