De Dietrich NANEO PMC-M 24 Plus+ SR 130 [18/44] Водонагреватель для гвс подключенный к котлу ms msl
![De Dietrich NANEO PMC-M 24 Plus+ SR 130 [18/44] Водонагреватель для гвс подключенный к котлу ms msl](/views2/1464025/page18/bg12.png)

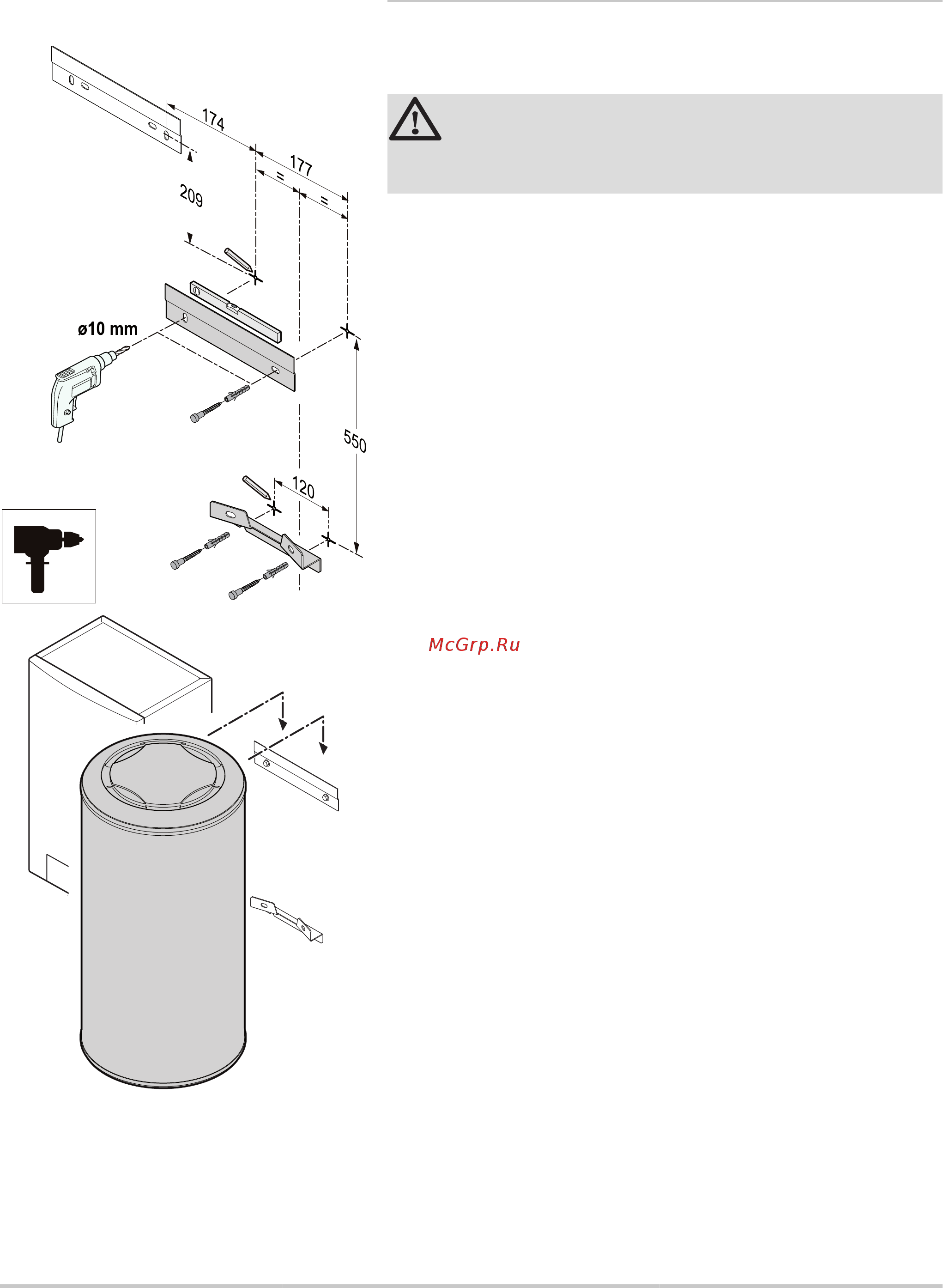

4.5.2. Водонагреватель для ГВС,
подключенный к котлу MS / MSL
1. Снять упаковку водонагревателя, оставив его на
транспортировочной палетте.
ВНИМАНИЕ
Не ставить водонагреватель на присоединительные
патрубки.
2. Использовать поставляемую с водонагревателем настенную
планку как лекало для просверливания и отметить точки для
крепления.
Учитывать положение присоединительных патрубков и
патрубка отвода продуктов сгорания котла.
¼
См. инструкцию по установке и техническому
обслуживанию котла.
3. Просверлить 4 отверстия диаметром 10 мм.
4. Забить дюбеля диаметром 10 мм.
5. Закрепить при помощи поставляемых винтов.
6. Установить котёл.
¼
См. инструкцию по установке и техническому
обслуживанию котла.
7. Навесить водонагреватель.
C003382-A
C003383-A
4. Установка BMR80
17
19/01/2016 - 300008933-001-05
