4.5.3. Водонагреватель для ГВС,
подключенный к котлу EMC / PMC / GMX-
M 2024
1. Снять упаковку водонагревателя, оставив его на
транспортировочной палетте.
ВНИМАНИЕ
Не ставить водонагреватель на присоединительные
патрубки.

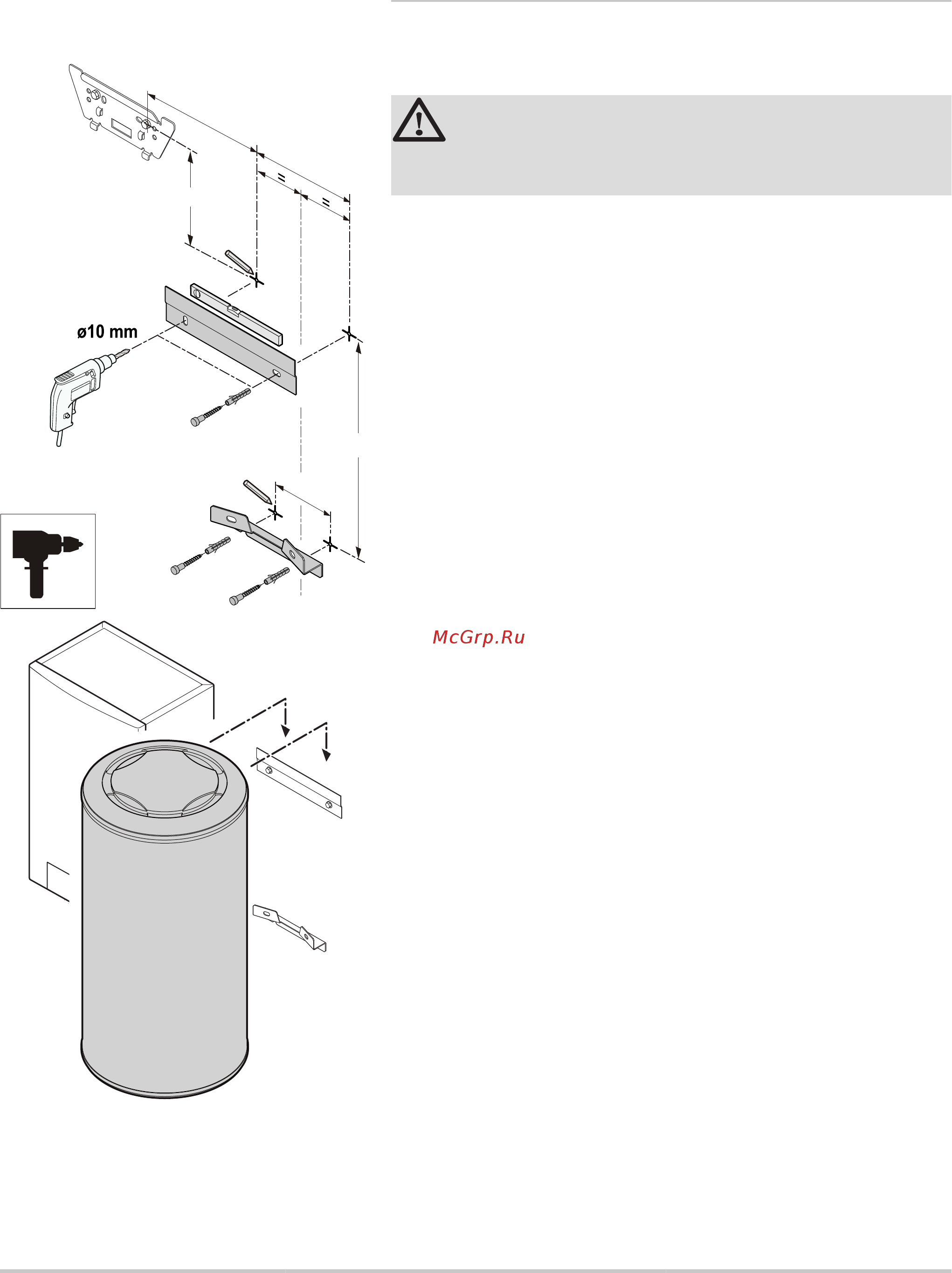

2. Использовать поставляемую с водонагревателем настенную
планку как лекало для просверливания и отметить точки для
крепления.
Учитывать положение присоединительных патрубков и
патрубка отвода продуктов сгорания котла.
¼
См. инструкцию по установке и техническому
обслуживанию котла.
3. Просверлить 4 отверстия диаметром 10 мм.
4. Забить дюбеля диаметром 10 мм.
5. Закрепить при помощи поставляемых винтов.
6. Установить котёл.
¼
См. инструкцию по установке и техническому
обслуживанию котла.
7. Навесить водонагреватель.
C003382-A
360
177
154
550
120
C003383-A
BMR80 4. Установка
19/01/2016 - 300008933-001-05
18
