3.2.3 Циркуляционный насос горячей санитарно-технической
воды
Примечание
Наилучшее значение для самых эффективных циркуляцион
ных насосов - EEI ≤ 0,20.
3.2.4 Размеры и подключения

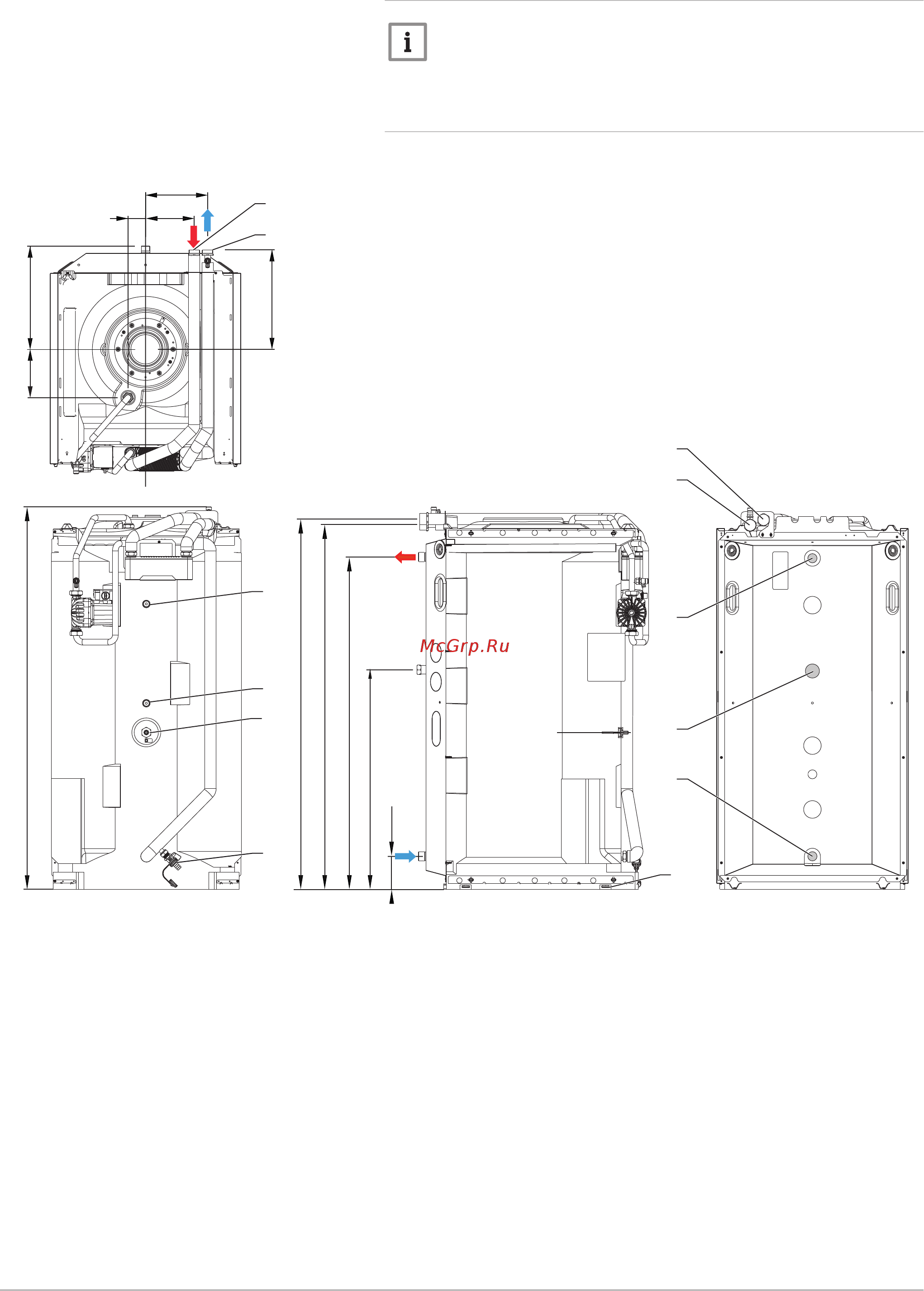

Рис.2 Размеры и подключения водонагревателя горячей санитарно-технической воды 200GHL
MW-4000038-1
325
152
312.5
153
195
55
1193
103.5
1037
1138.5
1155.5
685.5
6
2
1
2
1
7
8
9
10
3
5
4
1 Выход пластинчатого теплообменника
2 Вход пластинчатого теплообменника
3 Выход горячей санитарно-технической воды G
3/4"
4 Рециркуляция G 3/4”
5 Вход холодной санитарно-технической воды G
3/4"
6 Верхнее место для установки датчика температу
ры водонагревателя
7 Нижнее место для установки датчика температу
ры водонагревателя
8 Анод с наводимым током
9 Сливной кран водонагревателя G 1/2"
10 Регулируемая ножка - 10-30 мм от пола
3 Технические характеристики
7628363 - v03 - 07072015 200GHL 13
