Примечание
6. Выполнить подсоединение к холодной санитарно-технической
воде.
Смотри
Гидравлическая схема установки приведена в руководстве по
установке и техобслуживанию для теплового насоса.
Отводящий трубопровод группы безопасности
Чтобы избежать торможения стекания воды в случае повышения да
вления:
Отводящий трубопровод группы безопасности должен выходить на
открытый воздух в защищенное от замораживания место и иметь
постоянный уклон книзу.
Сечение отводящего трубопровода группы безопасности должно
быть не меньше, чем сечение выходного отверстия группы безопас
ности.
Описание группы безопасности
9 Запорный кран
17 Сливной кран
27 Обратный клапан
28 Вход холодной санитарно-технической воды
29 Редуктор давления
30 Группа безопасности
54 Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
55 Герметичный мембранный предохранительный клапан сани
тарно-технической воды, настроенный на 7 бар
Подбор группы безопасности
Диаметр группы безопасности и её присоединения к водонагревате
лю должны быть не меньше, чем диаметр входа холодной санитарно-
технической воды водонагревателя.
6.4.2 Подключение водонагревателя санитарно-технической
воды к тепловому насосу
Смотри
Инструкции для набора для подключения водонагревателя са
нитарно-технической воды к тепловому насосу.
6.4.3 Подключение контура ГВС
Предупреждение
При подключении необходимо соблюдать соответствующие
нормы и местные директивы.
Внимание
Если распределительные трубопроводы выполнены из меди,
то для предотвращения любой коррозии на уровне соедине
ния установить втулку из стали, чугуна или изолирующего ма
териала между выходом горячей санитарно-технической воды
водонагревателя и трубопроводом.
Внимание
Максимальная температура в точке водоразбора: мы напоми
наем, что с целью защиты потребителя максимальная темпе
ратура горячей санитарно-технической воды в точке водораз
бора регламентируется специальными нормами в стране про
дажи. Эти особые требования должны соблюдаться при уста
новке.

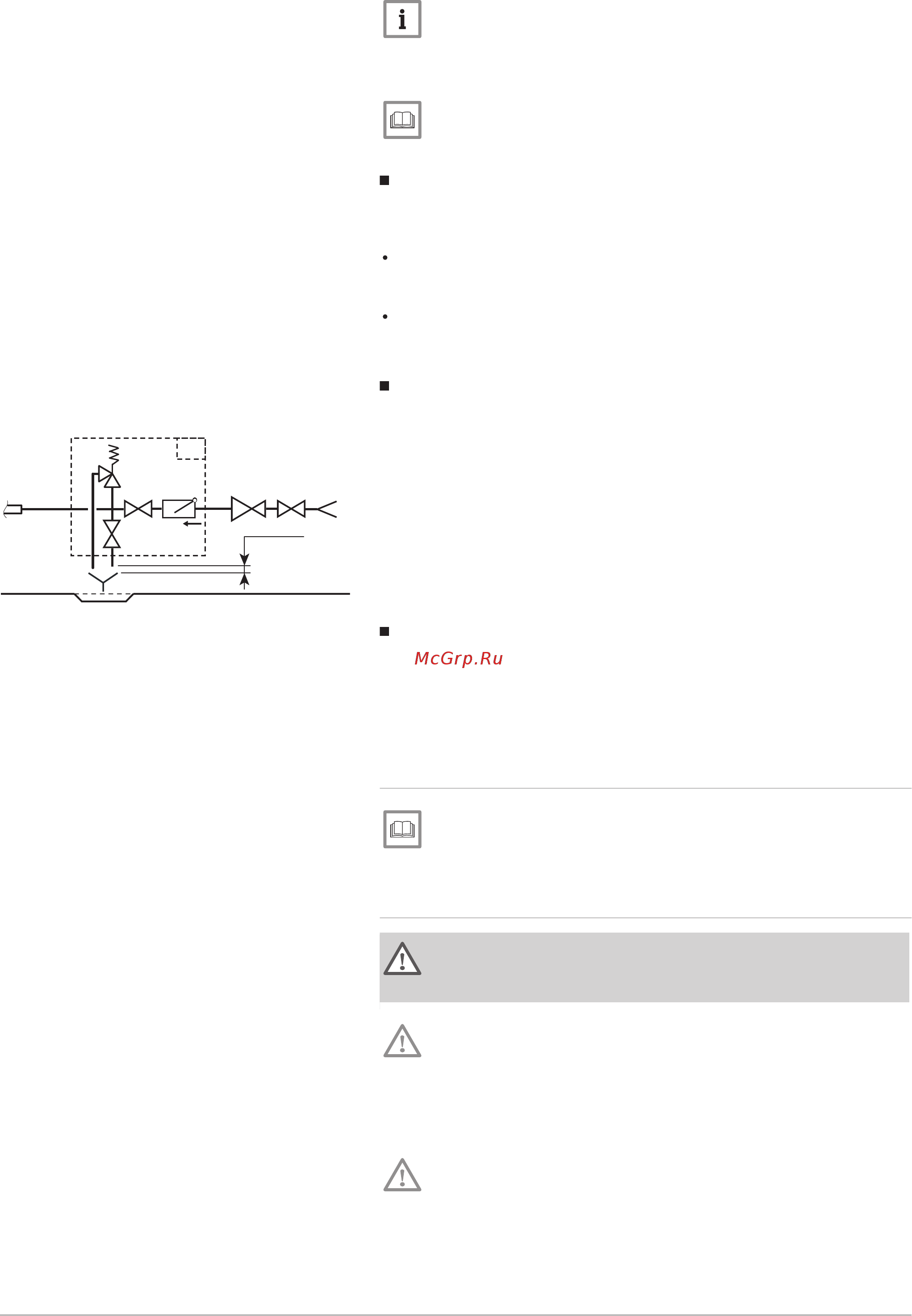

Рис.15 Группа безопасности
L000370-C
(54)
2 cm
99
55
29
17
27
30
28
6 Установка
7628363 - v03 - 07072015 200GHL 25
