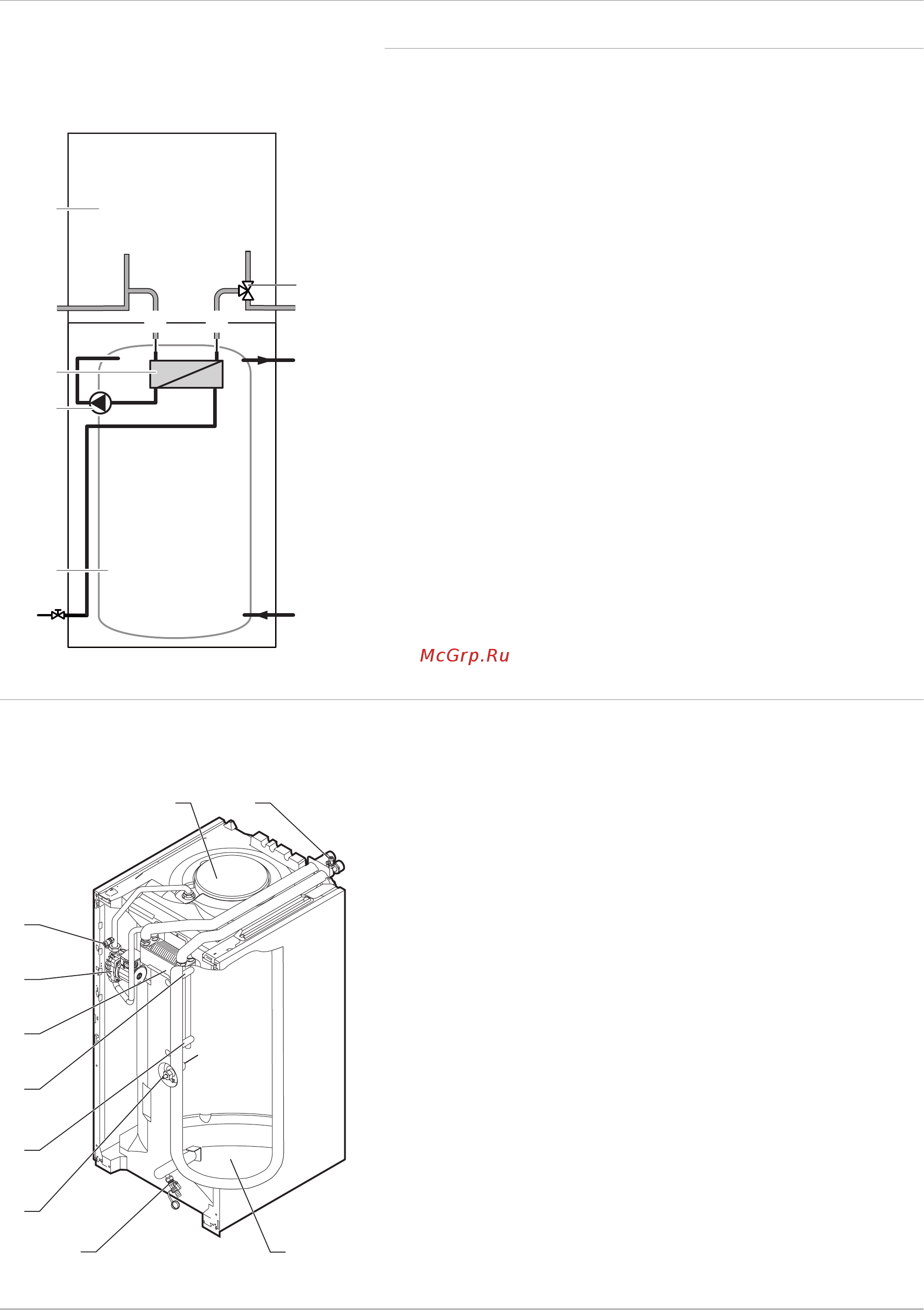

4.2 Принцип действия
4.2.1 Принципиальная схема
1 Вход холодной санитарно-технической воды
2 Пластинчатый теплообменник
3 Подающая линия контура отопления
4 Вход пластинчатого теплообменника
5 Выход пластинчатого теплообменника
6 Обратная линия контура отопления
7 3-ходовой клапан
8 Циркуляционный насос горячей санитарно-технической воды
9 Водонагреватель горячей санитарно-технической воды
200GHL
10 Выход горячей воды водонагревателя горячей санитарно-тех
нической воды
11 Тепловой насос
17 Сливной кран
4.3 Основные компоненты
1 Циркуляционный насос горячей санитарно-технической воды
2 Анод с наводимым током
3 Сливной кран водонагревателя, G 1/2"
4 Пластинчатый теплообменник
5 Верхнее место для установки датчика температуры горячей
санитарно-технической воды
6 Нижнее место для установки датчика температуры горячей са
нитарно-технической воды
7 Водонагреватель горячей санитарно-технической воды
8 Теплоизоляция лючка
9 Воздухоотводчики
Рис.3 Принцип работы водонагревателя
горячей санитарно-технической
воды 200GHL
MW-4000044-2
7
3
1
2
8
9
17
4
5
6
10
11
Рис.4 Основные компоненты водонагре
вателя горячей санитарно-техни
ческой воды 200GHL
MW-4000039-2
8
9
1
5
6
9
4
2
3
7
4 Описание оборудования
7628363 - v03 - 07072015 200GHL 15
