5.3 Выбор места для установки
5.3.1 Идентификационная табличка
Идентификационная табличка должна быть всегда доступна. По ней
можно определить оборудование. Она содержит следующую инфор
мацию:
Тип водонагревателя горячей санитарно-технической воды
Дата производства (год - неделя)
Серийный номер
Примечание
Никогда не срывать и не заклеивать этикетки и идентифика
ционные таблички,наклеенные на оборудование. Этикетки и
идентификационные таблички должны быть читаемыми в те
чение всего срока службы оборудования.
Немедленно заменить нечитаемые или поврежденные на
клейки с инструкциями.
5.3.2
Общее пространство, необходимое для водонагревате
ля горячей санитарно-технической воды
Водонагреватель горячей санитарно-технической воды можно устано
вить справа, слева или под тепловым насосом в соответствии с ва
шей установкой и доступным пространством.
Смотри
Инструкция по установке и техническому обслуживанию для
теплового насоса.
(1) Расстояние может изменяться в зависимости от подключенно
го дополнительного оборудования
Если водонагреватель горячей санитарно-технической воды уста
новлен слева от теплового насоса, то оставить максимум 600 мм
между тепловым насосом и водонагревателем для облегчения до
ступа к патрубкам подающей и обратной линий геотермальных зон
дов теплового насоса.
Если водонагреватель горячей санитарно-технической воды уста
новлен справа от теплового насоса, то оставить расстояние
100...600 мм между тепловым насосом и водонагревателем.

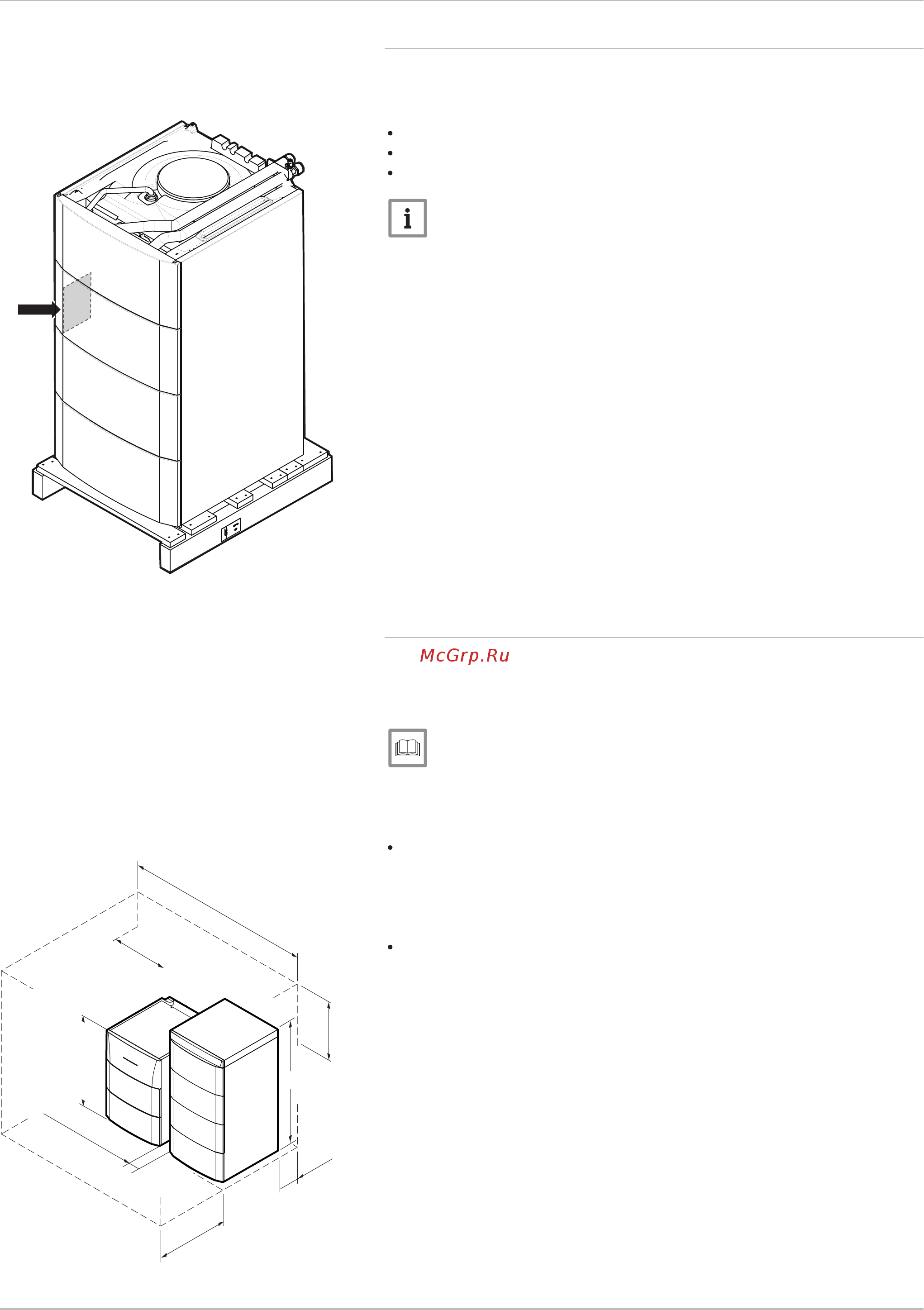

Рис.5 Расположение идентификацион
ной таблички
MW-4000040-1
Рис.6 Тепловой насос установлен рядом
с водонагревателем горячей сани
тарно-технической воды
MW-6000041-1
min.1800 max.2300
m
in.500
320
(1
)
min.
250
844
500
min.100 max.600
1201
5 Перед установкой
18 200GHL 7628363 - v03 - 07072015
