Примечание
Температурные датчики и контактные пружины находятся в
пакете с инструкцией.
2. Выбрать цвет для каждого температурного датчика и закрепить
на них по две самоклеющиеся ленты одного и того же цвета на
каждом конце кабеля.
Примечание
Эти ленты находятся в пакете с инструкцией и помогают опре
делить местоположение датчиков после их подключения к
тепловому насосу.
Примечание
Если в системе более одного датчика, то каждый из них дол
жен иметь свой цвет.
3. Вставить температурные датчики, обращая внимание на то, что
бы они были правильно расположены в своих гильзах.
4. Проверить правильную установку датчиков в гильзах.
5. Провести кабель через кабельный ввод с правой стороны обо
рудования.
6.4 Присоединение по воде
6.4.1 Подключение водонагревателя горячей санитарно-тех
нической воды к водопроводу холодной воды
1. Промыть входные трубы холодной воды во избежание попада
ния в бак металлических или иных частиц.
2. Выполнить гидравлическую отсечку контура водонагревателя с
помощью запорного крана для облегчения технического обслу
живания водонагревателя горячей санитарно-технической во
ды.
3. Необходимо установить редуктор давления, если входное да
вление превышает 80% от давления срабатывания предохрани
тельного клапана или группы безопасности (например, 0,55 МПа
(5,5 бар) для группы безопасности на 0,7 МПа (7 бар)).
Внимание
Редуктор давления должен быть установлен до оборудования
и после водяного счетчика для того, чтобы во всех трубопро
водах установки было одинаковое давление
4. Установить обратный клапан между группой безопасности и ре
дуктором давления во избежание обратного потока от водона
гревателя горячей санитарно-технической воды в контур холод
ной санитарно-технической воды.
5. На входе холодной воды рядом с водонагревателем установить
мембранный предохранительный клапан, настроенный на 0,7
МПа (7 бар) (не поставляется) так, чтобы доступ к нему был
простым.
Внимание
Между водонагревателем горячей санитарно-технической во
ды и его предохранительным клапаном или группой безопас
ности не должно быть никакой запорной арматуры
Примечание
Установить предохранительный клапан над водонагревате
лем во избежание необходимости опорожнять водонагрева
тель во время работ.
Примечание
Предусмотреть отвод воды в котельной, а также воронку-си
фон для группы безопасности.

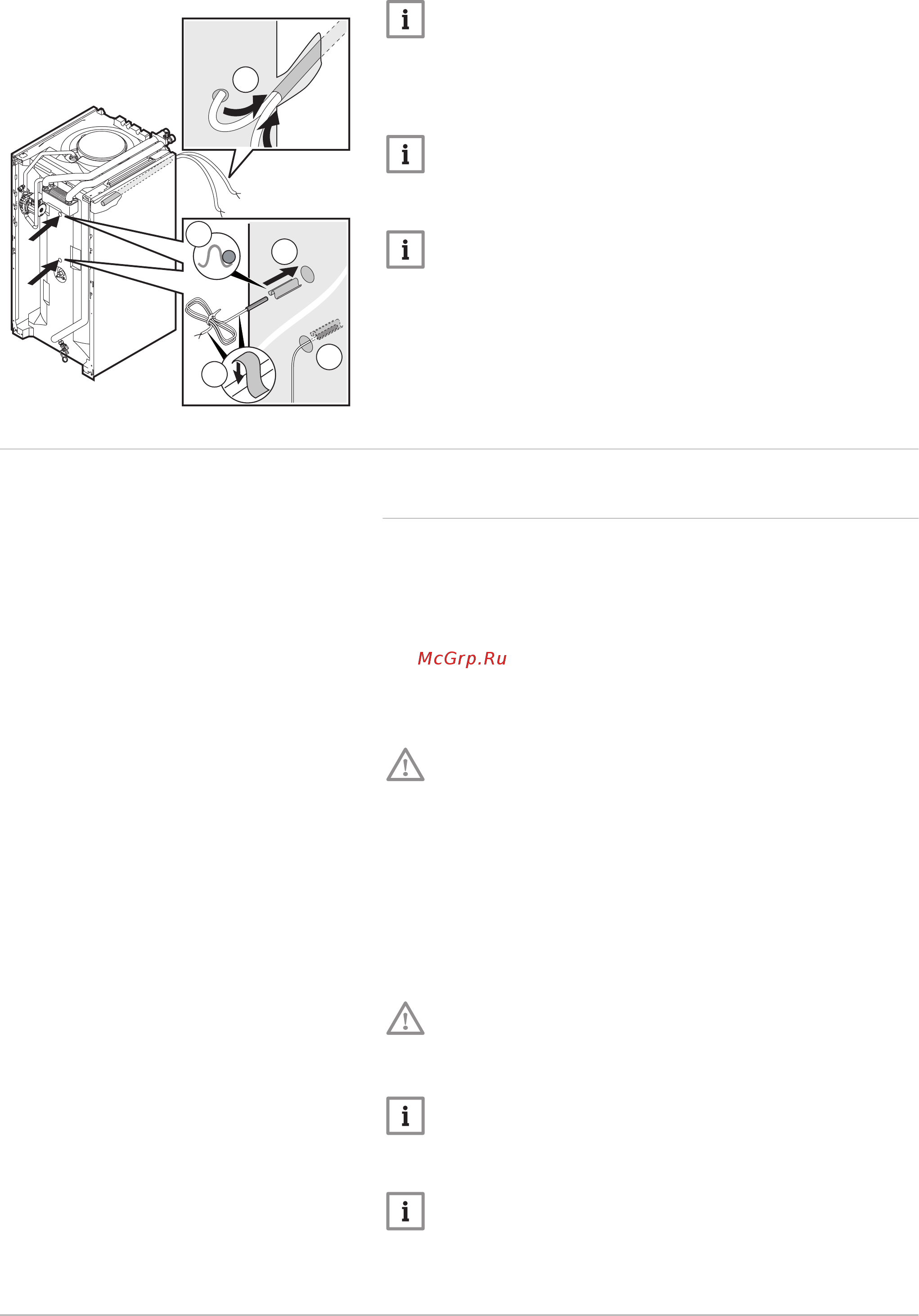

Рис.14 Установка датчиков температуры
MW-4000045-2
5
1
3
4
2
6 Установка
24 200GHL 7628363 - v03 - 07072015
