4.2 Принцип действия

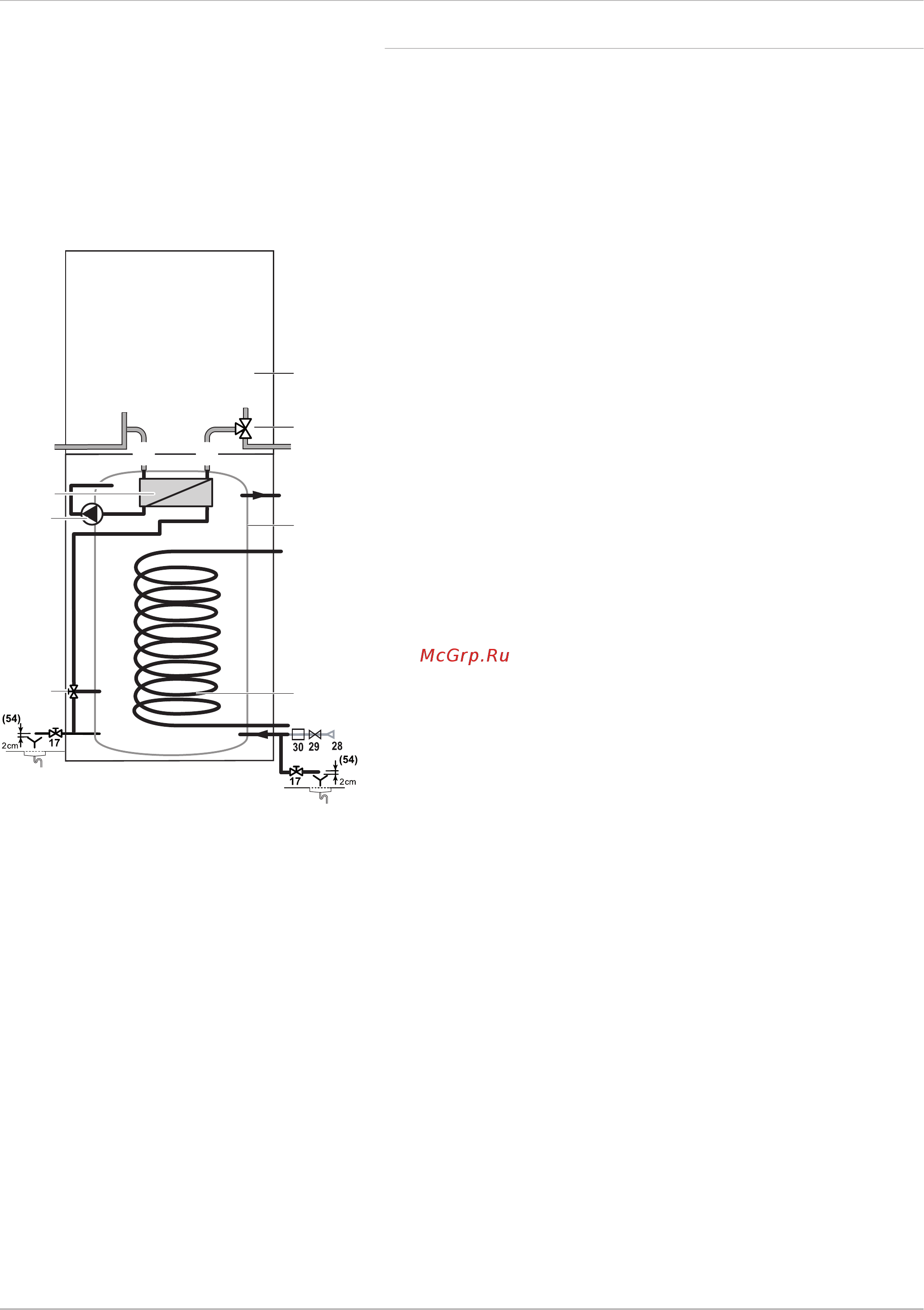

4.2.1 Принципиальная схема
1 Циркуляционный насос горячей санитарно-технической воды
2 Пластинчатый теплообменник
3 Обратная линия контура отопления
4 Выход пластинчатого теплообменника
5 Вход пластинчатого теплообменника
6 Подающая линия контура отопления
7 3-ходовоq клапан
8 Выход горячей санитарно-технической воды
9 Водонагреватель горячей санитарно-технической воды
200GSHL
10 Вход теплообменника солнечной установки
11 Теплообменник солнечной установки
12 Выход теплообменника солнечной установки
13 Клапан настройки режима отопления
14 Тепловой насос
17 Заполнение и слив контура санитарно-технической воды
28 Вход холодной санитарно-технической воды
29 Редуктор давления
30 Группа безопасности, настроенная на 0,7 МПа (7 бар)
54 Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
Рис.4 Принцип работы водонагревателя
горячей санитарно-технической
воды солнечной установки
MW-4000060-3
1
7
14
3
8
10
4 5
6
13
2
11
9
12
4 Описание оборудования
7628375 - v02 - 07072015 200GSHL 15
