Внимание
Между водонагревателем горячей санитарно-технической во
ды и его предохранительным клапаном или группой безопас
ности не должно быть никакой запорной арматуры
Примечание
Установить предохранительный клапан над водонагревате
лем во избежание необходимости опорожнять водонагрева
тель во время работ.
Примечание
Предусмотреть отвод воды в котельной, а также воронку-си
фон для группы безопасности.
Примечание
6. Выполнить подсоединение к холодной санитарно-технической
воде.
Смотри
Гидравлическая схема установки приведена в руководстве по
установке и техобслуживанию для теплового насоса.
Отводящий трубопровод группы безопасности
Чтобы избежать торможения стекания воды в случае повышения да
вления:
Отводящий трубопровод группы безопасности должен выходить на
открытый воздух в защищенное от замораживания место и иметь
постоянный уклон книзу.
Сечение отводящего трубопровода группы безопасности должно
быть не меньше, чем сечение выходного отверстия группы безопас
ности.
Описание группы безопасности
9 Запорный кран
17 Сливной кран
27 Обратный клапан
28 Вход холодной санитарно-технической воды
29 Редуктор давления
30 Группа безопасности
54 Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
55 Герметичный мембранный предохранительный клапан сани
тарно-технической воды, настроенный на 7 бар
Подбор группы безопасности
Диаметр группы безопасности и её присоединения к водонагревате
лю должны быть не меньше, чем диаметр входа холодной санитарно-
технической воды водонагревателя.

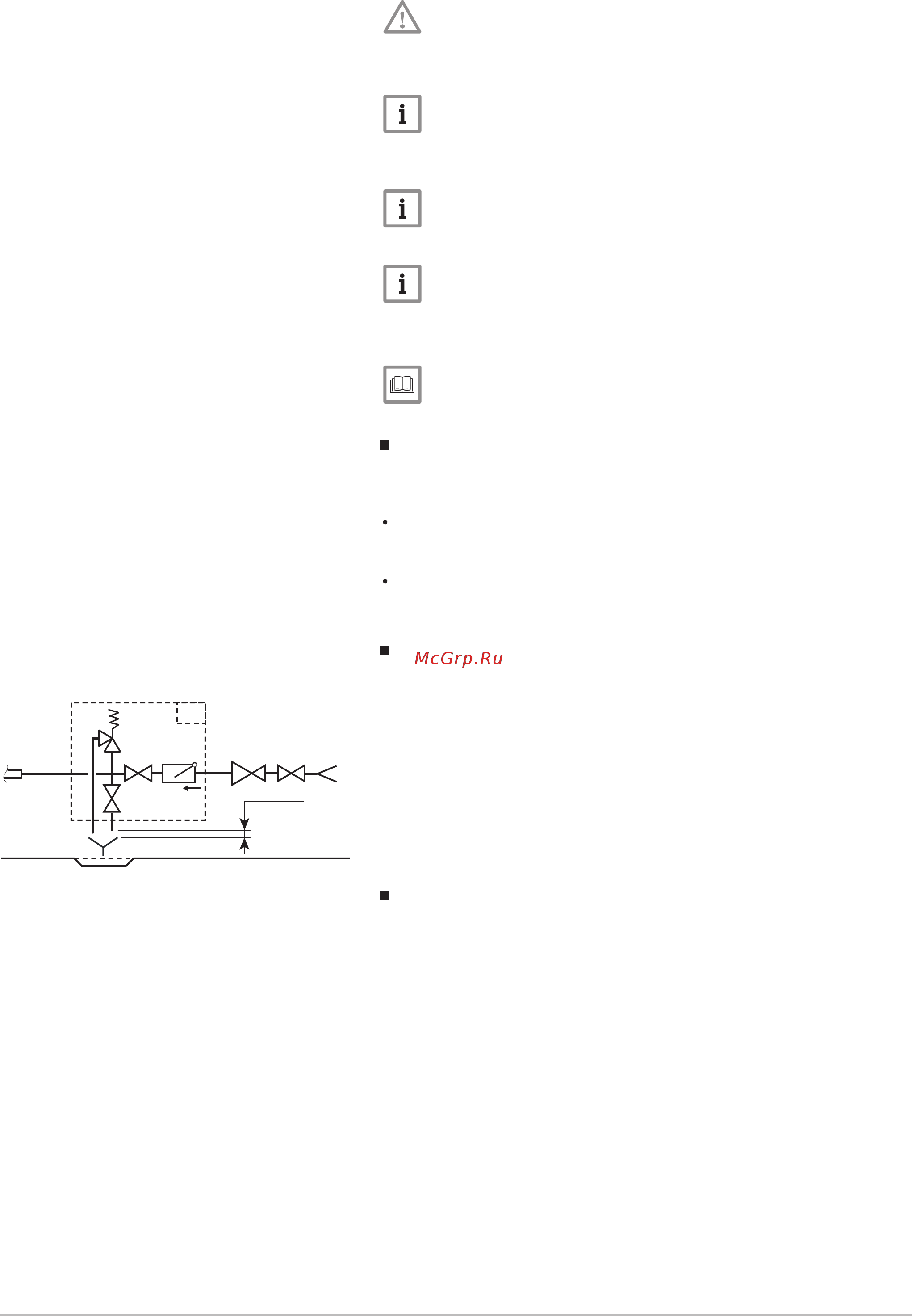

Рис.17 Группа безопасности
L000370-C
(54)
2 cm
99
55
29
17
27
30
28
7 Установка
26 200GSHL 7628375 - v02 - 07072015
