Более подробно - см.
Общее пространство, необходимое для водонагревателя го
рячей санитарно-технической воды, Страница 18
7.3 Подготовка
7.3.1 Установка датчиков температуры ГВС
1. Вставить контактные пружины в приёмные гильзы для датчиков
температуры.
Примечание
Температурные датчики и контактные пружины находятся в
пакете с инструкцией.
2. Выбрать цвет для каждого температурного датчика и закрепить
на них по две самоклеющиеся ленты одного и того же цвета на
каждом конце кабеля.
Примечание
Эти ленты находятся в пакете с инструкцией. Они помогают
определить местоположение кабелей датчиков после их под
ключения к тепловому насосу.
3. Вставить температурные датчики, обращая внимание на то, что
бы они были правильно расположены в своих гильзах.
4. Проверить, что датчики температуры и приёмные гильзы для
датчиков правильно установлены и подключены.
5. Провести кабель через кабельный ввод с правой стороны обо
рудования.
7.4 Присоединение по воде
7.4.1
Подключение водонагревателя горячей санитарно-тех
нической воды к водопроводу холодной воды
1. Промыть входные трубы холодной воды во избежание попада
ния в бак металлических или иных частиц.
2. Выполнить гидравлическую отсечку контура водонагревателя с
помощью запорного крана для облегчения технического обслу
живания водонагревателя горячей санитарно-технической во
ды.
3. Необходимо установить редуктор давления, если входное да
вление превышает 80% от давления срабатывания предохрани
тельного клапана или группы безопасности (например, 0,55 МПа
(5,5 бар) для группы безопасности на 0,7 МПа (7 бар)).
Внимание
Редуктор давления должен быть установлен до оборудования
и после водяного счетчика для того, чтобы во всех трубопро
водах установки было одинаковое давление
4. Установить обратный клапан между группой безопасности и ре
дуктором давления во избежание обратного потока от водона
гревателя горячей санитарно-технической воды в контур холод
ной санитарно-технической воды.
5. На входе холодной воды рядом с водонагревателем установить
мембранный предохранительный клапан, настроенный на 0,7
МПа (7 бар) (не поставляется) так, чтобы доступ к нему был
простым.

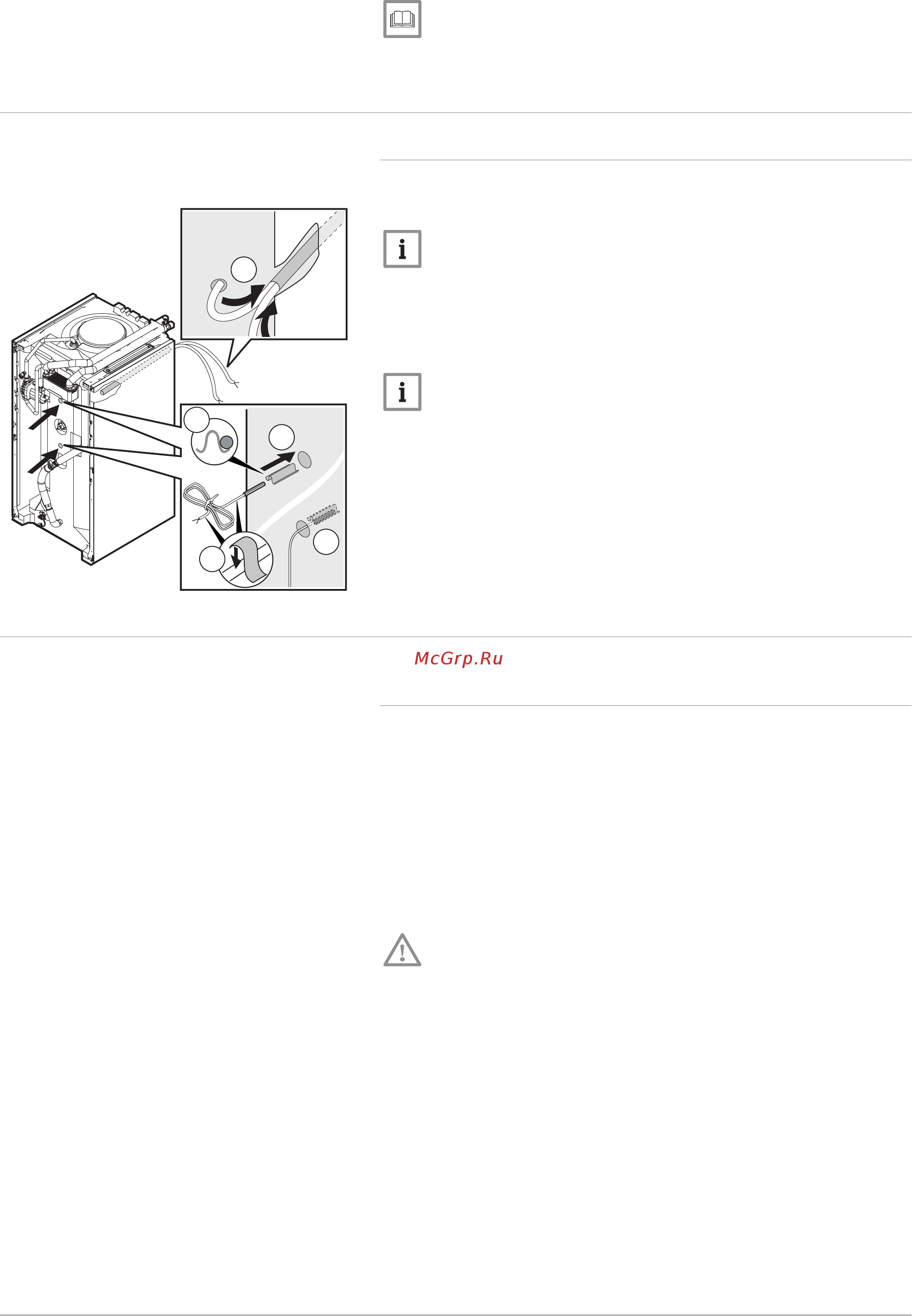

Рис.16 Установка датчиков температуры
MW-4000070-1
5
1
3
4
2
7 Установка
7628375 - v02 - 07072015 200GSHL 25
