De Dietrich GSHP 15 TR/ B 200 GSHL [29/48] Подключение датчиков температуры к тепловому насосу
![De Dietrich GSHP 15 TR/ B 200 GSHL [29/48] Подключение датчиков температуры к тепловому насосу](/views2/1464290/page29/bg1d.png)
7.6.2 Подключение датчиков температуры к тепловому насо
су
1. Подключить датчики температуры к соответствующим клеммам
теплового насоса при помощи разъёмов, которые находятся в
пакета с инструкцией.
Смотри
Инструкция по установке и техническому обслуживанию для
теплового насоса.
7.6.3
Подключение анода с наводимым током к тепловому на
сосу
1. Подключить непосредственно к аноду
2. Удалить винт и утилизировать шайбу.
3. Заменить шайбу, подсоединить нейтраль и установить винт.
4. Провести кабель через кабельный ввод с правой стороны обо
рудования.
5. Подключить кабель к соответствующей клемме теплового насо
са при помощи разъёма, который находится в пакете с инструк
цией.
Смотри
Инструкция по установке и техническому обслуживанию для
теплового насоса.

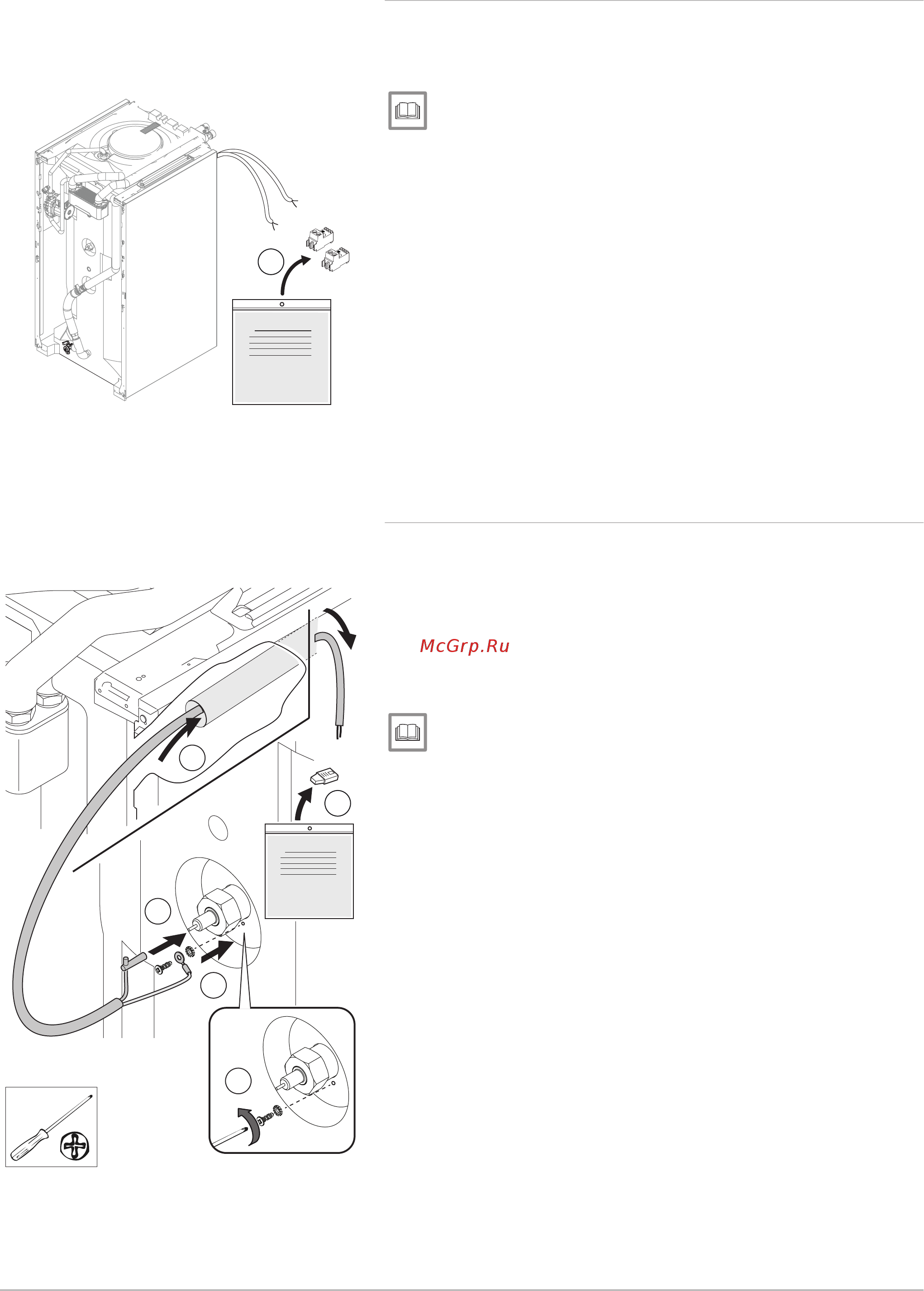

Рис.18 Подключение датчиков температу
ры
MW-6000449-1
1
Рис.19 Подключение анода с наводимым
током
MW-4000064-3
4
1
2
3
5
7 Установка
7628375 - v02 - 07072015 200GSHL 29
