7.6.4 Подключение насоса циркуляции контура горячей сани
тарно-технической воды
1. Подключите кабель питания к насосу циркуляции.
Примечание
Кабель находится в пакете с инструкцией.
2. Подключить кабель к кабельному вводу с левой стороны обору
дования.
3. Подключить кабель к соответствующей клемме теплового насо
са.
Смотри
Инструкция по установке и техническому обслуживанию для
теплового насоса.
7.7
Заполнение установки
7.7.1 Заполнение контура ГВС
Внимание
Перед заполнением водонагревателя горячей санитарно-тех
нической воды необходимо выполнить все гидравлические
подключения.
1. Промыть контур санитарно-технической воды через патрубок
входа холодной воды, расположенный с обратной стороны обо
рудования внизу.
2. Открыть воздухоотводчик, расположенный над циркуляционным
насосом контура ГВС.
3. Открыть кран горячей воды установки.
4. Полностью заполнить водонагреватель горячей санитарно-тех
нической воды через патрубок входа холодной воды.
Примечание
Вода будет вытекать из крана горячей воды и ручного возду
хоотводчика.
5. Когда вода будет вытекать спокойно и без шума в трубопрово
де, то закрыть воздухоотводчик и кран горячей воды.
6. Запустить циркуляционный насос контура ГВС.
Смотри
Инструкция по установке и техническому обслуживанию для
теплового насоса.
Примечание
Контур санитарно-технической воды находится под давле
нием (0,15-0,3 МПа (1,5-3 бар)). При необходимости, исполь
зовать этот клапан отвода большего объема воздуха.
7. Осторожно удалить воздух из трубопроводов горячей санитар
но-технической воды, выполнив пункты 2 - 5 для каждого крана
горячей воды в системе.
Примечание
Удаление воздуха из водонагревателя горячей санитарно-тех
нической воды и распределительной сети позволяет умень
шить шумы и толчки, вызванные заключенным внутри возду
хом, перемещающимся по трубам во время водоразбора

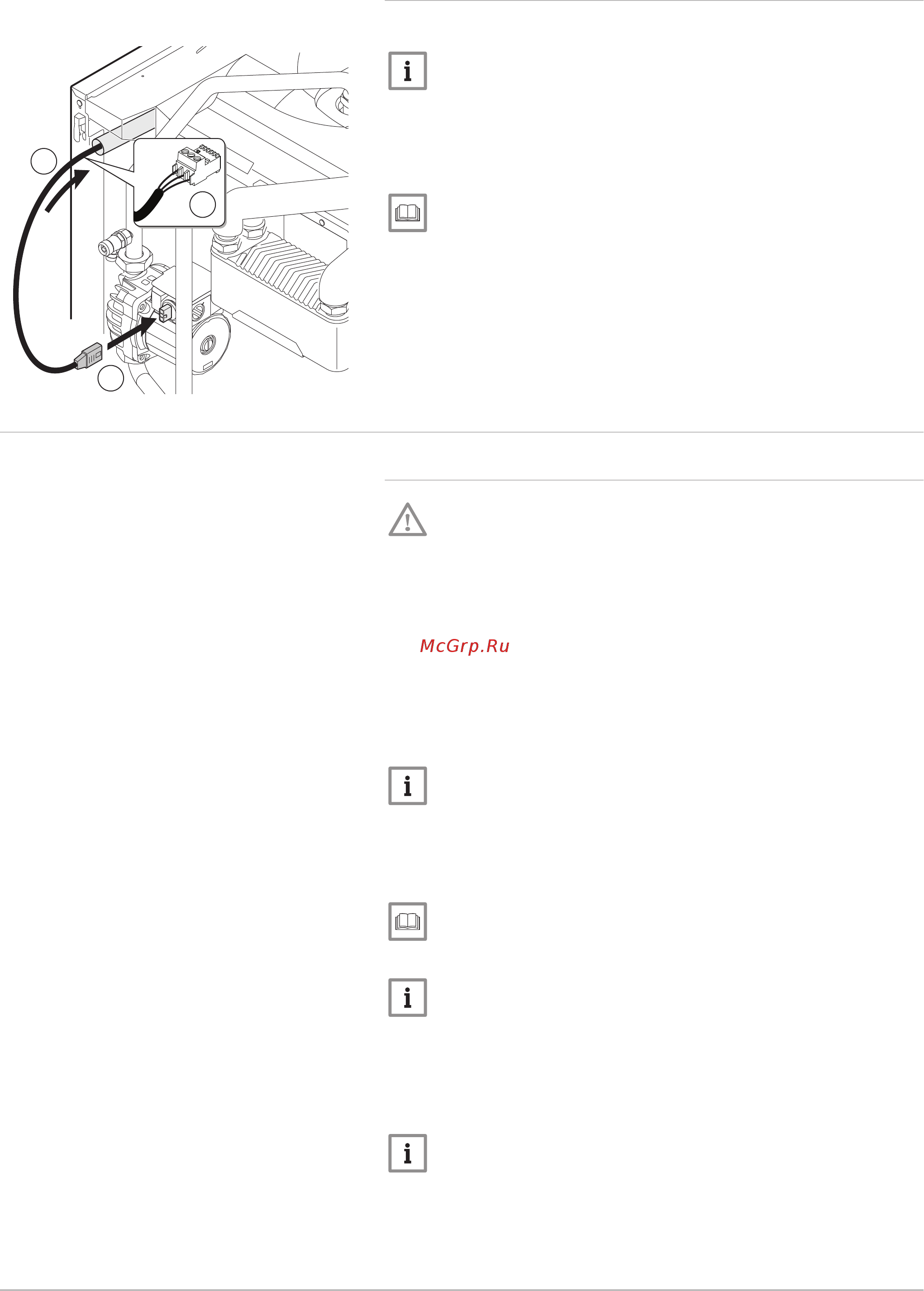

Рис.20 Подключение насоса циркуляции
2
1
MW-3000197-1
3
7 Установка
30 200GSHL 7628375 - v02 - 07072015
