3. Поднять водонагреватель и поставить его на пол в требуемом
месте.
4. Выровнять водонагреватель горячей санитарно-технической во
ды с помощью регулируемых ножек: диапазон выравнивания = 0
- 20 мм от пола.
(1) Диапазон регулировки: 0-20 мм от пола.

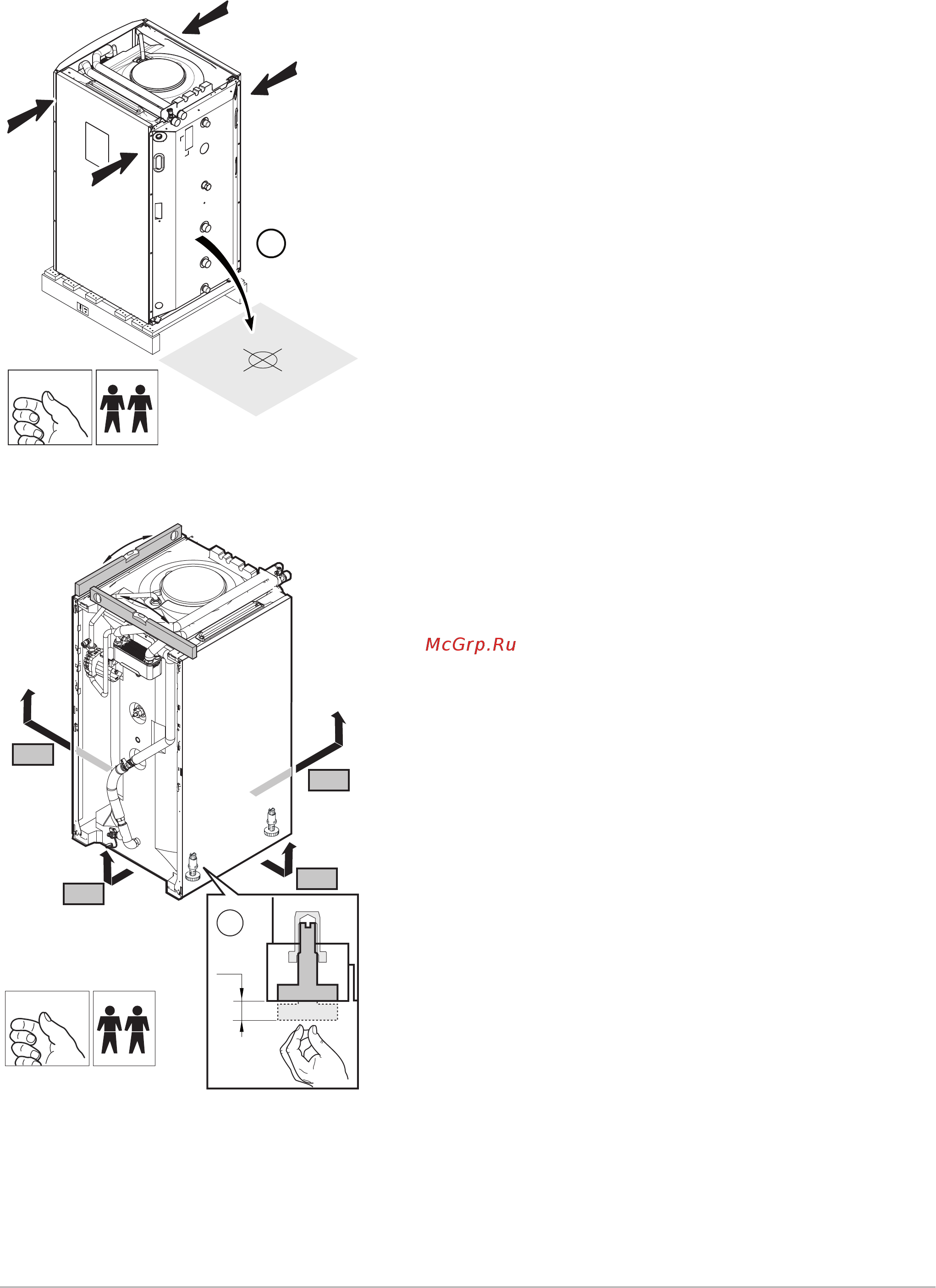

Рис.13 Размещение водонагревателя го
рячей санитарно-технической во
ды
MW-1000225-1
3
Рис.14 Выравнивание водонагревателя
горячей санитарно-технической
воды
YES
YES
NO
NO
MW-4000063-1
(1)
4
5 Перед установкой
22 200GSHL 7628375 - v02 - 07072015
