Например, любой усилитель мощности
необходимо заземлять отдельно от
этого изделия. Соединение
заземляющих проводов может
привести к возгоранию и/или
повреждению изделий после
разделения таких проводов.
• При замене плавкого предохранителя
убедитесь, что новый предохранитель
соответствует номинальной мощности,
указанной на этом изделии.
• Система не может быть установлена в
автомобиль, где отсутствует
положение ACC (дополнительно) в
переключателе зажигания.
• Во избежание короткого замыкания
обматывайте отсоединенный провод
изоляционной лентой. Особенно
важно заизолировать все
неиспользуемые провода
громкоговорителей. В противном
случае это может привести к
короткому замыканию.
• Информацию по вопросам
подключения к этому изделию
усилителя мощности и других
устройств см. в руководстве к
подключаемому устройству.
• Графический символ на изделии
означает постоянный ток.
• При включенном переключателе
зажигания (ACC ON) сигнал управления
проходит через синий/белый провод.
Подключите его к терминалу пульта
дистанционного управления системы
усилителя мощности, терминалу
управления реле автомобильной
антенны или терминалу управления
питанием усилителя мощности (макс.
300 мА 12 В пост. тока). Контрольный
сигнал проходит по синему/белому
проводу, даже если аудиоисточник
выключен.

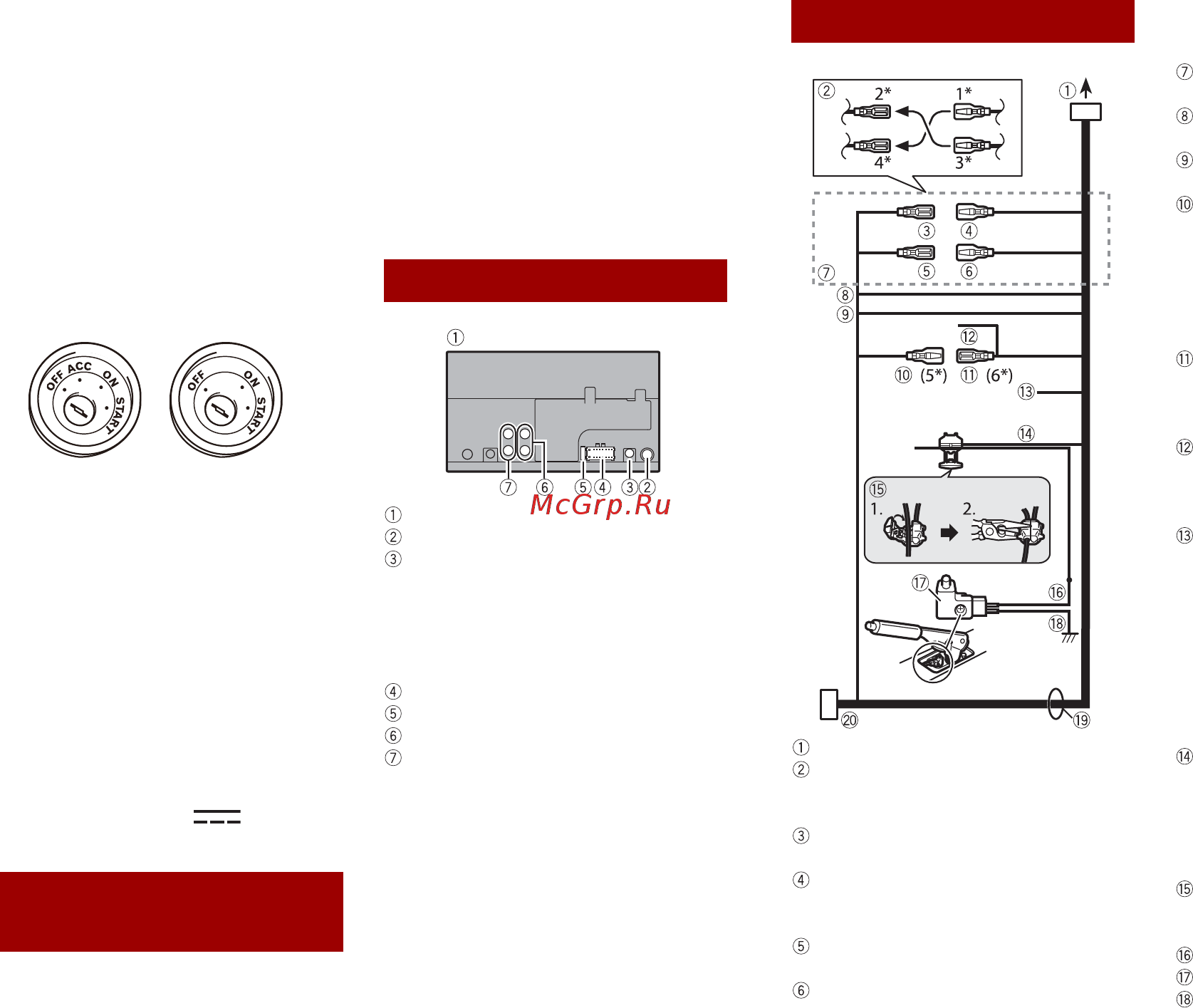

Это изделие
Гнездо антенны
Вход для подключения штатных
кнопок на руле при помощи
дополнительного адаптера для
управления данным изделием. Для
получения подробной информации
обратитесь к дилеру.
Источник питания
Предохранитель (10 А)
Фронтальный RCA выход
Тыловой RCA выход/RCA выход
сабвуфера
Внимание: синий/
белый провод
Положение
ACC
Положение ACC
отсутствует
Задняя панель
К источнику питания
Зависит от типа автомобиля, функция
2* и 4* могут различаться. В этом
случае подключите 1* к 4* и 3* к 2*.
Желтый (2*)
Запасная деталь (или аксессуар)
Желтый (1*)
Подключение к клемме источника
12 В постоянного тока.
Красный (4*)
Аксессуар (или запасная деталь)
Красный (3*)
Подключение к клемме, управляемой
переключателем зажигания (12 В
постоянного. тока).
Соединяйте между собой одинаковые
по цвету выводы.
Оранжевый/белый
К клемме переключения освещения.
Черный (заземление)
К корпусу (металл) автомобиля.
Синий/белый (5*)
Положение контакта разъема ISO
будет отличаться в зависимости от
типа автомобиля. Подключите 5* и 6*,
если контакт 5 – тип управления
антенной. В другом типе автомобиля
никогда не соединяйте 5* и 6*.
Синий/белый (6*)
Подключение к клемме управления
реле автомобильной антенны (макс.
300 мА 12 В пост. тока).
Синий/белый
Подключение к клемме управления
системой усилителя мощности (макс.
300 мА 12 В пост. тока).
Фиолетовый/белый
Из двух электрических проводов,
подключенных к задней лампе,
подключите один, в котором
изменяется напряжение при
положении рычага переключения
передач REVERSE (R). Данное
подключение позволяет устройству
распознавать движение автомобиля
вперед или назад.
Светло-зеленый
Используется для обнаружения
состояния ON/OFF ручного тормоза.
Этот вывод должен подключаться со
стороны подачи энергии
выключателя ручного тормоза.
Способ подключения
Зажмите вывод (1), затем плотно
зажмите с помощью острогубцев (2).
Сторона подачи энергии
Переключатель ручного тормоза
Сторона заземления
Силовой шнур
