подключений и надлежащей работе
системы.
• Запрещается устанавливать это
изделие в местах, подвергающихся
воздействию высоких температур или
влажности, например в местах:
–Ближайших к отопительным,
вентиляционным отверстиям или
диффузорам кондиционера.
–На которые попадает прямой
солнечный свет, например на
поверхности приборной панели.
–На которые может попадать дождь,
например возле двери или на полу
автомобиля.
• Устанавливайте это изделие
горизонтально на поверхности,
имеющей отклонение в пределах от 0
до 30 градусов (в пределах 5 градусов
влево или вправо). Ненадлежащая
установка блока на поверхности с
наклоном, превышающим указанные
отклонения, повышает вероятность
возникновения ошибок при
отображении местоположения
автомобиля и может ухудшать
характеристики отображения иным
способом.
• Чтобы обеспечить надлежащее
рассеивание тепла во время
использования данного изделия, при
выполнении установки следует
убедиться, что позади задней панели
оставлено достаточно свободного
пространства, и свернуть все
свободные кабели таким образом,
чтобы они не блокировали
вентиляционные отверстия.

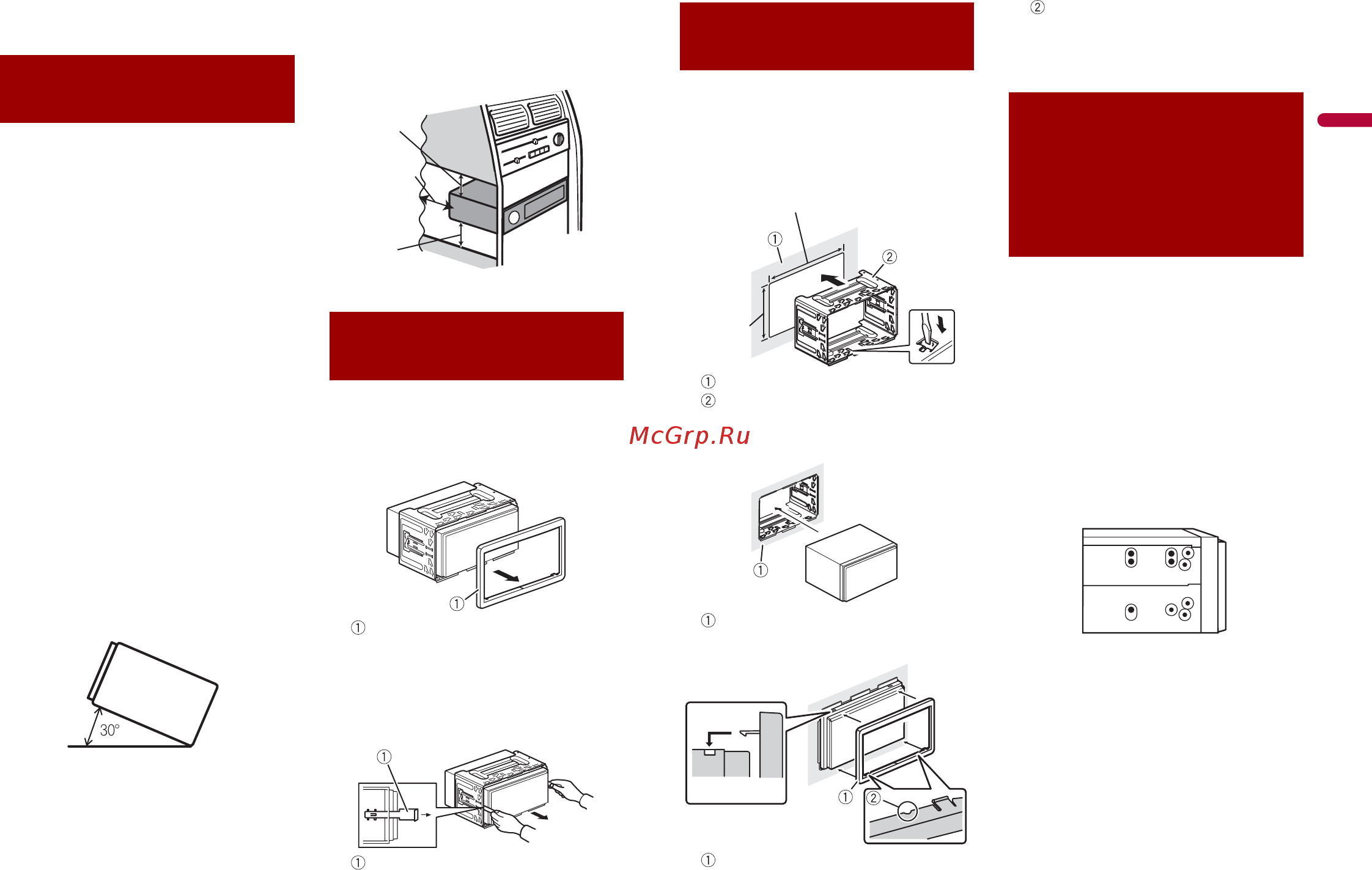

1 Снимите накладную рамку.
Чтобы снять накладную рамку,
потяните наружу ее верхнюю и
нижнюю части.
Накладная рамка
2 Вставьте прилагаемые ключи для
извлечения с обеих сторон
устройства до тех пор, пока они не
защелкнутся на месте.
3 Потяните устройство из держателя.
Ключ для извлечения
Рекомендации по
установке
Перед установкой
этого изделия
Оставьте
свободное
место
5 см
5 см
1 Вставьте держатель в приборную
панель.
2 Зафиксируйте монтажную обойму,
загнув металлические язычки (90°) с
помощью отвертки.
Приборная панель
Держатель
3 Установите это изделие в
держатель.
Приборная панель
4 Установите накладную рамку.
Накладная рамка
Паз
Установите накладную рамку
таким образом, чтобы сторона с
пазом была направлена вниз.
1 Установка этого изделия на
заводской кронштейн для
установки радиоблока.
Расположите это изделие таким
образом, чтобы отверстия для болтов
совпадали с отверстиями для болтов
на кронштейне, и затяните болты в
трех точках с каждой стороны.
Используйте либо винты со
сферической головкой большого
размера, либо винты с плоской
головкой, в зависимости от формы
отверстий для винтов на кронштейне.
Установка с помощью
держателя
112 мм
182 мм
Установка с
использованием
боковых отверстий
для винтов этого
изделия
