Pioneer PRS-A900 [14/100] Installation
![Pioneer PRS-A900 [14/100] Installation](/views2/1464913/page14/bge.png)

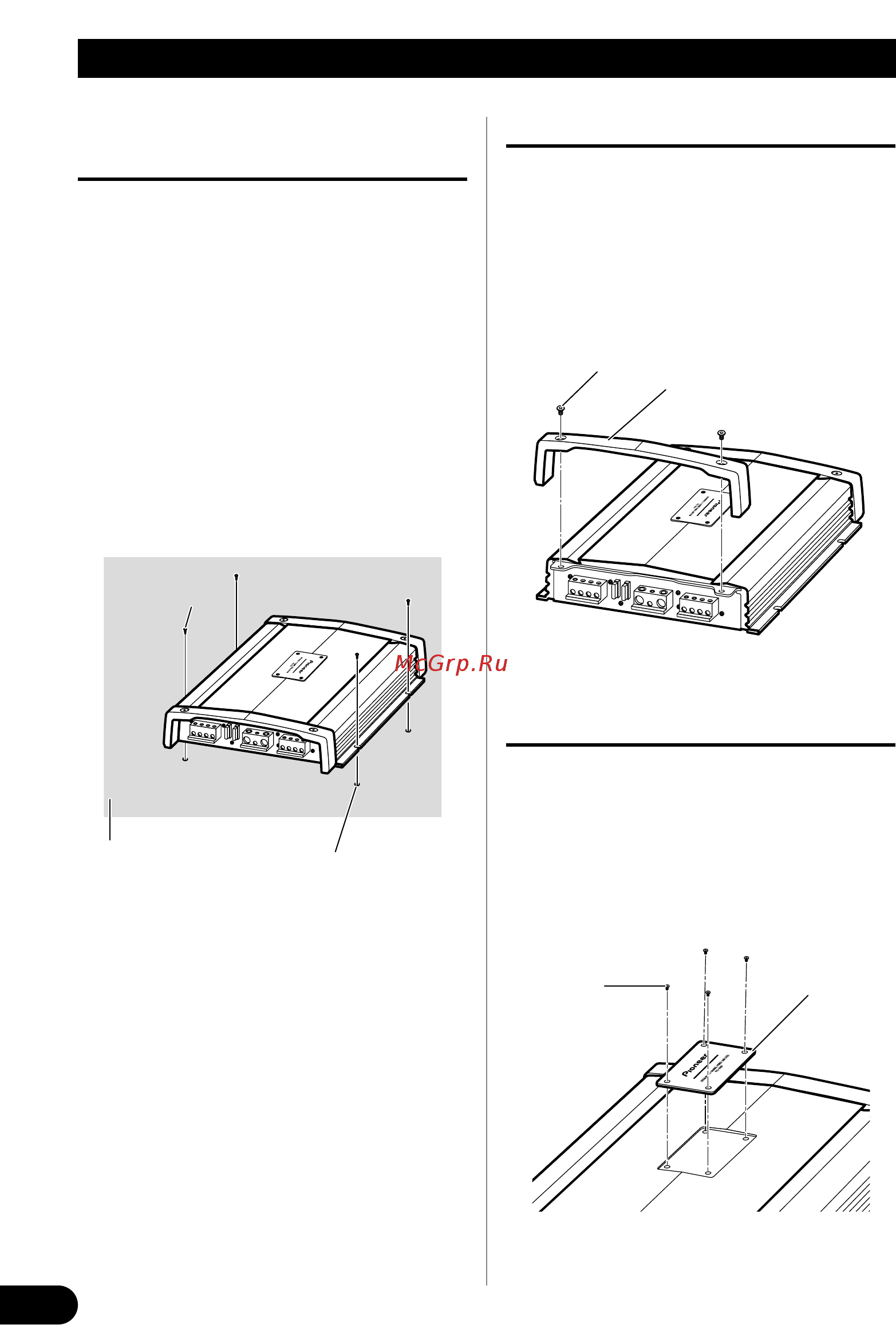

InstallationInstallation
Example of installation on the floor
mat or on the chassis
1. Place the amplifier where it is to be
installed. Insert the supplied tap-
ping screws (4 mm × 18 mm) into
the screw holes. Push on the screws
with a screwdriver so they make
marks where the installation holes
are to be located.
2. Drill 2.5 mm diameter holes at the
point marked, and install the ampli-
fier, either on the carpet or directly
to the chassis.
Replacing the terminal cover
1. Align the unit and terminal cover,
and insert the screw.
2. Tighten the screw with a 4 mm
hexagonal wrench.
Changing the Direction of the Badge
1. To remove the badge, loose screws
by using a 2 mm hexagonal wrench.
2. Change the direction of badge, and
then tighten the screws with a
hexagonal wrench.
Drill a 2.5 mm
diameter hole
Floor mat or chassis
Screw
Terminal Cover
Tapping screw
(4 mm × 18 mm)
Screw
Badge
13
