Conexión de la unidad

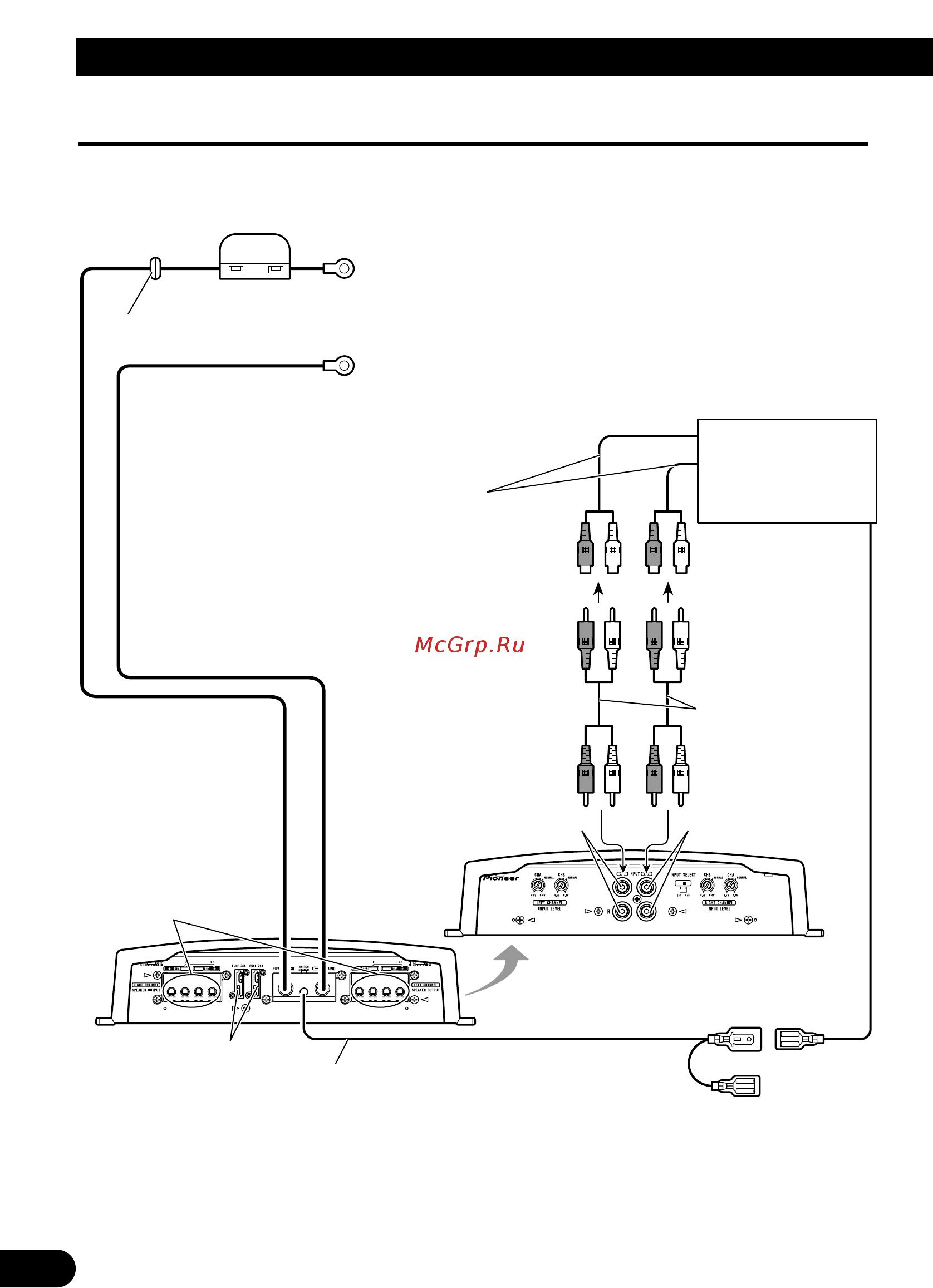

Diagrama de conexión
• Este diagrama muestra las conexiones utilizando la salida exterior (salida de altavoz de graves secundario).
Deslice el interruptor de entrada hacia la izquierda.
Ojal
Lado inverso
Fusible (25 A)
Estéreo de
automóvil con
tomas con conector
de salida RCA
Conexión de cable
con los enchufes de
conector RCA (en
venta por separado).
Terminal de salida de
altavoz
Vea la sección “Conexión
de los altavoces y cables
de entrada” para las
instrucciones de conexión
del altavoz.
Salida externa
Si se usa solamente un enchufe de
entrada, no conecte nada a la toma
de entrada RCA B.
Tomas de conector de
entrada RCA B
Tomas de conector de
entrada RCA A
Fusible (40 A × 2)
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto de
sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL).
El terminal hembra puede ser conectado al terminal de control del relé de
antena. Si el estéreo de automóvil no tiene un terminal de control remoto del
sistema, conecte el terminal macho al terminal de alimentación a través del
interruptor de encendido.
Cable de batería rojo especial [RD-228]
(en venta por separado)
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplificador
al terminal positivo (+) de la batería.
Cable de puesta a tierra (negro) [RD-228]
(en venta por separado)
Conecte a una carrocería metálica o chasis.
