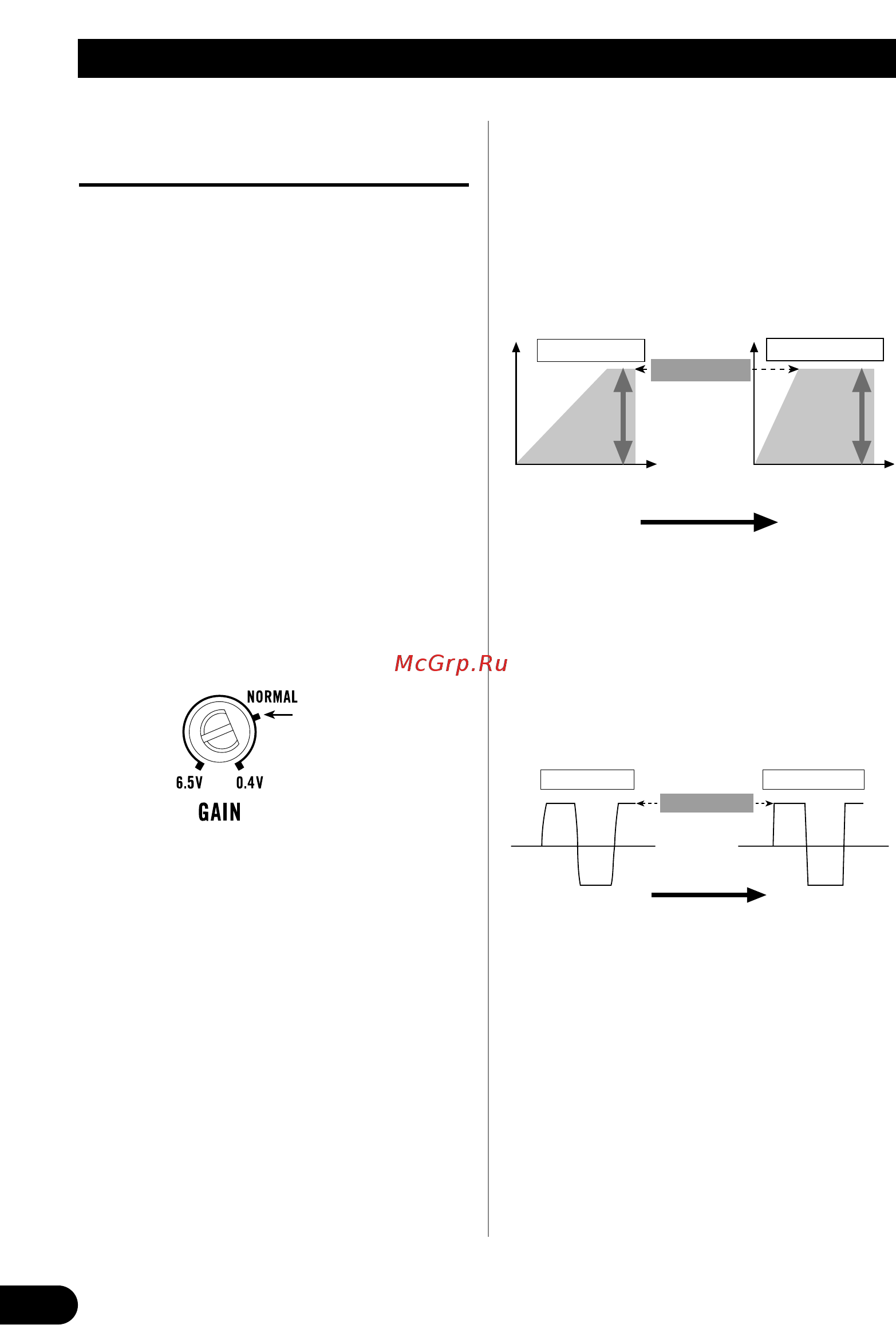

Ajuste de esta unidad
Configuración apropiada de la
ganancia
• Esta unidad está equipada con una función de pro-
tección para evitar el fallo de funcionamiento de
la propia unidad y de los altavoces debido a una
salida muy alta, uso inadecuado o conexión incor-
recta.
• Al producir el sonido a un volumen alto, etc., esta
función cortará la salida del sonido en algunos
segundos. Sin embargo, esto no es un fallo de fun-
cionamiento. Al bajar el volumen de la unidad
principal, se restaurará la salida del volumen.
• Si se corta la salida del sonido, puede que se
ajuste incorrectamente el control de ganancia de
esta unidad. Para asegurar la salida continua del
sonido al volumen aumentado de la unidad princi-
pal, ajuste el control de ganancia del amplificador
a una posición adecuada de acuerdo con el nivel
de salida máximo de la pre-salida de la unidad
principal.
Control de ganancia de esta unidad
No hay necesidad de disminuir el volumen de
la unidad principal y se controla una salida
muy alta.
Relación entre la ganancia del amplifi-
cador y la potencia de salida de la unidad
principal
• Si se eleva la ganancia del amplificador a un nivel
inadecuado, solamente la distorsión aumenta,
mientras la potencia aumenta solamente un poco.
Forma de onda de la señal con la salida de
volumen alto por el control de ganancia
del amplificador
• Cuando la salida alta de la forma de onda de señal
está con distorsión, si se eleva la ganancia del
amplificador, la potencia cambia solamente un
poco.
• Si disminuye el volumen de la unidad principal y
ajusta el control de ganancia del amplificador a
una posición adecuada, pero todavía se corta el
sonido de vez en cuando, póngase en contacto con
la Estación de Servicio PIONEER autorizada más
cercana.
Ganancia del
amplificador (normal)
Ganancia del
amplificador (máxima)
Forma de
onda de la
señal
Forma de
onda de la
señal
Potencia igual
Ganancia normal
Ganancia máxima
Ganancia del
amplificador
(normal)
Ganancia del
amplificador
(máxima)
Pasos de volumen de
la unidad principal
Potencia
Ganancia normal
Potencia
Pasos de volumen de
la unidad principal
Ganancia máxima
Potencia igual
Nivel de
pre-salida: 2 V
(Estándar: 500 mV)
