Инструкция по монтажу
10
6.8 Теплоизолирование трубопровода хладагента
Трубы линий газа и жидкости необходимо надлежащим образом
теплоизолировать.
1. Для теплоизоляции трубы линии газа необходимо использовать
материал с теплостойкостью не менее +120 °С.
2. Необходимо наложить плотный слой теплоизолирующего мате-
риала на все соединения трубы хладагента с патрубками внутрен-
него блока.

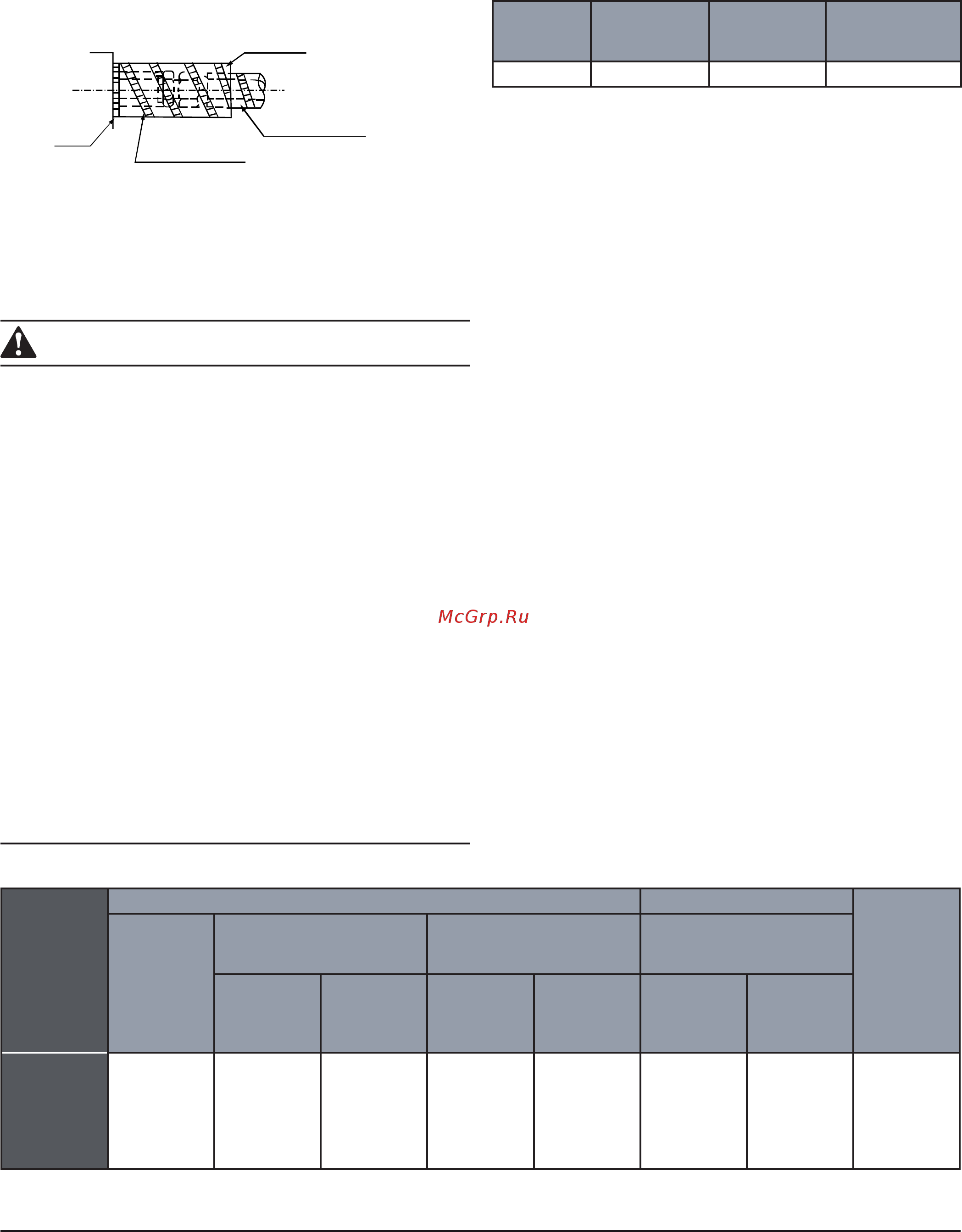

Рис. 6-6
Корпус блока
Крепление теплоизоляции
Труба хладагента
Отрезать
7. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
7.1 Электрические подключения
ПРЕДУПРЕЖДЕНИЕ
1. Электропитание внутреннего блока должно осуществляться от от-
дельного силового контура. Внешний источник питания блока дол-
жен быть заземлен.
2. Электромонтажные работы должны выполняться квалифициро-
ванными специалистами, имеющими все необходимые допуски, в
соответствии с действующими нормами и правилами.
3. Силовой контур должен быть оборудован устройством защитного от-
ключения фаз с воздушным зазором
не менее 3 мм между контактами.
4. В соответствии с действующими нормами и правилами в силовой
контур необходимо установить устройство защиты от утечки на
землю.
5. Запрещается объединять или перекрещивать силовые кабели и
кабели линии связи, а также прокладывать их в непосредственном
контакте с трубами хладагента или корпусами клапанов.
6. Длина стандартного кабеля
линии связи — 10 м. Если требуется
подключение кабеля большей длины, характеристики нового кабе-
ля должны соответствовать характеристикам стандартного кабеля.
Наращивание стандартного кабеля не рекомендуется. При необхо-
димости можно удлинить используемый кабель с помощью пайки и
изоленты.
7. Подача электроэнергии на внутренний блок допускается только
после завершения всех электромонтажных работ.
7.2 Параметры электропитания
1. Параметры силовых кабелей указаны в таблице далее. Если
сечение силового кабеля меньше указанного в табл. 7-1, может
произойти перегрев кабеля и пожар.
2. Параметры плавкого предохранителя указаны в табл. 7-2.
Табл. 7-2
Модель Номинальный
ток, А
Номинальное
напряжение, В
Максимальный
перепад напря-
жения, мВ
50T T5AL 5 250 100
7.3 Линия связи внутреннего и наружного блоков
1. Сигнальные кабели должны быть экранированы. В противном
случае возможно искажение сигнала вследствие помех.
2. Экраны всех сигнальных кабелей должны быть соединены между
собой и заземлены (см. рис. 7-1).
3. Непосредственный контакт между сигнальными кабелями и тру-
бопроводом хладагента, силовыми кабелями и т. д. не допускается.
При параллельной прокладке силовых и сигнальных кабелей
рас-
стояние между ними должно составлять не менее 300 мм.
4. Сигнальный кабель не должен образовывать петли.
5. При подключении сигнальных кабелей необходимо учитывать их
полярность.
6. В качестве кабеля межблочной связи необходимо использовать
3-жильный экранированный кабель (с проводами сечением не менее
0,75 мм
2
). При подключении кабеля межблочной связи необходимо
соблюдать его полярность.
7.4 Электропитание внутреннего блока
1. Внутренний блок подключается к выделенному контуру питания.
2. Внутренние блоки, работающие с одним и тем же наружным бло-
ком, должны подключаться к одному и тому же силовому контуру с
УЗО и вводным выключателем.
7.5 Изолирование электрозажимов
Электрозажимы следует изолировать с помощью теплоизолирующе-
го материала, входящего в комплект поставки. В противном случае
на зажимах возможно образование конденсата.
7.6 Подключение привода жалюзи
Подключение привода жалюзи панели блока осуществляется в со-
ответствии с инструкцией по монтажу панели.
7.7 Подключение кабелей к зажимам клеммной
колодки
Подключение осуществляется в соответствии со схемой подключе-
ния блока.
Произво-
дительность
блока
Параметры силовой цепи внутреннего блока Параметры линии связи
Параметры
линии зазем-
ления
Параметры
электропи-
тания
Выключатели Сечение силового кабеля
Кабель связи между
внутренним и наружным
блоками
Номин. ток
выключателя
Номин. ток
плавкого
предохрани-
теля
Длина до
20 м
Длина до
50 м
Кол-во
Тип и сече-
ние
2,2–7,1 кВт
1 фаза;
220–240 В;
50 Гц;
208–230 В;
60 Гц
16 А 10 А 2 × 4 мм
2
2 × 6 мм
2
1
3-жильный
экранирован-
ный кабель;
0,75 мм
2
1-жильный
кабель
сечением 2,5
мм
2
