Инструкция по монтажу
4
4. МОНТАЖ ВНУТРЕННЕГО БЛОКА
4.1 Выбор места установки
Место установки внутреннего блока должно отвечать следующим
требованиям:
• должно быть обеспечено необходимое пространство для мон-
тажа и технического обслуживания;
• поверхность потолка должна быть расположена горизонтально;
несущей способности межэтажных перекрытий должно быть
достаточно для того, чтобы выдержать вес блока;
• должны отсутствовать препятствия для циркуляции воздуха че-
рез блок; влияние наружного
воздуха на работу блока должно
быть минимально возможным;
• воздух из блока должен свободно распределяться по помещению;
• должен быть обеспечен удобный доступ к трубопроводам
хладагента и дренажной системы;
• блок не должен подвергаться непосредственному нагреву от
отопительных приборов.
• рекомендуется устанавливать внутренний блок на высоте
около 3 м над уровнем пола.
ПРЕДУПРЕЖДЕНИЕ
Наличие указанных далее факторов в месте установки внутреннего
блока может привести к сбою работы оборудования. При необходи-
мости установки оборудования в подобных условиях следует обра-
титься к поставщику оборудования за консультацией.
а. Наличие минеральных масел.
б.. Высокое содержание в воздухе солей (например, поблизости от
моря).
в. Содержание в воздухе сернистых соединений
(например, побли-
зости от термальных источников).
г. Значительные перепады напряжения в сети электропитания (на-
пример, на заводах и фабриках).
д. Установка оборудования на автотранспортных средствах.
е. Наличие в воздухе паров масел (например, на кухнях).
ж. Сильное электромагнитное излучение.
з. Наличие воспламеняемых веществ.
и. Наличие паров кислот или щелочей.
к. Прочие
неблагоприятные факторы.
Ɋɢɫ
500
500
00
00
ɉɨɬɨɥɨɤ
ɉɨɥ
2500

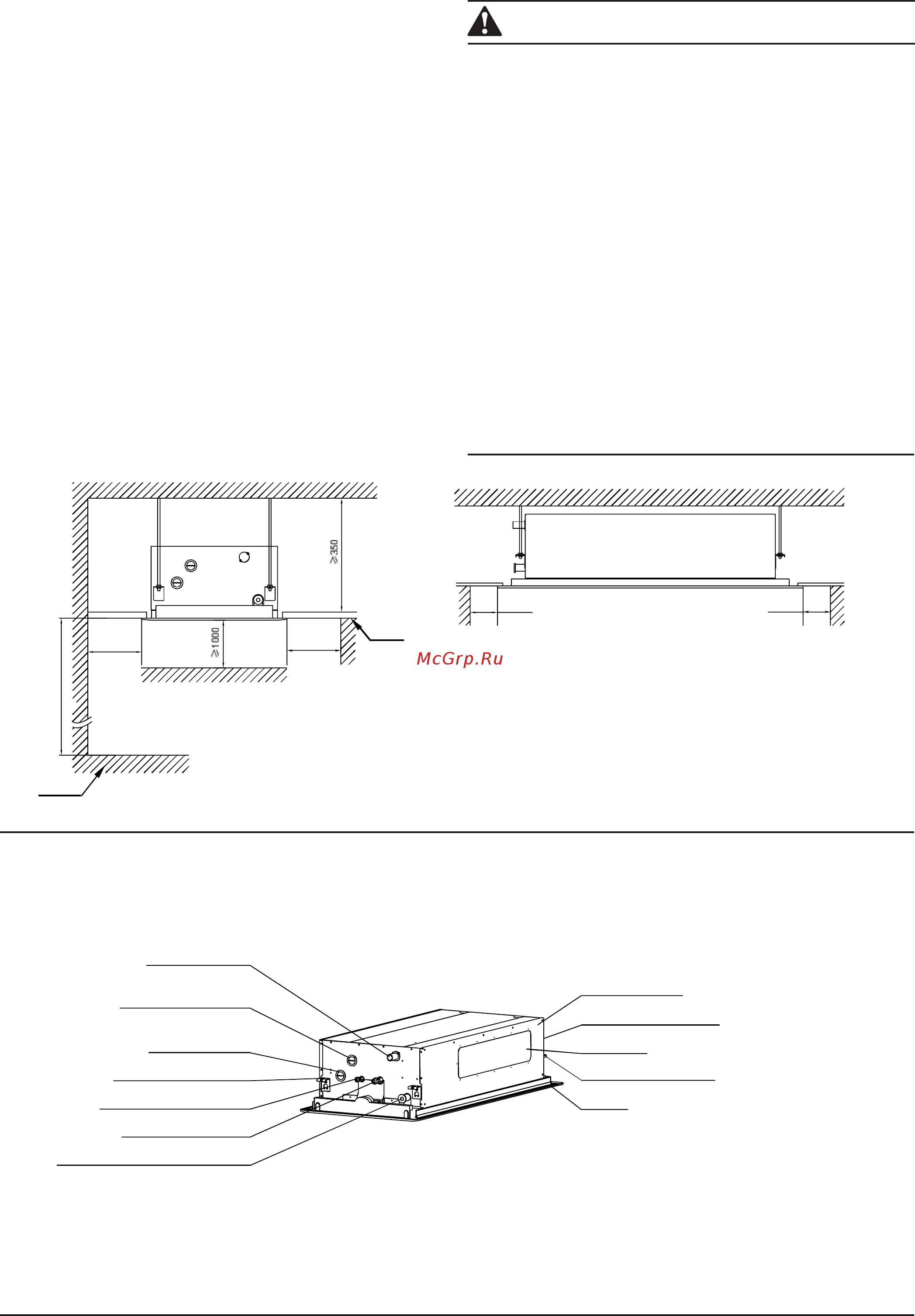

4.2 Подготовительные работы
4.2.1 Элементы внутреннего блока и габаритные размеры
Ɋɢɫ
ɉɚɬɪɭɛɨɤ
ɞɪɟɧɚɠɧɨɝɨɧɚɫɨɫɚ
ɋɟɪɜɢɫɧɵɣɥɸɱɨɤɗɊȼ
ɋɟɪɜɢɫɧɵɣɥɸɱɨɤ
ɞɚɬɱɢɤɚɭɪɨɜɧɹ
Ɇɨɧɬɚɠɧɚɹɩɪɨɭɲɢɧɚ
ɉɚɬɪɭɛɨɤɥɢɧɢɢɠɢɞɤɨɫɬɢ
ɉɚɬɪɭɛɨɤɥɢɧɢɢɝɚɡɚ
ɋɟɪɜɢɫɧɵɣɞɪɟɧɚɠɧɵɣɩɚɬɪɭɛɨɤ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ
ɉɨɞɚɱɚɫɜɟɠɟɝɨɜɨɡɞɭɯɚ
Ɂɚɝɥɭɲɤɚ
Ɇɨɧɬɚɠɧɚɹɩɪɨɭɲɢɧɚ
ɉɚɧɟɥɶ
