Инструкция по монтажу
7
5. МОНТАЖ ДРЕНАЖНОЙ СИСТЕМЫ
5.1 Монтаж дренажной трубы внутреннего блока
1. В качестве дренажной трубы можно использовать трубу из ПВХ с
внешним диаметром 37–39 мм и внутренним диаметром 32 мм.
2. Дренажная труба подсоединяется к дренажному патрубку вну-
треннего блока. С помощью специального хомута на дренажной
трубе крепится теплоизоляция, и дренажная труба блока подсоеди-
няется к общей дренажной трубе.
ПРЕДУПРЕЖДЕНИЕ
Запрещается прикладывать к дренажной трубе усилие.
3. Дренажный патрубок и дренажную трубу необходимо теплоизоли-
ровать надлежащим образом и уплотнить соединение. В противном
случае в дренажную систему может попасть воздух, что приведет к
нестабильной работе дренажной системы.

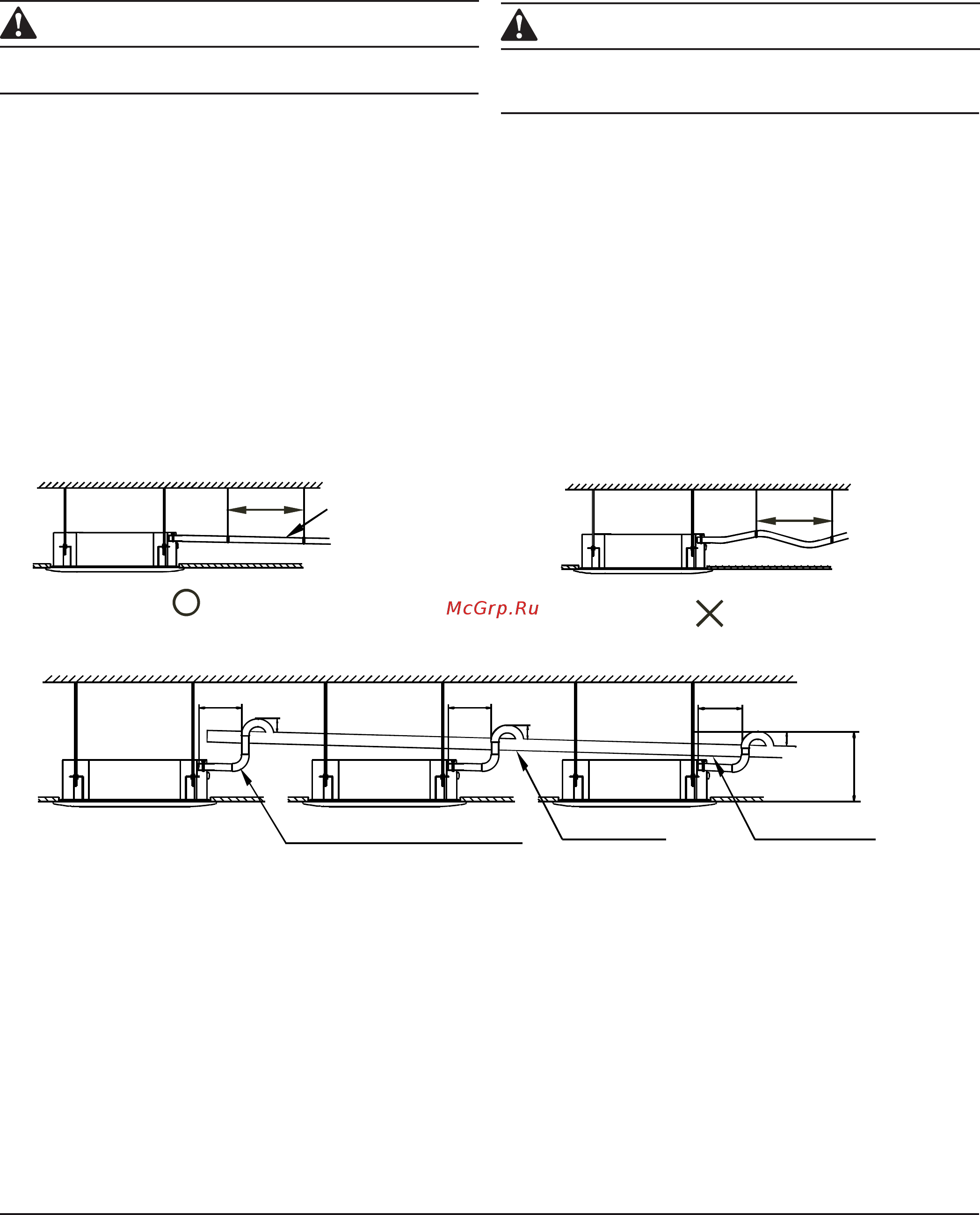

4. Для того, чтобы предотвратить попадание конденсата обратно в
дренажный поддон при выключении дренажного насоса, дренажную
трубу необходимо прокладывать с уклоном от
блока не менее 1/100
(см. рис. 5-1 а).
5. При монтаже дренажной трубы необходимо предотвратить ее про-
висание и передачу приложенных к ней усилий на внутренний блок.
Для этого дренажную трубу следует устанавливать на крепления,
расположенные через каждые 0,8–1,0 м трубы (см. рис. 5-1 б).
6. При наращивании дренажной трубы необходимо тщательно
уплотнить место стыка
.
7. Если конец дренажной трубы должен располагаться выше дре-
нажного патрубка на внутреннем блоке, дренажную трубу следует
монтировать вертикально с помощью колена. Конец дренажной тру-
бы должен располагаться не выше 100 мм над уровнем жидкости в
дренажном поддоне блока; в противном случае при аварийном вы-
ключении блока может произойти переполнение дренажного поддо
-
на (см. рис. 5-2).
8. Гибка труб должна осуществляться в соответствии с действую-
щими нормами и правилами. Для подключения дренажной трубы
используются монтажные принадлежности из комплекта поставки.
ПРЕДУПРЕЖДЕНИЕ
Все соединения дренажной системы должны быть тщательно
уплотнены во избежание протечек.
9. Расстояние между концом дренажной трубы и дном емкости, в
которую осуществляется слив воды, должно составлять не менее
50 мм; конец дренажной трубы не должен погружаться в воду. Если
конденсат сливается напрямую в канализацию, дренажная труба
должна быть оснащена гидрозатвором, предотвращающим распро-
странение неприятных запахов.
±ɦ
a
>1ɦ
ɛ
Ɋɢɫ
ɍɤɥɨɧɧɟɦɟɧɟɟ
±ɦɦ
Ⱦɪɟɧɚɠɧɵɟɬɪɭɛɵɨɬɞɟɥɶɧɵɯɜɧɭɬɪɟɧɧɢɯɛɥɨɤɨɜɩɨɞɫɨɟɞɢɧɹɸɬɫɹɜɨɛɳɟɣɞɪɟɧɚɠɧɨɣɬɪɭɛɟ
Ɋɢɫ
ɉɪɢɫɨɟɞɢɧɢɬɟɥɶɧɵɣɭɱɚɫɬɨɤ
Ɉɛɳɚɹɬɪɭɛɚ
ɍɤɥɨɧ±
±ɦɦ
±ɦɦ
!ɦɦ
!ɦɦ
!ɦɦ
ɇɟɛɨɥɟɟ
ɦɦ
