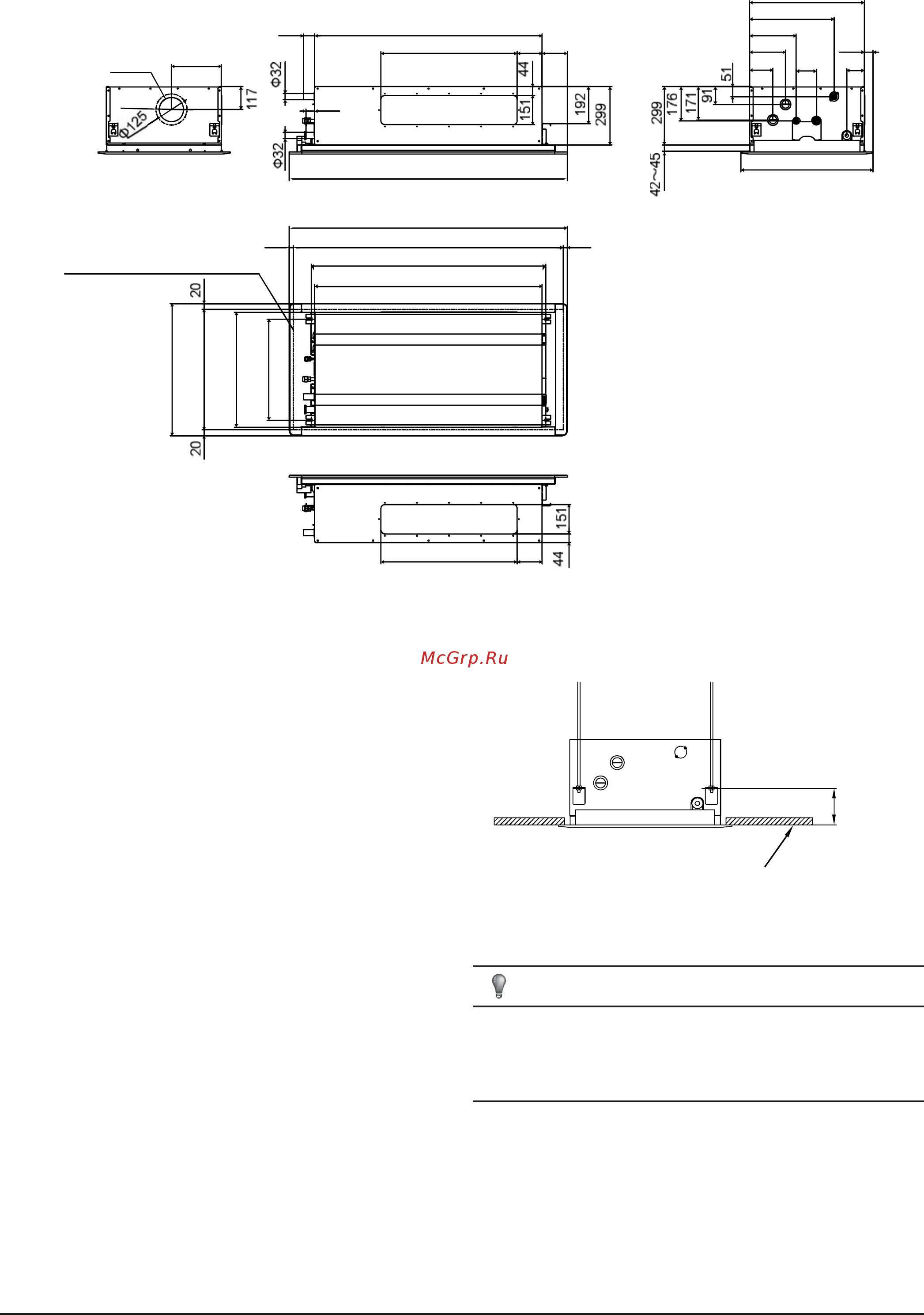

Инструкция по монтажу
5
Ɋɢɫ
ɉɨɞɤɥɸɱɟɧɢɟ
ɜɨɡɞɭɯɨɜɨɞɚ
ɫɜɟɠɟɝɨɜɨɡɞɭɯɚ
2
ĭ
5
Ɋɚɡɦɟɪɵɜɦɦ
11
1
7
1
1
5
2
1
120 1
9
6
7
1
ɉɪɨɟɦɜɩɨɬɨɥɤɟ(90*60)
2
Ⱦɥɢɧɚɩɚɧɟɥɢ
Ⱦɥɢɧɚɩɪɨɟɦɚ0
Ɋɚɫɫɬɨɹɧɢɟɦɟɠɞɭɲɩɢɥɶɤɚɦɢ12
Ⱦɥɢɧɚɛɥɨɤɚ11
2
ɒɢɪɢɧɚɩɚɧɟɥɢ
ɒɢɪɢɧɚɩɪɨɟɦɚ
ɒɢɪɢɧɚɛɥɨɤɚ
Ɋɚɫɫɬɨɹɧɢɟɦɟɠɞɭ
ɲɩɢɥɶɤɚɦɢ
4.2.2 Установка внутреннего блока в проем подвесного потолка
1. Для разметки проема используется картонный монтажный ша-
блон, входящий в комплект поставки внутреннего блока. Для разных
типов потолков монтаж блока может отличаться; при необходимости
следует обратиться за консультацией к ответственному лицу.
2. Для обеспечения горизонтального положения блока и предотвра-
щения передачи вибраций на строительные
конструкции каркас под-
весного потолка следует укрепить.
3. Вырезать проем в подвесном потолке для установки оборудова-
ния.
4. Укрепить ячейки и каркас потолка по краям проема.
5. При выборе места установки блока необходимо определить сто-
рону, с которой к блоку будут подключаться дренажная труба и тру-
бы хладагента. Сначала устанавливается корпус внутреннего
бло-
ка, затем выполняется присоединение трубопровода хладагента и
дренажной трубы, затем подключаются кабели межблочной связи и
кабель цепи управления.
6. Внутренний блок монтируются с помощью монтажных шпилек
М10.
• Положение внутреннего блока в проеме подвесного потолка
Ɋɢɫ
ɉɨɜɟɪɯɧɨɫɬɶɩɨɬɨɥɤɚ
ɦɦ
ПРИМЕЧАНИЕ
Все рисунки приведены в данном руководстве только для пояснения
текста. Между представленным на рисунках и фактическим конди-
ционером возможны незначительные отличия. Приоритетным явля-
ется фактический внешний вид оборудования.
