36
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bom-
bola del gas dovrà essere effettuato come prescritto dalle
Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati
che esso è regolato per il tipo di gas con cui sarà alimen-
tato. In caso contrario eseguire le operazioni indicate al
paragrafo “Adattamento ai diversi tipi di gas”. Su alcuni
modelli l’alimentazione del gas può avvenire indifferente-
mente da destra o da sinistra a seconda dei casi; per cam-
biare il collegamento è necessario invertire il portagomma
con il tappo di chiusura e sostituire la guarnizione di tenu-
ta (in dotazione con l’apparecchio). Nel caso di alimenta-
zione con gas liquido, da bombola, utilizzare regolatori di
pressione conformi alle Norme Nazionali in vigore.
Importante: per un sicuro funzionamento, per un adegua-
to uso dell’energia e maggiore durata dell’apparecchiatu-
ra, assicurarsi che la pressione di alimentazione rispetti i
valori indicati nella tabella 1 “Caratteristiche dei bruciatori
ed ugelli”.
Allaccio con tubo flessibile
Eseguire il collegamento per mezzo di un tubo flessibile
per gas rispondente alle caratteristiche indicate nelle nor-
me UNI-CIG 7140. Il diametro interno del tubo da utilizza-
re deve essere:
- 8mm per alimentazione con gas liquido;
- 13mm per alimentazione con gas metano.
In particolare, per la messa in opera di tali tubi flessibili,
debbono essere rispettate le seguenti prescrizioni:
Non deve essere in nessun punto del suo percorso a
contatto con parti che siano a temperature maggiori di
50°C;
Abbia una lunghezza inferiore a 1500 mm;
Non sia soggetto ad alcun sforzo di trazione e di tor-
sione, inoltre non deve presentare curve eccessiva-
mente strette o strozzature;
Non venga a contatto con corpi taglienti, spigoli vivi e
con parti mobili o schiacciato;
Deve essere facilmente ispezionabile lungo tutto il per-
corso allo scopo di poter controllare il suo stato di con-
servazione;
Assicurarsi che il tubo sia ben calzato alle sue due estre-
mità e fissarlo per mezzo di fascette di serraggio conformi
alla UNI-CIG 7141. Qualora una o più di queste condizioni
non possa essere rispettata, bisognerà ricorrere ai tubi
metallici flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni
della classe 2 sottoclasse 1 è opportuno collegarsi alla
rete gas solamente tramite tubo metallico flessibile con-
forme alla UNI-CIG 9891.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Eliminare il portagomma già presente sull’apparecchio. Il
raccordo di entrata del gas all’apparecchio è filettato 1/2
gas maschio cilindrico. Utilizzare esclusivamente tubi con-
formi alla Norma UNI-CIG 9891 e guarnizioni di tenuta con-
formi alle Norme Nazionali in vigore. La messa in opera di
tali tubi deve essere effettuata in modo che la loro lun-
ghezza, in condizioni di massima estensione, non sia
maggiore di 2000 mm.
Controllo tenuta
Importante: ad installazione ultimata controllare la perfet-
ta tenuta di tutti i raccordi utilizzando una soluzione
saponosa e mai una fiamma.
Ad allacciamento avvenuto assicurarsi che il tubo metalli-
co flessibile non venga a contatto con parti mobili o schiac-
ciato.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indi-
cato sulla targhetta caratteristiche, nel caso di collega-
mento diretto alla rete è necessario interporre tra l’appa-
recchio e la rete un interruttore omnipolare con apertura
minima fra i contatti di 3 mm. dimensionato al carico e
rispondente alle norme in vigore (il filo di terra non deve
essere interrotto dall’interruttore). Il cavo di alimentazione
deve essere posizionato in modo che non raggiunga in
nessun punto una temperatura superiore di 50°C a quella
ambiente. Prima di effettuare l’allacciamento accertarsi
che:
la valvola limitatrice e l’impianto domestico possano
sopportare il carico dell’apparecchiatura (vedi targhetta
caratteristiche);
l’impianto di alimentazone sia munito di efficace colle-
gamento a terra secondo le norme e le disposizioni di
legge;
la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.
N.B: non utilizzare riduzioni, adattatori o derivatori in quanto
essi potrebbero provocare riscaldamenti o bruciature. La
spina e la presa devono essere facilmente accessibili.
Adattamento del piano ai diversi tipi di gas
Per adattare la cucina ad un tipo di gas diverso da quello
per il quale essa è predisposta (indicato sulla etichetta
fissata al coperchio), occorre effettuare le seguenti opera-
zioni:
a) Sostituire il portagomma già montato con quello conte-
nuto nella confezione “accessori della cucina”.
Attenzione: Il portagomma per gas liquido porta
stampigliato il numero 8, quello per gas metano il numero
13). Avvalersi comunque di una guarnizione di tenuta nuo-
va.
b) Sostituzione degli ugelli dei bruciatori del piano:
togliere le griglie e sfilare i bruciatori dalle loro sedi;
svitare gli ugelli, servendosi di una chiave a tubo da 7
mm, e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.
c) Regolazione minimi dei bruciatori del piano:

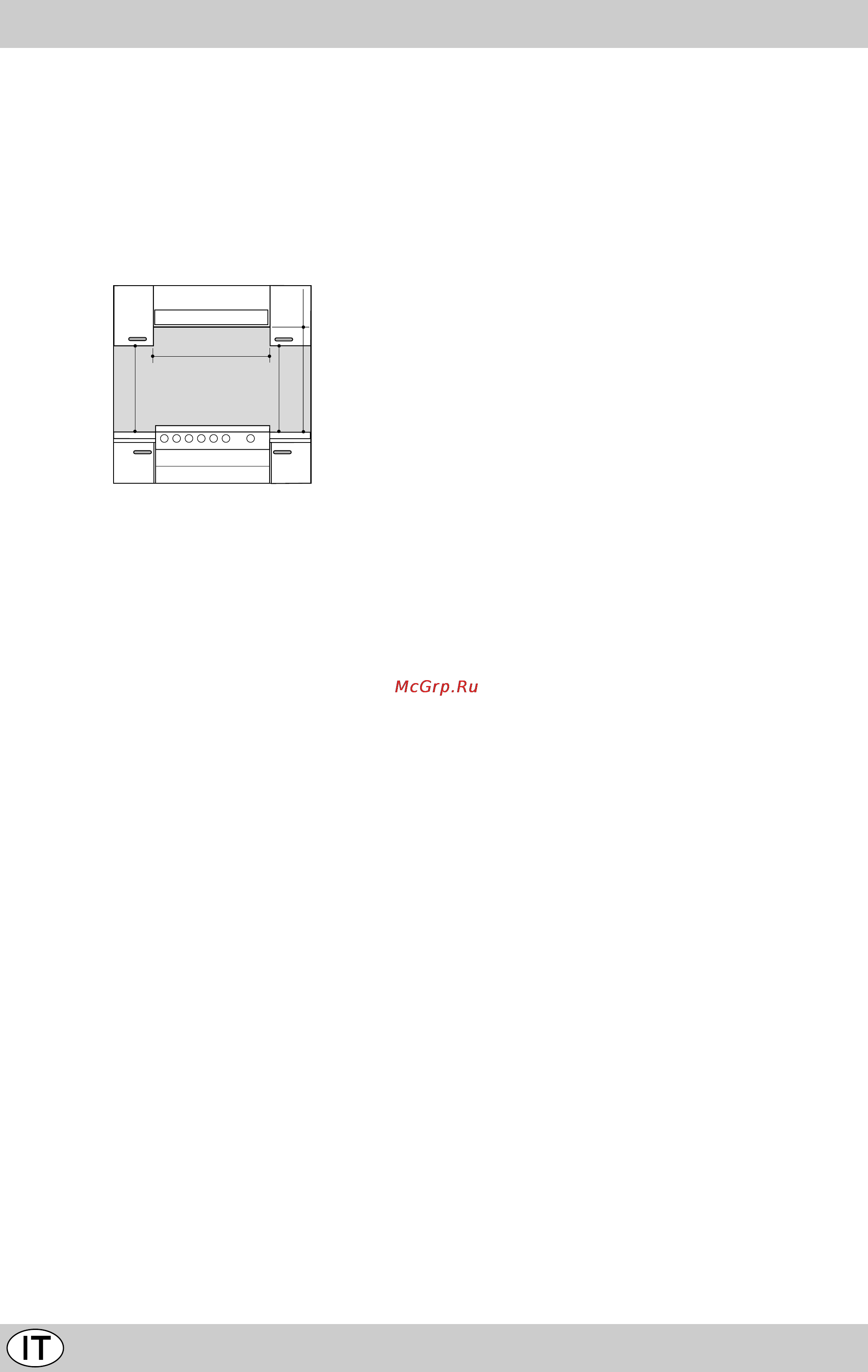

HOOD
420
Min.
min. 650 mm. with hood
min.
700 mm. without hood
mm.
600
Min. mm.
420
Min. mm.
