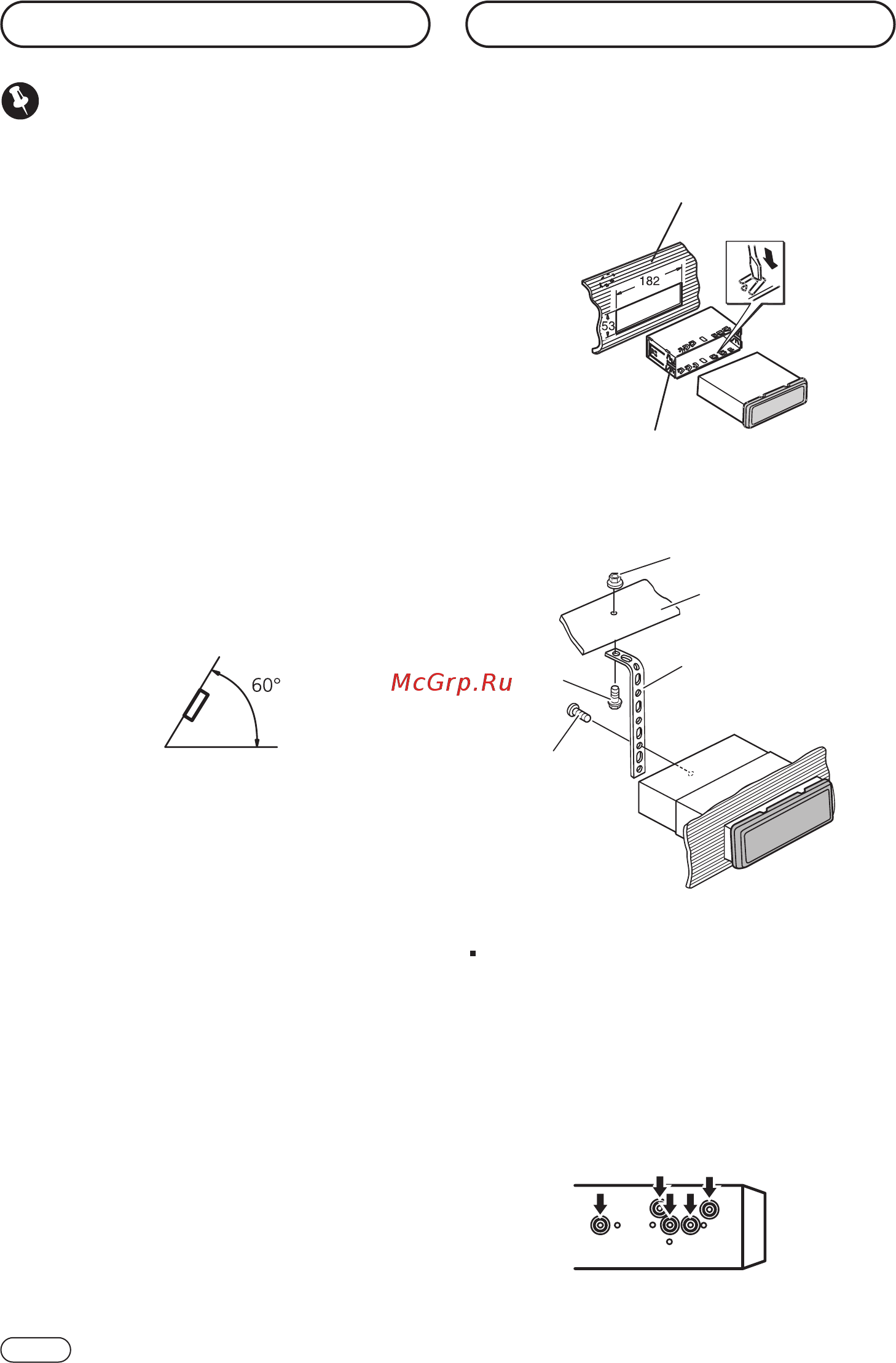

![Pioneer DEH-1200MP [2/7] Встановлення](/views2/1465484/page2/bg2.png)
2
Встановлення
Важливо
• Перед остаточною установкою перевірте всі
з’єднання та системи.
• Не використовуйте деталі, не дозволені
виробником для використання, оскільки це може
стати причиною несправностей.
• Уточніть у дилера компанії, чи вимагає
встановлення свердлення отворів або внесення
інших змін до конструкції автомобілю.
• Не встановлюйте даний пристрій у місцях, де він
може:
$ перешкодити керуванню автомобілем.
$ травмувати пасажира при раптовій зупинці
автомобіля.
• Перегрів напівпровідникового лазера приведе до
його виходу з ладу. Розмістіть усі кабелі на
відстані від деталей, що нагріваються, таких як
ґрати обігрівача.
• Оптимальною є установка пристрою під кутом
менш 60°.
Переднє/заднє кріплення стандарту DIN
Установка даного пристрою можлива як попереду
(за допомогою звичайного переднього кріплення
стандарту DIN), так і позаду (заднє кріплення
стандарту DIN з використанням гвинтів у різьбових
отворах з боків рами пристрою). Подробиці дивіться
в прикладених інструкціях.
• При установці використайте деталі, наявні у
продажу.
Переднє кріплення стандарту DIN
1 Вставте монтажну обойму у передню
панель.
При установці в недостатньо глибокому гнізді
використайте монтажну обойму, що входить до
комплекту поставки пристрою. При наявності
достатнього простору за пристроєм застосовується
монтажна обойма, що поставляється разом з
автомобілем.
2 Закріпіть обойму, підігнувши за допомогою
викрутки металеві язички (90°).
Приладова панель
Монтажна обойма
3 Установіть пристрій, як показано на малюнку.
Переконайтеся, що пристрій надійно закріплений
у гнізді. Нестійкість пристрою може привести до
його випадіння та неполадок у роботі.
Заднє кріплення стандарту DIN
1 Поєднайте отвори на кронштейні та
бокових панелях пристрою.
Протипожежна або
металева підставка
Гайка
Металева стрічка
Гвинт (М4 х 8)
Шуруп
