З’єднання
Важливо
• При установці даного пристрою в автомобілі, у
якому відсутнє положення ключа запалювання
АСС, червоний кабель повинен бути підключений
до клеми, що визначає робоче положення ключа
запалювання; у іншому випадку може виникнути
витік струму акумуляторної батареї.
• Експлуатація даного пристрою в умовах,
відмінних від описаних нижче, може спричинити
пожежу або збій у роботі пристрою.
$ Транспортні засоби з 12$вольтовим
акумулятором і заземленням негативного
полюсу.
$ Гучномовці 50 Вт (вихідна потужність) і від 4
до 8 Ом (опір).
• Щоб уникнути короткого замикання, перегріву
або несправностей обов’язково дотримуйтесь
наступних вказівок.
$ Перед установкою від’єднайте негативну
клему акумулятора.
$ Закріпіть дроти за допомогою затискачів або
ізоляційної стрічки. Для захисту проводки за$
ізолюйте дроти у місцях доторкання до
металевих деталей.
$ Розмістіть усі кабелі на відстані від рухливих
деталей, таких як важіль перемикання
передач і напрямні сидінь.
$ Розмістіть усі кабелі на відстані від деталей,
що нагріваються, таких як ґрати обігрівача.
$ Забороняється підключати жовтий дріт
дисплею до акумуляторної батареї автомобіля
через просвердлений отвір у відсіку двигуна.
$ Ізолюйте кінці всіх не під’єднанних кабелів
ізоляційною стрічкою.
$ Не укорочуйте кабелі.
$ Ніколи не зрізуйте ізоляцію зі шнура
живлення даного пристрою з метою подачі
живлення на інший пристрій. Припустиме
навантаження кабелю по струму обмежено.
$ Використайте запобіжник із зазначеними
параметрами.
$ Забороняється прямо заземлювати
негативний вивід гучномовця.
$ Забороняється зв’язувати разом негативні
кабелі декількох гучномовців.
• При включенні живлення пристрою керуючий
сигнал подається через синьо$білий дріт.
Підключіть цей дріт до клеми пульта керування
зовнішнього підсилювача потужності або клеми
реле керування антени з електроприводом (макс.
300 мА 12 В постійного струму). Якщо
автомобіль обладнаний вбудованою до віконного
скла антеною, приєднаєте дріт до клеми
живлення підсилювача антени.
• Забороняється приєднувати синьо$білий кабель
до клеми живлення зовнішнього підсилювача
потужності. Також забороняється приєднувати
цей дріт до клеми живлення антени з
електроприводом. У іншому випадку може
виникнути витік струму акумуляторної батареї
або інша несправність.
• Чорний кабель є заземлюючим. Заземлюючі
кабелі даного пристрою та інших пристроїв
(особливо пристроїв, призначених для експлу$
атації при великих струмах, таких як підсилювач
потужності) повинні монтуватися окремо. У
противному випадку їхнє випадкове від’єднання
може спричинити пожежу або несправність.

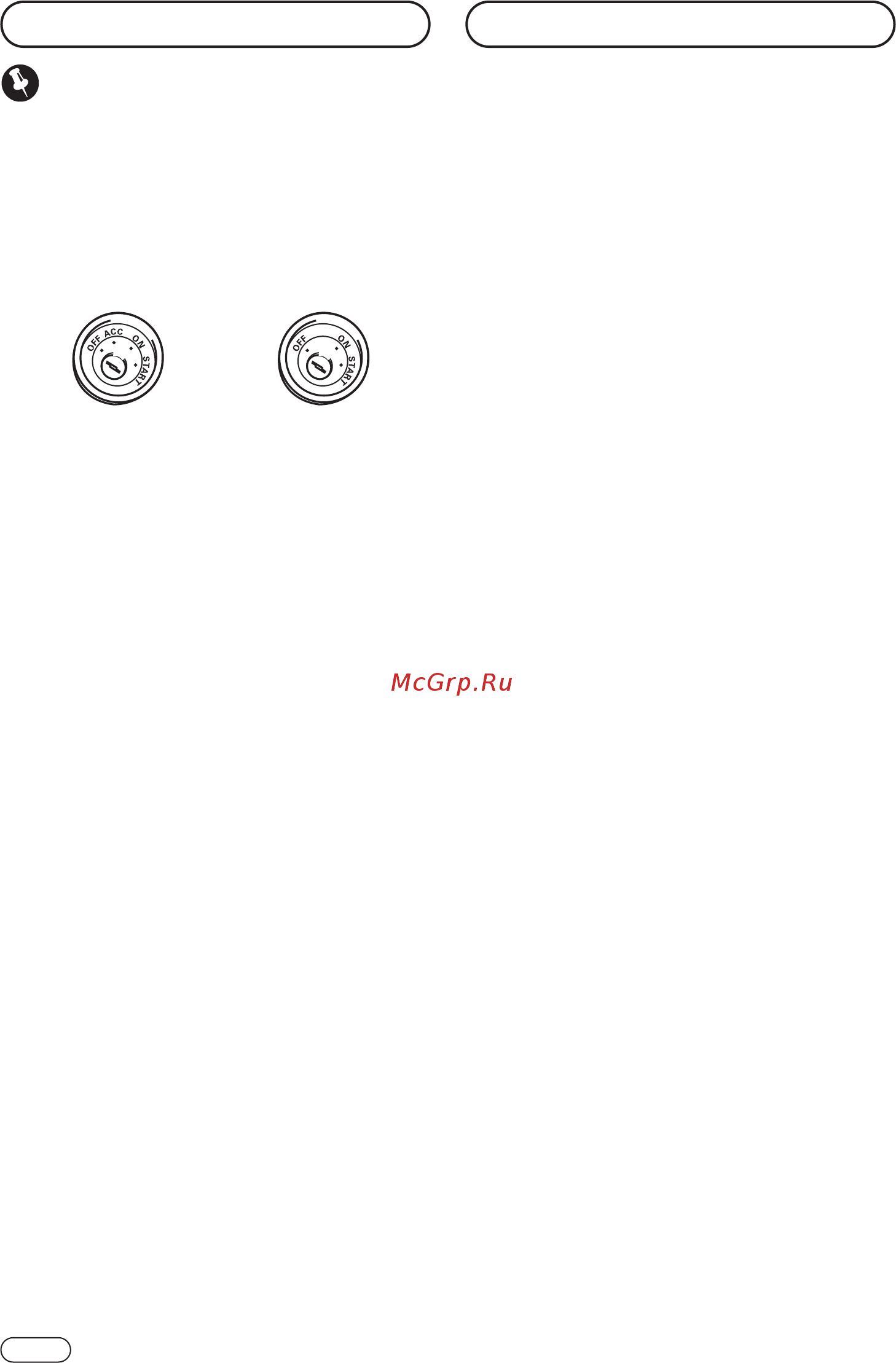

Положення ACC Положення ACC відсутнє
