Pioneer DEH-1200MP [6/7] З єднання

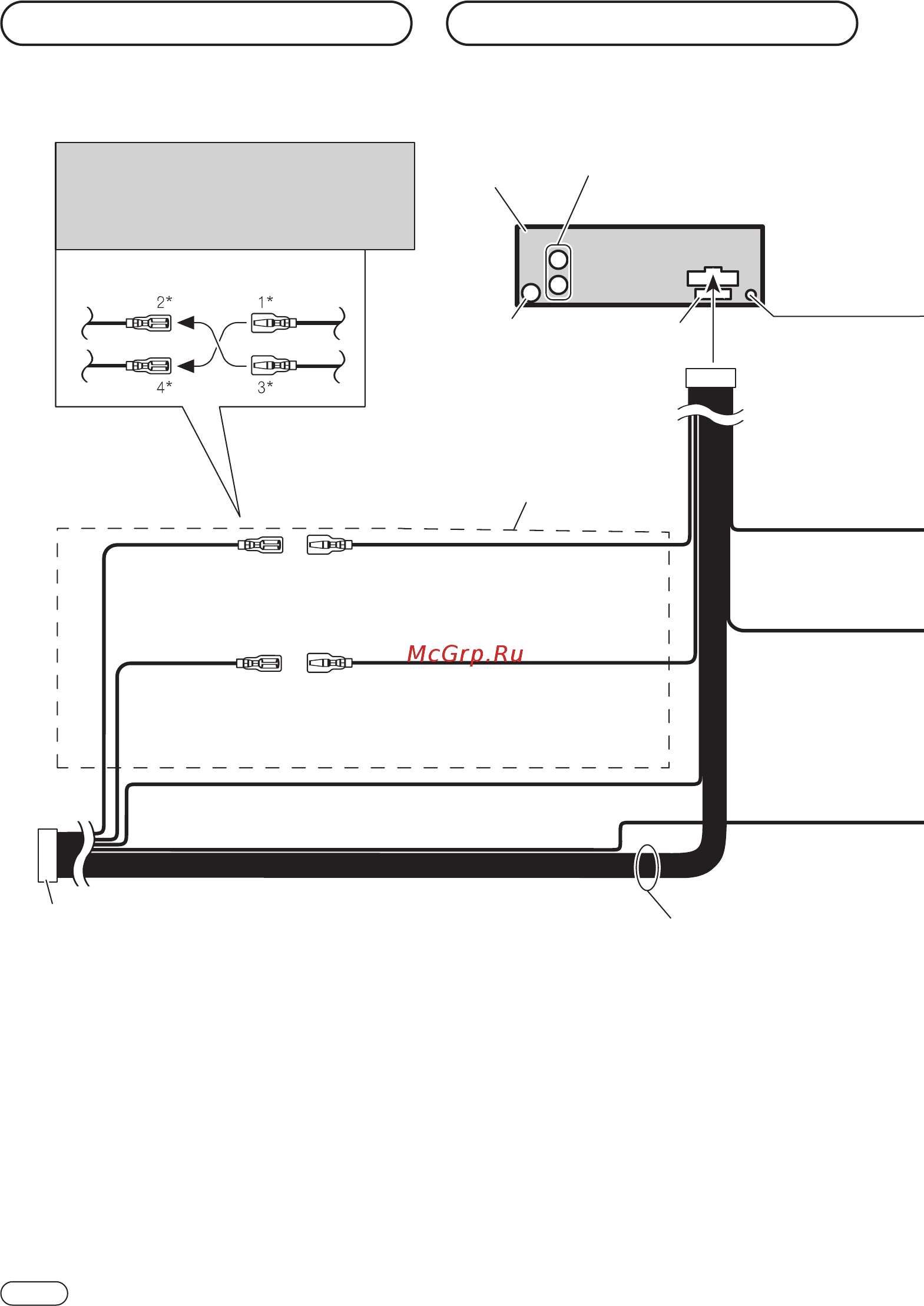

З’єднання

1 Даний пристрій

2 Рознімач антени

3 Плавкий

запобіжник (10 A)

4 Примітка:

Залежно від типу автомобіля функції 2* і 4*

можуть відрізнятися. У цьому випадку

підключите 1* до 4* і 3* до 2*.

5 Приєднаєте дроти однакових

кольорів один до одного.

6 Жовтий (2*)

Резервний рознімач (або

рознімач додаткового

встаткування)

7 Жовтий (1*)

Підключіть до клеми джерела постійного

струму 12 В.

8 Червоний (4*)

Рознімач додаткового

встаткування (або

резервний рознімач)

9 Червоний (3*)

Підключіть до клеми, на яку подається напруга

(12 В постійного струму) при включенні

запалювання.

10 Чорний (заземлення на масу) Приєднаєте до чистої не

окрашеної металевої поверхні.

11 Рознімач ISO

У деяких автомобілях рознімач ISO може мати

два виводи. У цьому випадку необхідно при$

єднати обидва рознімачі.

12 Виводи гучномовців

Білий: Передній лівий (+)

Білий/чорний: Передній лівий ($)

Сірий: Передній правий (+)

Сірий/чорний: Передній правий ($)

Зелений: Задній лівий (+)

Зелений/чорний: Задній лівий ($)

Фіолетовий: Задній правий (+)

Фіолетовий/чорний: Задній правий ($)

18 Вихід заднього каналу
