Pioneer DEH-1200MP [7/7] Рис 1

З’єднання

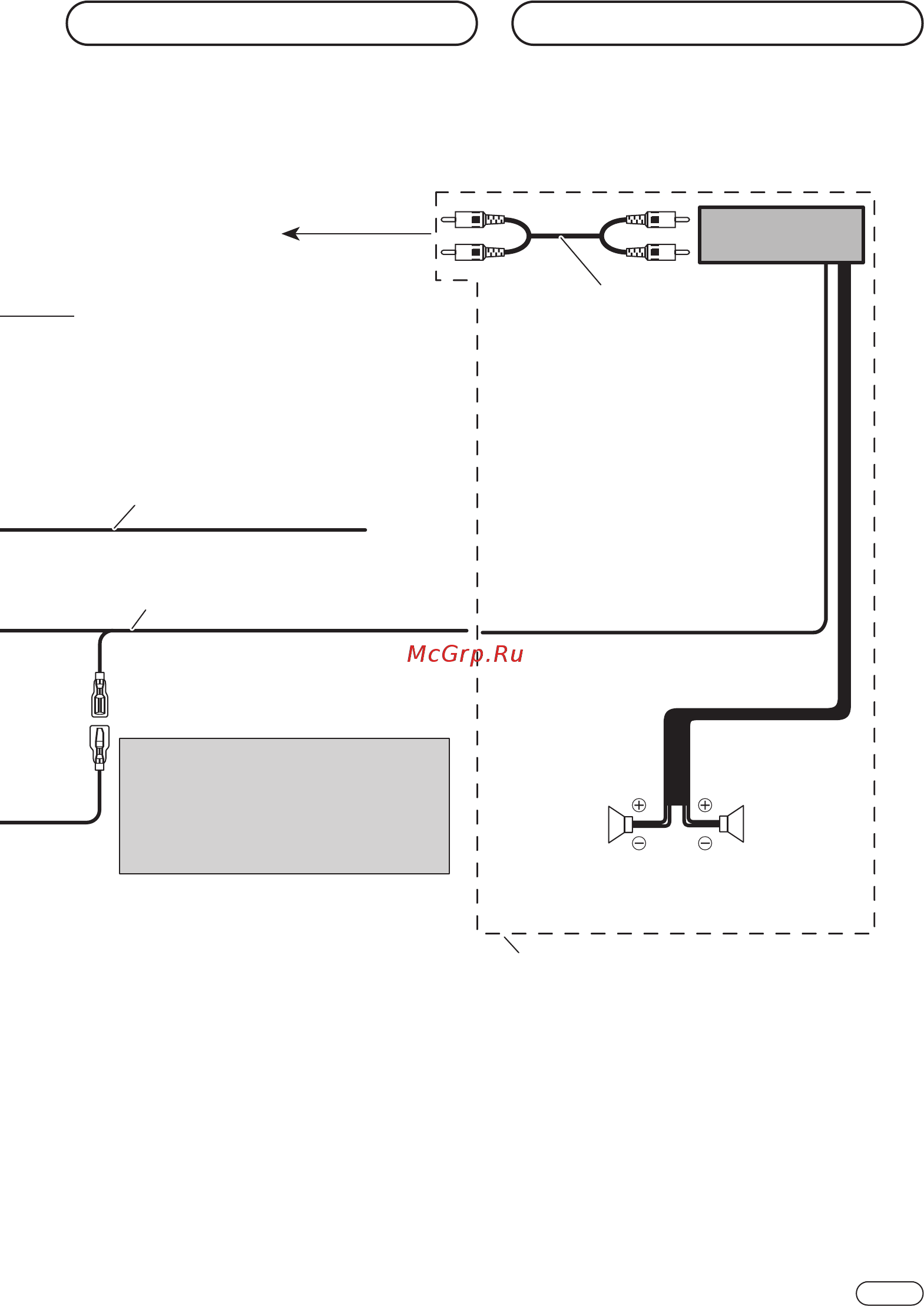

Рис. 1

13 Вхід дротового пульта дистанційного керування

Служить для підключення дротового адаптера

пульта дистанційного керування (купується

окремо).

14 Жовтий/чорний

Якщо використовується встаткування, що має

функцію приглушення звуку, цей дріт необхідно при$

єднати до клеми Audio Mute даного пристрою. У

іншому випадку необхідно простежити за тим, щоб

цей дріт не контактував із будь$якими іншими

рознімачами.

15 Синій/білий

Підключіть до клеми панелі управління підсилювача

потужності (макс. 300 мА 12 В постійного струму).

16 Синій/білий (6*)

Підключіть до клеми реле керування антени з

електроприводом (макс. 300 мА 12 В постійного струму).

17 Синій/білий (5*)

Розташування штекера рознімача ISO на різних

автомобілях може відрізнятися. Якщо штекер 5

призначений для керування антеною, приєднаєте

5* до 6*. На інших автомобілях підключати 5* до 6*

забороняється.

19 До виходу заднього каналу

20 Підключіть за допомогою кабелів RCA

(купуються окремо)

21 Підсилювач потужності

(купується окремо)

22 Пульт дистанційного керування системою

23 Вліво

24 Вправо

25 Задній

гучномовець

25 Задній

гучномовець

26 Використайте дану схему приєднання при

використанні додаткового підсилювача потужності.
