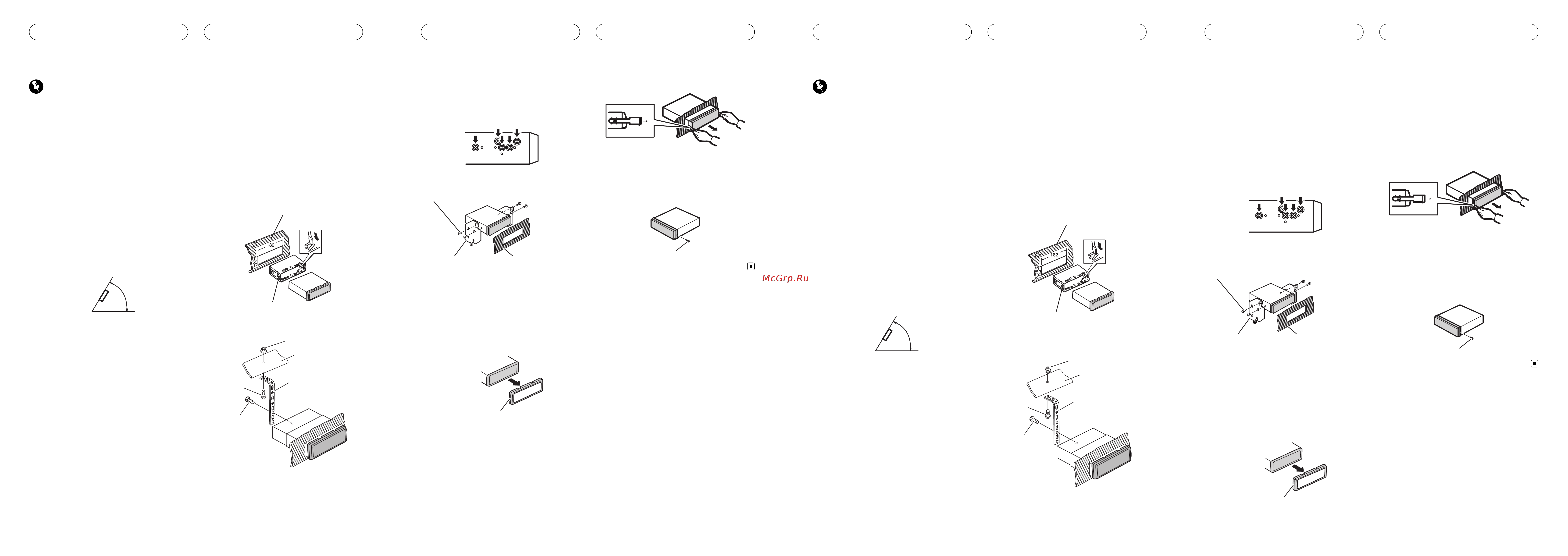

Pioneer DEH-2200UBB [3/8] Installation

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

! Consulte a su concesionario si para la instala-

ción es necesario taladrar orificios o hacer

otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— pueda interferir con el manejo del ve-

hículo.

— pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de zonas

que alcancen altas temperaturas, como cerca

de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

Montaje delantero/

posterior DIN

Esta unidad se puede instalar adecuadamente

ya sea de manera “delantera” (montaje delan-

tero convencional DIN) o “posterior” (instala-

ción de montaje posterior DIN, utilizando

agujeros roscados para tornillos en los latera-

les del bastidor de la unidad). Para obtener de-

talles, consulte los siguientes métodos de

instalación.

! En la instalación, emplee piezas disponi-

bles en el mercado.

Montaje delantero DIN

1 Inserte el manguito de montaje en el

salpicadero.

Si realiza la instalación en un espacio poco

profundo, utilice el manguito de montaje su-

ministrado. Si hay suficiente espacio, utilice el

manguito de montaje que venía con el ve-

hículo.

2 Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas

metálicas (90°) y colocarlas en su lugar.

Salpicadero

Manguito de montaje

3 Instale la unidad según la ilustración.

Tornillo (M48)

Tornillo

Correa metálica

Tuerca

Muro cortafuego o

soporte de metal

# Asegúrese de que la unidad esté firmemente

instalada en su lugar. Una instalación inestable

puede causar saltos en el audio o un mal funcio-

namiento de la unidad.

<YRD5304-B/S>

Instalación

Page9-

Montaje trasero DIN

1 Determine la posición correcta, de

modo que los orificios del soporte y del la-

teral de la unidad coincidan.

2 Apriete los dos tornillos en cada lado.

Tornillo con rosca cortante (5 mm × 8 mm)

Carcasa Salpicadero o consola

Retirada de la unidad

1 Extienda hacia afuera la parte superior

e inferior del anillo de guarnición para reti-

rarlo. (Al volver a colocar el anillo de guar-

nición, oriente el lado que tiene una ranura

hacia abajo.)

Anillo de guarnición

! Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

2 Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

3 Extraiga la unidad del salpicadero.

Fijación de la caratula

Si no tiene previsto sacar la carátula, ésta se

puede fijar con el tornillo suministrado.

Tornillo

<YRD5304-B/S>

Instalación

Page10-

Wichtig

! Überprüfen Sie vor der endgültigen Installa-

tion alle Anschlüsse und Systeme.

! Die Verwendung nicht zugelassener Teile

kann eine Funktionsstörung zur Folge haben.

! Wenden Sie sich an Ihren Fachhändler, wenn

für die Installation Löcher gebohrt oder ande-

re Änderungen am Fahrzeug vorgenommen

werden müssen.

! Installieren Sie dieses Gerät keinesfalls an fol-

genden Orten:

— Orte, an denen das Gerät die Steuerung

des Fahrzeugs behindern könnte.

— Orte, an denen das Gerät die Insassen des

Fahrzeugs im Anschluss an eine Schnell-

bremsung verletzen könnte.

! Der Halbleiterlaser kann durch Überhitzung

beschädigt werden. Installieren Sie dieses

Gerät deshalb in sicherer Entfernung von Hit-

zequellen, wie z. B. Heizöffnungen.

! Optimale Leistung kann durch eine Installa-

tion des Geräts in einem Winkel unter 60° er-

zielt werden.

60°

Front-/Rückmontage nach DIN

Dieses Gerät kann sowohl über die Frontseite

(herkömmliche DIN-Frontmontage) als auch

über die Rückseite (DIN-Rückmontage unter

Rückgriff auf die Gewindelöcher an den Seiten

des Gerätegehäuses) installiert werden. Detail-

lierte Informationen können Sie den nachste-

henden Beschreibungen dieser

Installationsmethoden entnehmen.

! Verwenden Sie für die Montage im Handel

erhältliches Zubehör.

DIN-Frontmontage

1 Führen Sie den Montagerahmen in das

Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montage-

rahmen, wenn bei der Installation wenig Platz

zur Verfügung steht. Bei ausreichendem Platz

kann der mit dem Fahrzeug mitgelieferte Mon-

tagerahmen verwendet werden.

2 Befestigen Sie den Montagerahmen

mithilfe eines Schraubendrehers: Die Me-

tallklammern sind in eine sichere Position

(90°) zu biegen.

Armaturenbrett

Montagerahmen

3 Installieren Sie das Gerät wie in der Ab-

bildung gezeigt.

Schraube (M48)

Schraube

Metallbügel

Mutter

Firewall oder

Metallstütze

<YRD5304-B/S>

Installation

Page11-

# Stellen Sie sicher, dass das Gerät fest ange-

bracht ist. Ein instabiler Einbau kann zum Aus-

setzen von Tönen führen oder andere

Fehlfunktionen verursachen.

DIN-Rückmontage

1 Bestimmen Sie die geeignete Position,

damit die Löcher an der Klammer und den

Geräteseiten ordnungsgemäß ausgerichtet

sind.

2 Ziehen Sie auf jeder Seite zwei Schrau-

ben fest.

Blechschraube (5 mm × 8 mm)

Montageklammer Armaturenbrett oder Kon-

sole

Entfernen des Geräts

1 Ziehen Sie den Einpassungsring oben

und unten nach außen, um ihn zu entfer-

nen. (Um den Einpassungsring wieder an-

zubringen, drücken Sie die Seite mit der

Nute nach unten.)

Einpassungsring

! Bei entriegelter Bedienfläche lässt sich der

Einpassungsring einfacher erreichen.

2 Führen Sie die mitgelieferten Extrakti-

onsschlüssel an beiden Geräteseiten ein,

bis sie in der richtigen Position einrasten.

3 Ziehen Sie das Gerät aus dem Armatur-

enbrett.

Anbringen der Frontplatte

Wenn Sie nicht vorhaben, die Frontplatte abzu-

nehmen, kann diese auch mittels der beige-

fügten Schrauben permanent angebracht

werden.

Schraube

<YRD5304-B/S>

Installation

Page12-
