Importante

! Cuando esta unidad se instale en un vehículo

sin posición ACC (accesorio) en la llave de en-

cendido, el cable rojo se debe conectar al ter-

minal que pueda detectar la operación de la

llave de encendido. De lo contrario, puede

descargarse la batería.

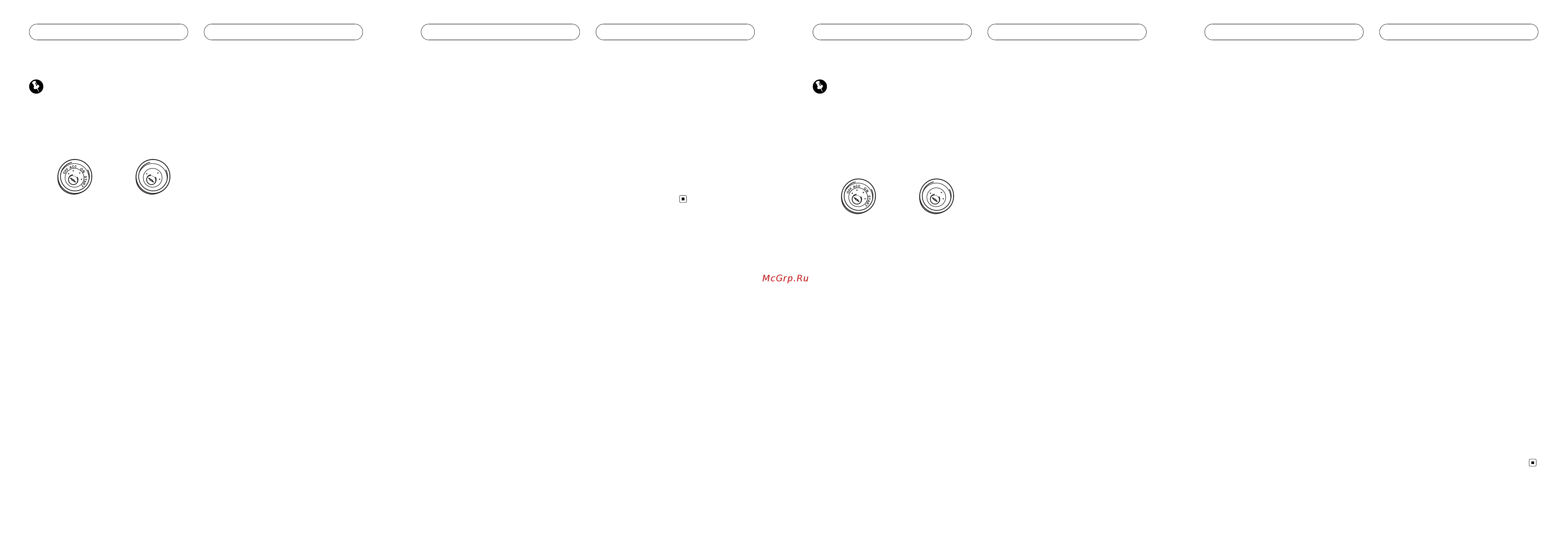

Posición ACC Sin posición ACC

! El uso de esta unidad en unas condiciones

distintas de las indicadas a continuación po-

dría causar incendios o fallos de funciona-

miento.

— Vehículos con una batería de 12 voltios y

conexión a tierra negativa.

— Altavoces con 50 W (valor de salida) y 4 oh-

mios a 8 ohmios (valor de impedancia).

! Para evitar cortocircuitos, sobrecalentamiento

o fallos de funcionamiento, asegúrese de se-

guir las siguientes instrucciones.

— Desconecte el terminal negativo de la bate-

ría antes de la instalación.

— Asegure el cableado con pinzas para ca-

bles o cinta adhesiva. Envuelva con cinta

adhesiva las partes en contacto con piezas

metálicas para proteger el cableado.

— Coloque todos los cables alejados de las

partes móviles, como la palanca de cam-

bios y los rieles de los asientos.

— Coloque todos los cables alejados de luga-

res calientes, como cerca de la salida del

calefactor.

— No conecte el cable amarillo a la batería

pasándolo a través del orificio hasta el

compartimiento del motor.

— Cubra con cinta aislante los conectores de

cables que queden desconectados.

— No acorte ningún cable.

— Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir

la corriente con otros equipos. La capaci-

dad de corriente del cable es limitada.

— Utilice un fusible con la tensión nominal

indicada.

— Nunca conecte el cable negativo de los al-

tavoces directamente a tierra.

— Nunca empalme los cables negativos de

varios altavoces.

! Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/

blanco. Conecte este cable al mando a distan-

cia del sistema de un amplificador de poten-

cia externo o al terminal de control del relé de

la antena automática del vehículo (máx. 300

mA 12 V CC). Si el vehículo posee una antena

integrada en el cristal del parabrisas, conécte-

la al terminal de la fuente de alimentación del

amplificador de la antena.

! Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de poten-

cia externo. Ni tampoco lo conecte al terminal

de potencia de la antena automática. De lo

contrario, puede descargarse la batería o pro-

ducirse un fallo de funcionamiento.

! El cable negro es el cable a tierra. Los cables

a tierra de esta unidad y de otros productos

(especialmente productos de alta tensión,

como amplificadores de potencia) se deben

conectar por separado. De lo contrario, puede

producirse un incendio o un fallo de funciona-

miento si se desconectan por accidente.

Diagrama de conexión (Fig. 1)

1 Este producto

2 Conector de antena

3 Fusible (10 A)

4 Nota:

Según el tipo de vehículo, la función de 2* y

4* puede ser diferente. En este caso, asegúre-

se de conectar 1* a 4* y 3* a 2*.

5 Entrada remota por cable

Es posible conectar un adaptador de mando a

distancia por cable (se vende por separado).

<YRD5304-B/S>

Conexiones

Page25-

6 Conecte entre sí los cables del mismo color.

7 Amarillo (2*)

Reserva (o accesorio)

8 Amarillo (1*)

Conectar al terminal de alimentación constan-

te de 12 V.

9 Rojo (4*)

Accesorio (o reserva)

10 Rojo (3*)

Conectar al terminal controlado por la llave de

encendido (12 V CC).

11 Negro (toma de tierra del chasis)

Conectar a una parte metálica limpia, sin pin-

tura.

12 Conector ISO

En algunos vehículos, el conector ISO puede

estar dividido en dos. En este caso, asegúrese

de conectar los dos conectores.

13 Cables de altavoces

Blanco: Delantero izquierdo+

Blanco/negro: Delantero izquierdo *

Gris: Delantero derecho +

Gris/negro: Delantero derecho *

Verde: Trasero izquierdo+

Verde/negro: Trasero izquierdo *

Violeta: Trasero derecho +

Violeta/negro: Trasero derecho*

14 Salida trasera

15 Amarillo/negro

Si utiliza un equipo con función de silencia-

miento, conecte este cable con el cable de si-

lenciamiento de audio de ese equipo. En caso

contrario, mantenga el cable de silenciamien-

to de audio sin ninguna conexión.

16 Azul/blanco

Conectar al terminal de control del sistema

del amplificador de potencia (máx. 300 mA 12

V CC).

17 Azul/blanco (6*)

Conectar al terminal de control del relé de la

antena automática (máx. 300 mA 12 V CC).

18 Azul/blanco (5*)

La posición de las patillas del conector ISO

será diferente según el tipo de vehículo. Co-

nectar 5* y 6* cuando la Patilla 5 es del tipo

control de antena. En otro tipo de vehículo, no

se deben conectar nunca 5* y 6*.

19 A la salida trasera

20 Conectar con cables RCA (se venden por se-

parado)

21 Amplificador de potencia (se vende por sepa-

rado)

22 Control remoto del sistema

23 Izquierda

24 Derecha

25 Altavoz trasero

26 Realice estas conexiones cuando utilice el

amplificador opcional.

<YRD5304-B/S>

Conexiones

Page26-

Wichtig

! Bei der Installation des Geräts in einem Kraft-

fahrzeug, das am Zündschalter keine Position

ACC aufweist, kann es je nach Anschlusstyp

zu einer Entleerung der Fahrzeugbatterie kom-

men, wenn das rote Kabel nicht mit dem An-

schluss verbunden wurde, der für die

Erkennung des Zündschlüsselbetriebs verant-

wortlich ist.

Zündung mit Position

ACC

Zündung ohne Posi-

tion ACC

! Der Einsatz dieses Geräts in einer anderen als

der nachstehend angegebenen Betriebsum-

gebung kann einen Brand auslösen oder eine

Funktionsstörung zur Folge haben:

— Kraftfahrzeuge mit 12-Volt-Batterie und ne-

gativer Erdung.

— Lautsprecher mit 50 W (Ausgabe) und

4 Ohm bis 8 Ohm (Impedanz).

! Um Kurzschluss, Überhitzung oder Funktions-

störungen zu vermeiden, halten Sie sich stets

an die nachstehend aufgeführten Anweisun-

gen:

— Trennen Sie die Verbindung zur negativen

Anschlussklemme der Fahrzeugbatterie,

bevor Sie das Gerät installieren.

— Sichern Sie die Kabelführung mit Kabel-

klammern oder Klebeband. Zum Schutz

der Verkabelung sollten die Kabel an allen

Stellen, an denen sie mit Metallteilen in

Berührung kommen, mit Isolierband um-

wickelt werden.

— Bringen Sie die Kabel in sicherer Entfer-

nung von beweglichen Fahrzeugkompo-

nenten, wie z. B. Schalthebel und

Sitzschienen, an.

— Bringen Sie die Kabel in größtmöglicher

Entfernung von Stellen an, die sich erhit-

zen, wie z. B. die Heizungsöffnung.

— Führen Sie das gelbe Batteriekabel nicht

durch ein Loch in den Motorraum, um die

Verbindung mit der Fahrzeugbatterie

herzustellen.

— Kleben Sie freie Kabelanschlüsse mit Iso-

lierband ab.

— Kürzen Sie die Kabel nicht.

— Entfernen Sie niemals die Isolierung des

Stromkabels dieses Geräts, um die Strom-

zufuhr mit einem anderen Gerät zu teilen.

Dadurch wird die Stromversorgungslei-

stung des Kabels beeinträchtigt.

— Verwenden Sie eine Sicherung, die den

vorgegebenen Leistungsmerkmalen ent-

spricht.

— Verdrahten Sie das negative Lautsprecher-

kabel niemals direkt mit der Erde.

— Gruppieren Sie niemals die negativen

Kabel mehrerer Lautsprecher.

! Wenn dieses Gerät eingeschaltet wird, liegen

Steuersignale am blau/weißen Kabel an. Ver-

binden Sie dieses Kabel mit der Systemfern-

bedienung eines externen

Leistungsverstärkers oder der Steuerklemme

des Automatikantennenrelais des Kraftfahr-

zeugs (max. 300 mA, 12 V Gleichspannung).

Wenn das Fahrzeug mit einer in die Heck-

scheibe integrierten Radioantenne ausgestat-

tet ist, verbinden Sie das Kabel mit der

Versorgungsklemme des Antennenboosters.

! Verbinden Sie das blau/weiße Kabel niemals

mit der Leistungsklemme des externen Lei-

stungsverstärkers. Darüber hinaus darf das

Kabel keinesfalls mit der Leistungsklemme

der Fahrzeugantenne verbunden werden. An-

dernfalls kann es zu einer Entleerung oder

Funktionsstörung der Fahrzeugbatterie kom-

men.

<YRD5304-B/S>

Anschlüsse

Page27-

! Das schwarze Kabel gewährleistet die Erdung.

Dieses Kabel wie auch die Erdungskabel an-

derer Produkte (insbesondere von Hochstrom-

produkten wie Leistungsverstärker) müssen

separat verdrahtet werden. Anderenfalls kann

es zu einem Brand oder einer Funktionsstö-

rung kommen, wenn sich die Kabel versehent-

lich lösen.

Anschlussschema (Abb. 1)

1 Dieses Produkt

2 Antennenanschluss

3 Sicherung (10 A)

4 Hinweis:

Je nach Fahrzeugtyp können die Funktionen

2* und 4* variieren. Stellen Sie in diesem Fall

sicher, dass der Anschluss von 1* nach 4*

und 3* nach 2* erfolgt.

5 Festverdrahtete Fernbedienung

Es besteht die Möglichkeit, einen (separat er-

hältlichen) festverdrahteten Fernbedienungs-

adapter anzuschließen.

6 Verbinden Sie jeweils Anschlüsse derselben

Farbe miteinander.

7 Gelb (2*)

Reserveversorgung (oder Zubehör)

8 Gelb (1*)

Verbindung mit der Klemme der konstanten

12V-Spannungsversorgung

9 Rot (4*)

Zubehör (oder Reserveversorgung)

10 Rot (3*)

Verbindung mit der Klemme der zündungsge-

steuerten Spannungsversorgung (12 V Gleich-

spannung)

11 Schwarz (Fahrgestell-Erdung)

Verbindung mit einem sauberen, farbfreien

Gehäuseteil aus Metall

12 ISO-Anschluss

Bei manchen Fahrzeugtypen kann der ISO-An-

schluss zweigeteilt sein. Stellen Sie in diesem

Fall sicher, dass zu beiden Anschlüssen Ver-

bindungen hergestellt werden.

13 Lautsprecherkabel

Weiß: Vorn links +

Weiß/Schwarz: Vorn links *

Grau: Vorn rechts +

Grau/Schwarz: Vorn rechts *

Grün: Hinten links +

Grün/Schwarz: Hinten links *

Violett: Hinten rechts +

Violett/Schwarz: Hinten rechts *

14 Heckausgang

15 Gelb/Schwarz

Wenn Sie ein Gerät mit Stummschaltfunktion

verwenden, verbinden Sie diesen Draht mit

dem Draht der Audio-Stummschaltung dieses

Geräts. Andernfalls sollte der Draht der Audio-

Stummschaltung (Mute) frei bleiben.

16 Blau/Weiß

Verbindung mit der Systemsteuerungsklem-

me des Leistungsverstärkers (max. 300 mA,

12 V Gleichspannung)

17 Blau/Weiß (6*)

Verbindung mit der Steuerungsklemme des

Automatikantennenrelais (max. 300 mA, 12 V

Gleichspannung)

18 Blau/Weiß (5*)

Die Pin-Position des ISO-Anschlusses variiert

je nach Fahrzeugtyp. Wird Pin 5 zur Steuerung

der Antenne verwendet, verbinden Sie 5* und

6*. Verbinden Sie in jedem anderen Fahrzeug-

typ niemals 5* und 6*.

19 Zum Heckausgang

20 Verbindung mit Cinch-Kabeln (separat erhält-

lich)

21 Leistungsverstärker (separat erhältlich)

22 Systemfernbedienung

23 Links

24 Rechts

25 Hecklautsprecher

26 Führen Sie diese Verkabelungen beim Ge-

brauch eines optionalen Verstärkers durch.

<YRD5304-B/S>

Anschlüsse

Page28-
