Pioneer DEH-2200UBB [4/8] Установка

Belangrijk

! Controleer alle aansluitingen en systemen

voordat u de installatie voltooit.

! Gebruik geen onderdelen van andere fabrikan-

ten; deze kunnen storingen veroorzaken.

! Neem contact op met uw dealer als er voor de

installatie gaten moeten worden geboord of

als er andere aanpassingen aan het voertuig

nodig zijn.

! Installeer dit toestel niet op een plaats waar:

— het de besturing van het voertuig kan be-

lemmeren.

— het de inzittenden kan verwonden bij een

noodstop.

! De halfgeleiderlaser raakt bij oververhitting

beschadigd. Plaats dit apparaat niet op plaat-

sen waar het warm wordt, zoals nabij de uit-

laat van een kachel.

! Dit toestel werkt het beste als het wordt ge-

plaatst onder een hoek van minder dan 60°.

60°

DIN-bevestiging voor/achter

Dit toestel kan zowel langs voren als achteren

worden geïnstalleerd. Vóór gebeurt dat via een

gewone DIN-montage van voren; achter maakt

u gebruik van een DIN-achtermontage en van

schroefdraad voorziene gaten aan de zijden

van het toestelchassis. Raadpleeg voor meer

informatie de volgende uitleg bij de installatie-

methoden.

! Gebruik voor installatie in de handel ver-

krijgbare onderdelen.

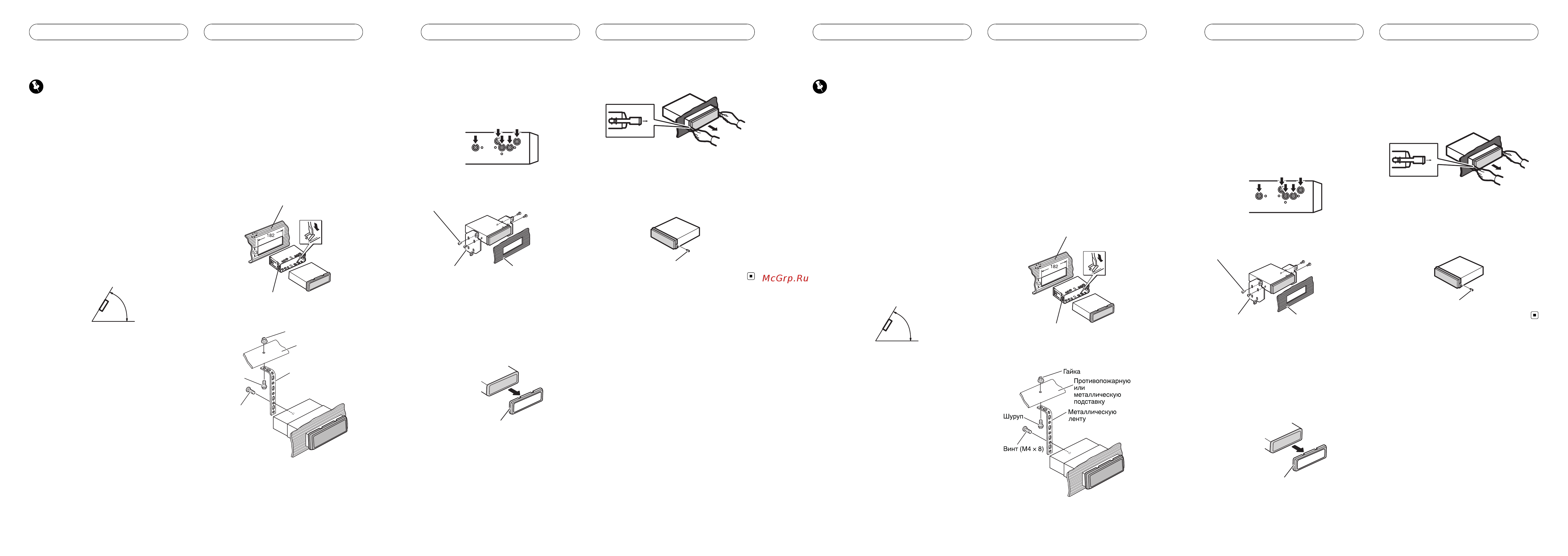

DIN-voormontage

1 Schuif de montagebehuizing in het

dashboard.

Gebruik voor installatie in een ondiepe ruimte

de meegeleverde montagebehuizing. Als er

voldoende ruimte is, gebruikt u de montagebe-

huizing die met het voertuig geleverd werd.

2 Zet de montagebehuizing vast door

met een schroevendraaier de metalen lip-

jes op hun plaats te buigen (90°).

Dashboard

Montagebehuizing

3 Installeer het toestel zoals aangegeven.

Schroef (M48)

Schroef

Metalen strip

Moer

Brandschot of

metalen steun

# Controleer of het toestel stevig op zijn plaats

is gemonteerd. Het toestel functioneert wellicht

niet naar behoren als het niet goed is bevestigd.

<YRD5304-B/S>

Installatie

Page13-

DIN-achtermontage

1 Bepaal de juiste positie waar de gaten

in de klem en in de zijde van het toestel op

een lijn liggen.

2 Draai aan elke kant twee schroeven

vast.

Zelftappende schroef (5 mm × 8 mm)

Bevestigingsklem Dashboard of console

Het toestel verwijderen

1 Verwijder de sierlijst door deze aan de

boven- en onderkant naar buiten te trek-

ken. (Als u de sierlijst weer bevestigt,

houdt u de kant met de groef naar onder-

en.)

Sierlijst

! De sierlijst is gemakkelijker bereikbaar als u

het voorpaneel verwijdert.

2 Steek de meegeleverde uittreksleutels

in de beide kanten van het toestel totdat

ze op hun plaats klikken.

3 Trek het toestel uit het dashboard.

Het voorpaneel bevestigen

Als het niet de bedoeling is het voorpaneel te

kunnen losmaken, kan het met de meegele-

verde schroef vast worden bevestigd.

Schroef

<YRD5304-B/S>

Installatie

Page14-

Важно

! Перед окончательной установкой

проверьте все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию, по-

скольку это может стать причиной неис-

правностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или

внесения иных изменений в конструкцию

автомобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем.

— травмировать пассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите

все кабели в удалении от нагревающихся

деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

Переднее/заднее

крепление стандарта DIN

Установка данного устройства возможна

как спереди (с помощью обычного перед-

него крепления стандарта DIN), так и сзади

(заднее крепление стандарта DIN сис-

пользованием винтов в резьбовых от-

верстиях по бокам рамы устройства).

Подробности смотрите в прилагаемых ин-

струкциях.

! При установке используйте детали,

имеющиеся в продаже.

Переднее крепление

стандарта DIN

1 Вставьте монтажную обойму в

переднюю панель.

При установке в недостаточно глубоком

гнезде используйте монтажную обойму,

входящую в комплект поставки устройства.

При наличии достаточного пространства за

устройством применяется монтажная обо-

йма, поставляемая вместе с автомобилем.

2 Закрепите обойму, подогнув с по-

мощью отвертки металлические язычки

(90°).

Приборная панель

Монтажная обойма

3 Установите устройство, как показано

на рисунке.

<YRD5304-B/S>

Установка

Page15-

# Убедитесь, что устройство надежно за-

креплено в гнезде. Неустойчивость устрой-

ства может привести к его выпадению и

неполадкам в работе.

Заднее крепление стандарта DIN

1 Совместите отверстия на крон-

штейне и боковых панелях устройства.

2 Затяните по два винта с каждой сто-

роны.

Самонарезающий винт (5 мм ×8мм)

Монтажная рамка Приборная панель или

консоль

Демонтаж устройства

1 Выдвиньте верхнюю и нижнюю

часть декоративной рамки наружу,

чтобы снять ее.(При установке рамки

ее сторона с канавкой должна быть на-

правлена вниз.)

Декоративная рамка

! Снятие передней панели облегчает до-

ступ к декоративной рамке.

2 Вставьте прилагаемые экстракторы

с обеих сторон устройства до щелчка.

3 Вытяните устройство из приборной

панели автомобиля.

Закрепление передней панели

Если Вы не собираетесь снимать перед-

нюю панель, ее можно закрепить винтом,

входящим в комплект поставки.

Винт

<YRD5304-B/S>

Установка

Page16-
